Instrukcja obsługi głowicy termostatycznej Danfoss RAS-C2

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu i obsługi głowicy termostatycznej Danfoss RAS-C2. Instrukcja obejmuje procedury instalacji zaworu, montażu głowicy, ustawiania temperatury oraz rozwiązywania typowych problemów, takich jak uderzenia hydrauliczne.

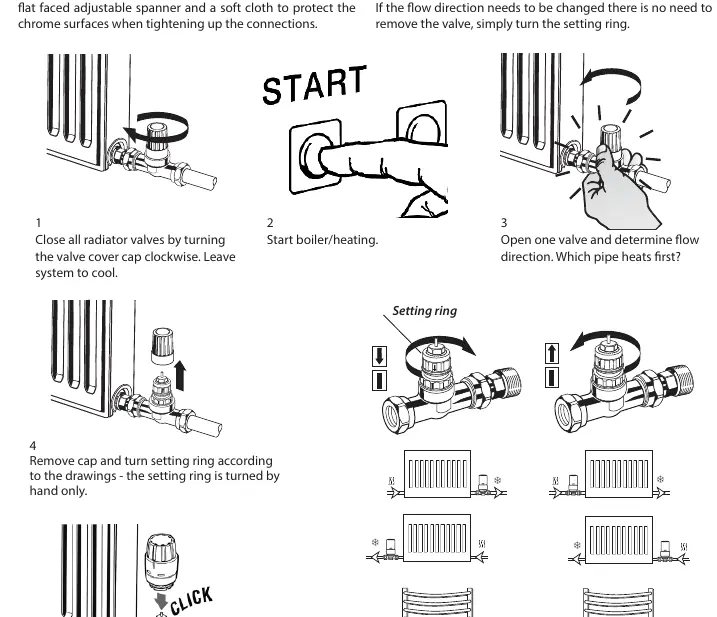

Instalacja zaworu

Zawór jest urządzeniem dwukierunkowym i może być instalowany zarówno w poziomie, jak i w pionie, na rurze zasilającej lub powrotnej. Wbudowana funkcja wyboru kierunku przepływu pozwala wyeliminować ryzyko wystąpienia uderzeń hydraulicznych.

• Przed montażem zamknij wszystkie zawory grzejnikowe, obracając nakrętkę zgodnie z ruchem wskazówek zegara.
• Uruchom kocioł/ogrzewanie.
• Otwórz jeden zawór, aby określić kierunek przepływu (sprawdź, która rura nagrzewa się pierwsza).
• Zdejmij kapturek i obróć pierścień nastawczy zgodnie z rysunkami w instrukcji. Pierścień należy obracać wyłącznie ręcznie.
• Powtarzaj procedurę dla wszystkich zaworów.

Montaż głowicy

1. Zdejmij kapturek z zaworu i ustaw głowicę w pozycji oznaczonej symbolem.
2. Upewnij się, że nakrętka łącząca jest poluzowana i znajduje się tuż nad dolną częścią korpusu głowicy.
3. Dociśnij mocno głowicę do zaworu. W przypadku montażu poziomego wskaźnik skali musi znajdować się na górze; w przypadku montażu pionowego – z przodu.
4. Przytrzymując głowicę, dokręć nakrętkę łączącą ręcznie.
5. Na koniec dokręć nakrętkę za pomocą szczypiec (typu żabka).

Ustawianie temperatury

Temperaturę w pomieszczeniu ustawia się poprzez obracanie głowicy. Skala odpowiada przybliżonym wartościom:

• 0: Zamknięcie całkowite (pozycja przeciwzamrożeniowa).
• I: ok. 12°C
• II: ok. 16°C
• III: ok. 20°C
• IIII: ok. 24°C
• C: Maksymalne otwarcie

Uwaga: Nie należy zakrywać termostatu zasłonami ani meblami, ponieważ ogranicza to swobodny przepływ powietrza niezbędny do prawidłowego pomiaru temperatury.

Funkcja odcięcia przepływu

Głowicę można obrócić poza ustawienie przeciwzamrożeniowe (wyczuwalny lekki opór) do pozycji "0", co powoduje całkowite odcięcie przepływu wody. Pozwala to na demontaż grzejnika w celach konserwacyjnych po uprzednim zamknięciu zaworu odcinającego.
