Instrukcja obsługi sterownika elektronicznego Danfoss BD35/50F

Szybki przewodnik po instalacji i konfiguracji elektronicznych sterowników sprężarek Danfoss serii BD35/50F (modele 101N0210, 101N0220, 101N0300, 101N0320). Dowiedz się jak podłączyć zasilanie, skonfigurować ochronę akumulatora, ustawić...

Spis treści

Najważniejsze informacje

Niniejsza instrukcja dotyczy elektronicznych sterowników sprężarek Danfoss serii BD35/50F (modele 101N0210, 101N0220, 101N0300, 101N0320). Sterowniki te obsługują napięcia 12V i 24V, posiadają wbudowaną ochronę termiczną oraz możliwość regulacji prędkości obrotowej sprężarki. Maksymalna dopuszczalna temperatura otoczenia wynosi 55°C.

Instalacja i podłączenie

Sterownik należy zamontować bezpośrednio na sprężarce, blokując pokrywę pod głowicą śruby. Podłączenie zasilania musi odbywać się bezpośrednio do zacisków akumulatora (plus do +, minus do -). Wymagane jest zastosowanie bezpiecznika na przewodzie dodatnim: 15A dla instalacji 12V oraz 7,5A dla instalacji 24V. Jeśli używany jest wyłącznik, musi on wytrzymać prąd co najmniej 20A.

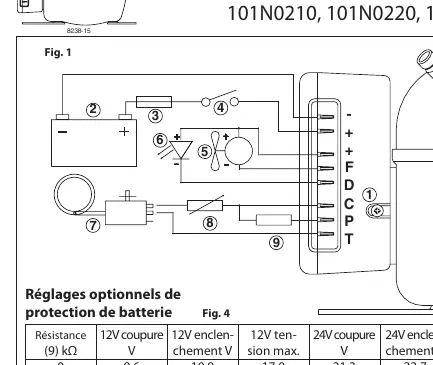

Schemat połączeń elektrycznych (Fig. 1)
Schemat połączeń elektrycznych (Fig. 1)

Wymagania dotyczące przewodów: Należy przestrzegać przekrojów przewodów podanych w tabeli (Fig. 2), aby uniknąć spadków napięcia, które mogą wpływać na działanie ochrony akumulatora.

Ochrona akumulatora

Sterownik posiada standardowe ustawienia progów napięcia dla 12V i 24V. Istnieje możliwość wyboru innych limitów napięcia poprzez podłączenie rezystora (9) między zaciski C i P. W aplikacjach solarnych bez akumulatora zaleca się rezystor 220 kΩ.

Ustawienia prędkości

Prędkość obrotową sprężarki można regulować:

  • Standardowo: Termostat podłączony między zaciski C i T. Bez rezystora sprężarka pracuje ze stałą prędkością 2000 obr./min (dla modeli 101N0210/101N0220).
  • Regulacja: Poprzez montaż rezystora (8) w obwodzie sterowania (między C i T) można ustawić prędkość w zakresie 2000–3500 obr./min. Wartości rezystancji dla poszczególnych prędkości znajdują się w tabeli (Fig. 5).
  • Tryb AEO: W modelu 101N0300 sterownik automatycznie dostosowuje prędkość do zapotrzebowania na chłód.

Diagnostyka i kody błędów

Sterownik wyposażony jest w diodę LED (opcja), która sygnalizuje błędy poprzez liczbę mignięć:

  • 1 mignięcie: Błąd ochrony akumulatora (napięcie poza zakresem).
  • 2 mignięcia: Błąd startu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie różnicowe > 5 bar).
  • 3 mignięcia: Przeciążenie wentylatora (pobór prądu > 1A).
  • 4 mignięcia: Zbyt niska prędkość silnika (silnik nie może utrzymać min. 1850 obr./min).
  • 5 mignięć: Odcięcie termiczne sterownika (przegrzanie).

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Dioda LED miga 1 raz

Napięcie zasilania jest poza zakresem ochrony akumulatora. Sprawdź stan akumulatora i połączenia.

Dioda LED miga 2 razy

Błąd startu silnika. Sprawdź, czy wirnik nie jest zablokowany lub czy ciśnienie w układzie chłodniczym nie jest zbyt wysokie (> 5 bar).

Dioda LED miga 3 razy

Przeciążenie wentylatora. Wentylator pobiera więcej niż 1A. Sprawdź wentylator i jego okablowanie.

Dioda LED miga 5 razy

Przegrzanie sterownika. Sprawdź temperaturę otoczenia i obciążenie cieplne systemu.

Przed użyciem

  • Zawsze używaj wentylatora 12V, niezależnie od napięcia zasilania (12V lub 24V).
  • Zainstaluj bezpiecznik na przewodzie dodatnim (15A dla 12V, 7,5A dla 24V).
  • Podłącz zasilanie bezpośrednio do zacisków akumulatora.
  • Sprawdź przekrój przewodów zgodnie z tabelą (Fig. 2) w zależności od długości kabla.
  • Upewnij się, że temperatura otoczenia nie przekracza 55°C.

Parametry w praktyce

Maksymalna temperatura otoczenia
55°C - powyżej tej temperatury sterownik może się wyłączyć w celu ochrony termicznej.
Napięcie wentylatora
Wyjście między zaciskami + i F jest zawsze regulowane do 12V.

Ilustracje i schematy

  • Fig. 1: Schemat połączeń elektrycznych pokazujący zaciski (+, -, F, D, C, P, T) oraz podłączenie termostatu, wentylatora i rezystorów.
  • Fig. 2: Tabela doboru przekroju przewodów w zależności od długości kabla i napięcia zasilania.
  • Fig. 5: Tabela wartości rezystancji (w kΩ) potrzebnych do ustawienia konkretnej prędkości obrotowej sprężarki.

Zgodność modelu

  • Sterowniki są kompatybilne z różnymi modelami sprężarek BD (np. BD35F, BD50F). Szczegółowe zestawienie certyfikacji VDE/UL znajduje się w tabeli na stronie 2.
