Instrukcja montażu sterownika pogodowego Danfoss ECL Comfort 100M

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu oraz schematy podłączeń elektrycznych dla sterownika pogodowego Danfoss ECL Comfort 100M. Instrukcja obejmuje trzy warianty montażu: naścienny, na szynie DIN oraz panelowy. Przed przystąpieniem do prac należy upewnić się, czy posiadana wersja urządzenia jest zasilana napięciem 230V a.c. czy 24V a.c., co jest kluczowe dla poprawnego wykonania instalacji elektrycznej.

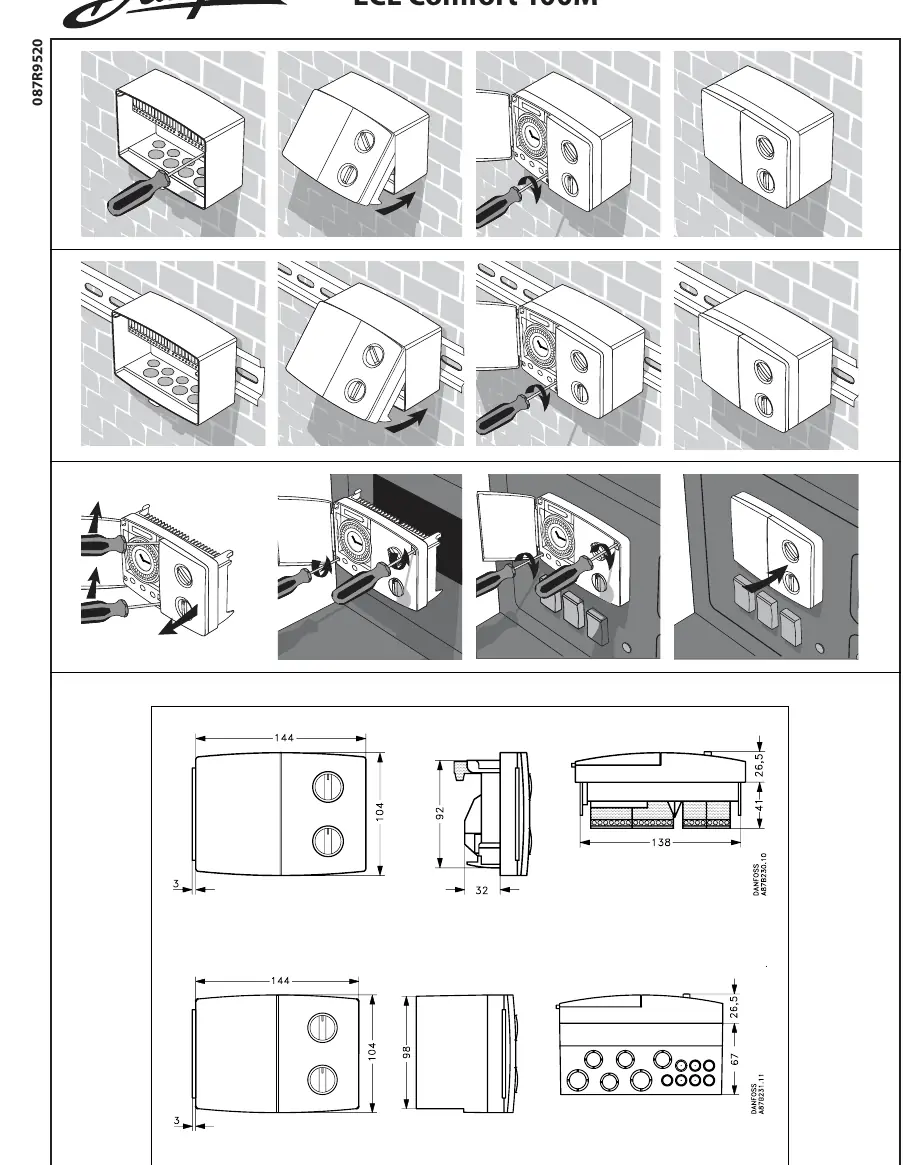

Montaż urządzenia

Sterownik ECL Comfort 100M można zamontować na trzy sposoby:

• Montaż naścienny: Urządzenie mocuje się bezpośrednio do ściany za pomocą śrub.
• Montaż na szynie DIN: Sterownik jest przystosowany do zatrzaskowego montażu na standardowej szynie DIN.
• Montaż panelowy: Urządzenie można zamontować w wycięciu panelu sterowniczego.

W każdym przypadku należy upewnić się, że urządzenie jest stabilnie osadzone w podstawie montażowej.

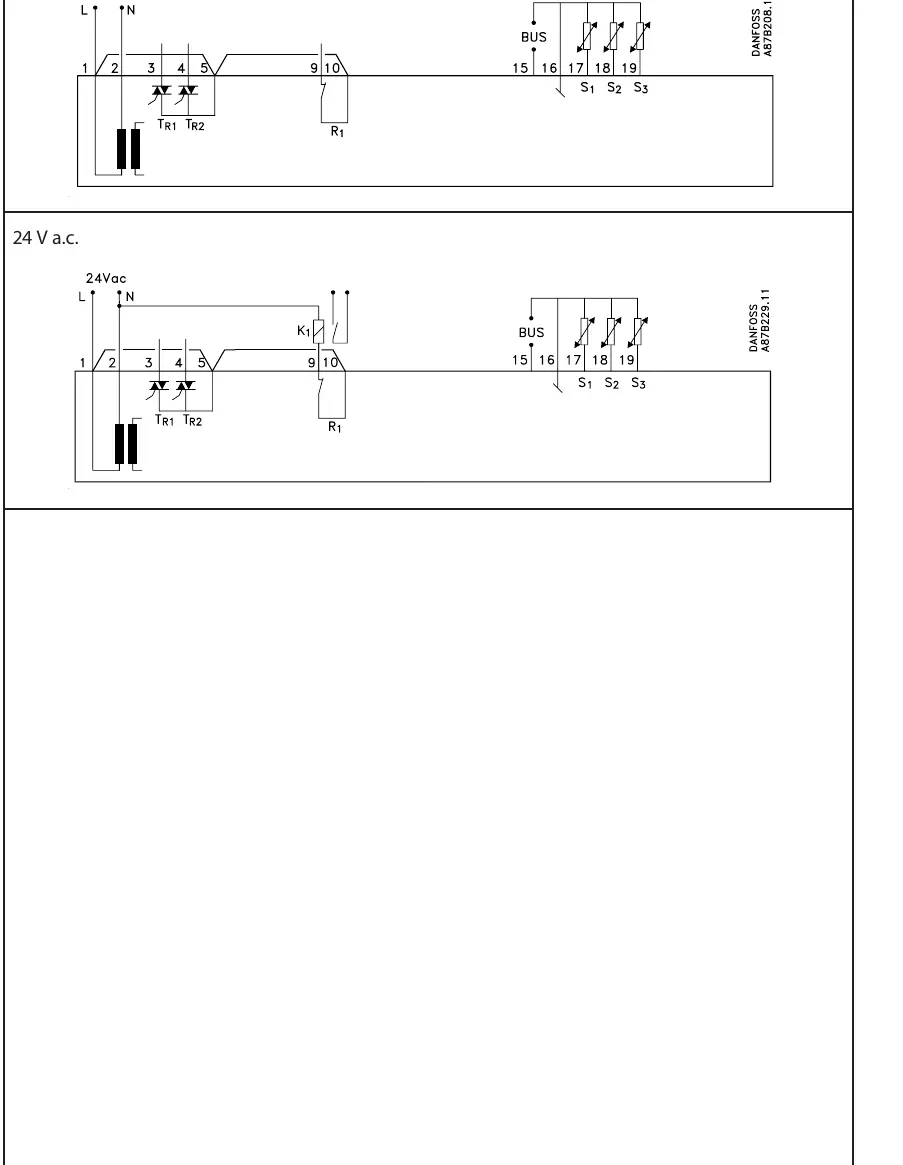

Podłączenia elektryczne

Instrukcja zawiera dwa oddzielne schematy podłączeń w zależności od wersji zasilania:

• Wersja 230V a.c.: Schemat wskazuje podłączenie zasilania (L, N) do zacisków 1 i 2, oraz podłączenia czujników (S1, S2, S3) i magistrali BUS.
• Wersja 24V a.c.: Schemat wskazuje podłączenie zasilania 24V do zacisków 1 i 2, z uwzględnieniem specyfiki obwodu sterującego.

Należy bezwzględnie przestrzegać oznaczeń zacisków przedstawionych na schematach, aby uniknąć uszkodzenia sterownika.

Wymiary urządzenia

Urządzenie posiada kompaktową budowę. Wymiary montażowe wynoszą 144 mm szerokości oraz 104 mm wysokości. Głębokość urządzenia różni się w zależności od sposobu montażu, co należy uwzględnić przy planowaniu przestrzeni w szafie sterowniczej lub na ścianie.
