Instrukcja obsługi belki poprzecznej Daytona 2-Ton Cross Beam CB200

Instrukcja obsługi belki poprzecznej Daytona 2-Ton Cross Beam (model CB200). Dowiedz się, jak bezpiecznie zamontować i używać belki z podnośnikiem, poznaj zasady bezpieczeństwa oraz listę części.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Belka poprzeczna Daytona 2-Ton Cross Beam (CB200) służy do bezpiecznego podnoszenia pojazdów przy użyciu kompatybilnych podnośników hydraulicznych. Maksymalny udźwig wynosi 4000 lb. str. 1, 2

Najważniejsze czynności

Montaż belki na podnośniku str. 2
Podnoszenie pojazdu str. 3

Problemy i rozwiązania

Niestabilność lub brak dopasowania

Sprawdź kompatybilność podnośnika i prawidłowe ustawienie prostopadłe belki.

str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Rated Capacity	4000 lb	Maksymalny udźwig	str. 2

Gdzie szukać w PDF

Strona tytułowa str. 1
Specyfikacja i montaż str. 2
Obsługa i części str. 3
Gwarancja str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

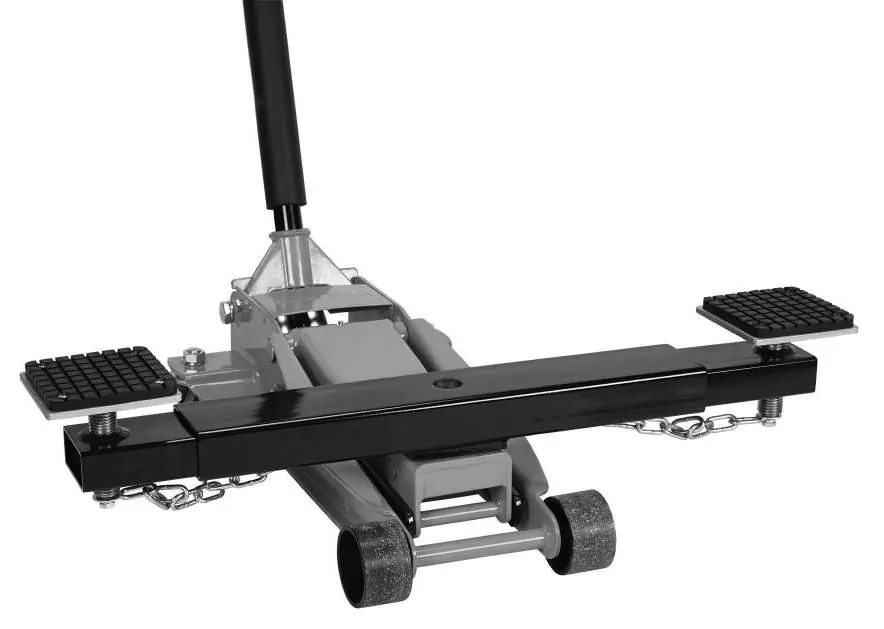

Belka poprzeczna Daytona 2-Ton Cross Beam

Strona 1

Strona 2

Strona 3

Najważniejsze informacje

Belka poprzeczna Daytona 2-Ton Cross Beam (model CB200) jest akcesorium przeznaczonym do współpracy z wybranymi podnośnikami hydraulicznymi (floor jacks). Maksymalny udźwig urządzenia wynosi 4000 lb (ok. 1814 kg). Przed użyciem należy upewnić się, że podnośnik jest kompatybilny i że belka jest zamontowana prostopadle do korpusu podnośnika.

Montaż

Zdejmij śrubę łączącą (Saddle Connection Bolt) oraz siodełko z podnośnika.
Umieść belkę poprzeczną na podnośniku.
W przypadku podnośników Daytona lub Pittsburgh 3T (low profile i long reach), przed instalacją śruby należy nałożyć podkładkę dystansową (Spacer). W pozostałych modelach 3T i 4T nie należy używać podkładki.
Zainstaluj śrubę łączącą belki i dokręć ją mocno, upewniając się, że belka jest ustawiona prostopadle do korpusu podnośnika.

Obsługa i podnoszenie

Całkowicie opuść obie podkładki siodełka (Saddle Pads).
Ustaw każdą podkładkę pod punktem podnoszenia pojazdu, centrując ciężar nad podnośnikiem.
Podnoś belkę, aż jedna z podkładek zbliży się do punktu podnoszenia pojazdu.
Wyreguluj wysokość każdej podkładki, aby obie stykały się z punktami podnoszenia.
Podnoś pojazd powoli, upewniając się, że belka pozostaje w poziomie, a ciężar jest wyśrodkowany.
Po osiągnięciu żądanej wysokości, umieść podstawki pod pojazd (Jack Stands) w zalecanych punktach podparcia i opuść na nie pojazd przed rozpoczęciem pracy.

Zasady bezpieczeństwa

Nie przekraczaj maksymalnego udźwigu 4000 lb.
Używaj wyłącznie z kompatybilnymi podnośnikami Daytona i Pittsburgh. Nie używaj z podnośnikami typu trolley (np. modele 68783, 69306, 69468, 62117).
Zawsze używaj dołączonych łańcuchów bezpieczeństwa, aby zapobiec nadmiernemu wysunięciu.
Podczas pracy noś okulary ochronne i rękawice robocze.
Nie przemieszczaj pojazdu, gdy znajduje się on na belce poprzecznej.
Nie używaj do podnoszenia ludzi ani do celów lotniczych.

Części

W skład zestawu wchodzą m.in. belka (Beam), rury przedłużające (Extension Tube), siodełka (Saddle), gumowe podkładki (Rubber Pad) oraz elementy montażowe (śruby, podkładki, nakrętki). Niektóre części są pokazane na schemacie wyłącznie w celach ilustracyjnych i mogą nie być dostępne jako części zamienne.

Praktyczna pomoc

Typowe problemy

Belka nie pasuje do podnośnika lub śruba nie wchodzi.

Upewnij się, że używasz kompatybilnego podnośnika. Sprawdź, czy w przypadku modelu 3T używasz lub nie używasz podkładki dystansowej (Spacer) zgodnie z instrukcją.

Belka jest niestabilna podczas podnoszenia.

Upewnij się, że belka jest ustawiona prostopadle do korpusu podnośnika i że ciężar pojazdu jest wyśrodkowany nad podnośnikiem.

Przed użyciem

Sprawdź, czy podnośnik jest kompatybilny (nie używaj z wykluczonymi modelami trolley).
Upewnij się, że belka jest ustawiona prostopadle do podnośnika.
Sprawdź, czy łańcuchy bezpieczeństwa są prawidłowo podłączone.
Upewnij się, że ładunek nie przekracza 4000 lb.
Załóż okulary ochronne i rękawice robocze.

Parametry w praktyce

Rated Capacity: Maksymalny udźwig belki wynosi 4000 lb (ok. 1814 kg). Nie przekraczaj tej wartości.

Ilustracje i schematy

Schemat montażowy pokazuje sposób połączenia belki z podnośnikiem za pomocą śruby (Connection Bolt) oraz opcjonalnej podkładki dystansowej (Spacer).

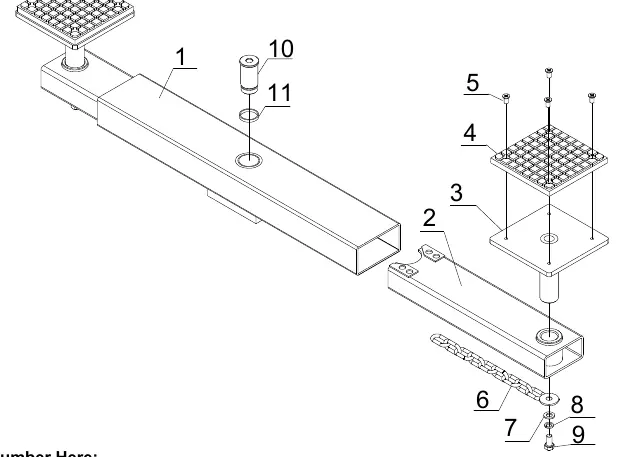

Rysunek części przedstawia rozmieszczenie podkładek gumowych, śrub i łańcuchów zabezpieczających.

Zgodność modelu

Kompatybilne z podnośnikami Daytona i Pittsburgh.
Nie używać z podnośnikami typu trolley, w tym m.in.: 68783, 69306, 69468, 62117.
