Instrukcja obsługi podnośnika hydraulicznego Pittsburgh 2-Ton Compact Trolley Jack 64874

Szybki przewodnik po instrukcji obsługi podnośnika hydraulicznego Pittsburgh 2-Ton Compact Trolley Jack (model 64874). Dowiedz się, jak bezpiecznie podnosić i opuszczać pojazd, przeprowadzać odpowietrzanie układu, uzupełniać płyn...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Podnośnik Pittsburgh 64874 to hydrauliczny podnośnik typu 'trolley jack' o udźwigu 2 ton. Instrukcja obejmuje procedury bezpieczeństwa, obsługi, odpowietrzania układu hydraulicznego oraz konserwacji. str. 1, 2

Najważniejsze czynności

Odpowietrzanie układu: Otwórz zawór spustowy, zdejmij korek wlewu, pompuj szybko rączką, zamknij zawór. str. 4
Podnoszenie pojazdu: Umieść rączkę w gnieździe, ustaw siodło pod punktem podparcia, pompuj rączką. str. 5

Pierwsze uruchomienie

Sprawdź poziom płynu hydraulicznego (1/4 cala poniżej wlewu) i odpowietrz układ przed pierwszym użyciem. str. 2, 4

Problemy i rozwiązania

Siodło opada pod obciążeniem

Przepłucz zawory: ręcznie unieś siodło, otwórz zawór spustowy i szybko opuść siodło.

str. 6

Konserwacja i reset

Wymiana płynu hydraulicznego: Co 3 lata należy spuścić stary płyn, napełnić układ nowym płynem do 1/4 cala poniżej wlewu i odpowietrzyć. str. 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Udźwig	2 tony (4000 lb)	Maksymalne obciążenie	str. 3
Maksymalna wysokość	12-3/4 cala	Maksymalny zasięg podnoszenia	str. 3

Gdzie szukać w PDF

Strona tytułowa str. 1
Bezpieczeństwo str. 2
Specyfikacja i komponenty str. 3
Obsługa i odpowietrzanie str. 4
Podnoszenie i opuszczanie str. 5
Konserwacja i rozwiązywanie problemów str. 6
Lista części str. 7

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 3

Strona 7

Najważniejsze informacje z instrukcji

Podnośnik Pittsburgh 2-Ton Compact Trolley Jack (model 64874) jest przeznaczony wyłącznie do podnoszenia pojazdów na twardych, równych powierzchniach. Maksymalny udźwig urządzenia wynosi 2 tony (4000 funtów). Przed pierwszym użyciem konieczne jest sprawdzenie poziomu płynu hydraulicznego oraz odpowietrzenie układu. Nigdy nie należy pracować pod pojazdem podpartym wyłącznie przez podnośnik; po podniesieniu należy użyć odpowiednich podpór (kobyłek).

Opis urządzenia

Podnośnik składa się z następujących kluczowych elementów:

Siodło (Saddle): Punkt styku z pojazdem.
Ramię podnoszące (Lifting Arm): Mechanizm unoszący siodło.
Gniazdo rączki (Handle Socket): Miejsce montażu dźwigni.
Zawór spustowy (Release Valve): Służy do opuszczania podnośnika.
Zawór przeciążeniowy (Overload Valve): Zabezpieczenie przed przekroczeniem udźwigu.
Korek wlewu oleju (Oil Fill Plug): Punkt dostępu do płynu hydraulicznego.

Przygotowanie i obsługa

Montaż rączki: Włóż rączkę do gniazda i obracaj zgodnie z ruchem wskazówek zegara, aż podstawa zostanie zabezpieczona.

Odpowietrzanie układu: Jeśli podnośnik działa nieprawidłowo, wykonaj odpowietrzanie:

Zdejmij pokrywę i korek wlewu.
Umieść końcówkę rączki na zaworze spustowym i otwórz go (obrót w lewo).
Sprawdź poziom płynu i uzupełnij w razie potrzeby.
Zamknij zawór (obrót w prawo) i pompuj rączką szybko kilka razy, aby usunąć powietrze.

Podnoszenie pojazdu: Ustaw podnośnik pod punktem wskazanym przez producenta pojazdu. Pompuj rączką, aż siodło dotknie punktu podparcia, a następnie kontynuuj podnoszenie. Po osiągnięciu żądanej wysokości zabezpiecz pojazd na kobyłkach.

Konserwacja i rozwiązywanie problemów

Regularnie sprawdzaj stan techniczny podnośnika przed każdym użyciem. Raz na trzy lata należy wymienić płyn hydrauliczny. W przypadku problemów, takich jak "gąbczasta" praca pompy lub opadanie siodła pod obciążeniem, sprawdź szczelność zaworu spustowego oraz poziom płynu hydraulicznego. Jeśli problemy nie ustępują, skontaktuj się z wykwalifikowanym serwisantem.

Praktyczna pomoc

Typowe problemy

Podnośnik nie podnosi pełnego ciężaru

Sprawdź, czy zawór spustowy jest całkowicie zamknięty lub odpowietrz układ hydrauliczny.

Siodło opada pod obciążeniem

Zawory mogą być zablokowane. Przepłucz zawory, ręcznie unosząc siodło i szybko je opuszczając przy otwartym zaworze.

Pompowanie wydaje się gąbczaste

Niski poziom płynu hydraulicznego lub zapowietrzony układ. Uzupełnij płyn i odpowietrz system.

Wyciek płynu z otworu wlewowego

Zbyt duża ilość płynu w układzie. Sprawdź poziom i dostosuj go do 1/4 cala poniżej wlewu.

Przed użyciem

Sprawdź stan techniczny (brak pęknięć, wygięć, wycieków).
Upewnij się, że podnośnik stoi na twardym, równym podłożu.
Sprawdź poziom płynu hydraulicznego (1/4 cala poniżej otworu wlewowego).
Odpowietrz układ przed pierwszym użyciem.
Zaciągnij hamulec ręczny w pojeździe i podłóż kliny pod koła.
Upewnij się, że używasz odpowiednich podpór (kobyłek) po podniesieniu pojazdu.

Parametry w praktyce

Udźwig (Weight Capacity): 2 tony (4000 funtów) - maksymalne dopuszczalne obciążenie.
Maksymalna wysokość: 12-3/4 cala - najwyższy punkt, na jaki można unieść siodło.
Minimalna wysokość: 5-3/8 cala - wysokość siodła w stanie spoczynku.

Ilustracje i schematy

Schemat przedstawia rozmieszczenie zaworu spustowego, zaworu przeciążeniowego, siodła i ramienia podnoszącego.

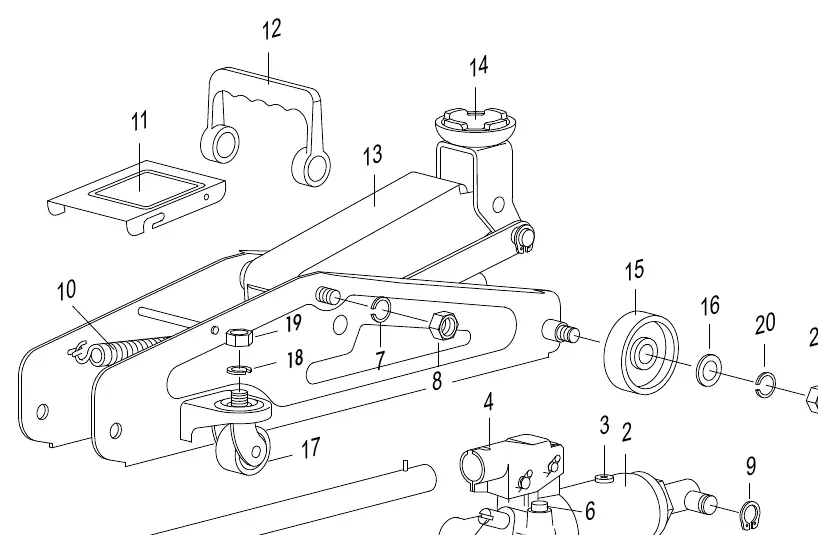

Rysunek części pokazuje numerację elementów niezbędną do identyfikacji części zamiennych.

Zgodność modelu

Tylko do użytku na twardych, równych powierzchniach.
Nie używać do celów lotniczych.
Wymaga użycia podpór (kobyłek) o odpowiedniej nośności.
