Instrukcja serwisowa laptopa Dell XPS 13 2-in-1 9310
Kompletny przewodnik serwisowy dla Dell XPS 13 2-in-1 9310. Instrukcje demontażu komponentów, konfiguracji BIOS, diagnostyki i rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby wejść do BIOS, włącz lub zrestartuj komputer i natychmiast naciśnij F2. Aby otworzyć menu rozruchu (Boot Menu), naciśnij F12 podczas startu. str. 37, 38
Najważniejsze czynności
- Demontaż pokrywy dolnej str. 11, 13
- Demontaż baterii str. 15, 16
Problemy i rozwiązania
Dioda miga 2,1
Awaria procesora
str. 49
Dioda miga 2,3
Brak wykrycia pamięci RAM
str. 49Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 2,3 | Brak wykrycia pamięci RAM | Sprawdź moduły pamięci | str. 49 |
Konserwacja i reset
- Flea power release (usuwanie ładunków statycznych) str. 51
Gdzie szukać w PDF
- Demontaż komponentów str. 8, 35
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja serwisowa zawiera szczegółowe procedury demontażu i montażu komponentów laptopa Dell XPS 13 2-in-1 9310. Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z ochroną przed wyładowaniami elektrostatycznymi (ESD). Używaj wyłącznie autoryzowanych narzędzi, takich jak śrubokręty Phillips (#00, #0), Torx T5, płaski śrubokręt oraz plastikowy rysik.
Demontaż i montaż komponentów
Przed otwarciem obudowy należy zapisać wszystkie pliki, zamknąć aplikacje, wyłączyć komputer, odłączyć zasilacz oraz wszelkie urządzenia peryferyjne. Należy również usunąć karty pamięci i nośniki optyczne.
- Pokrywa dolna: Odkręć osiem śrub Torx (M2x4.5), podważ pokrywę od dolnego lewego rogu i zdejmij ją.

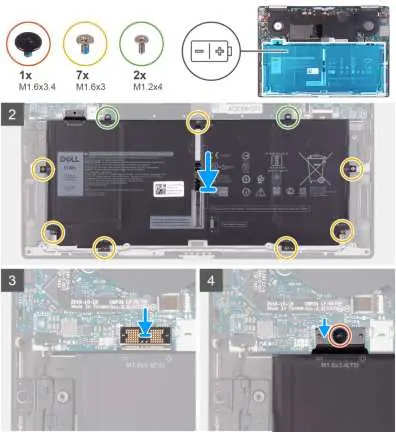

- Bateria: Przed demontażem należy całkowicie rozładować baterię. Odłącz kabel baterii od płyty głównej, odkręć śruby mocujące (M1.6x3.4, M1.6x3, M1.2x4) i wyjmij baterię.

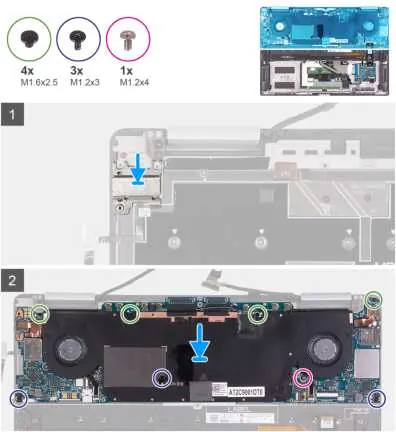

- Płyta główna: Wymaga wcześniejszego demontażu pokrywy dolnej, baterii oraz odłączenia wszystkich kabli (wyświetlacza, głośników, czytnika linii papilarnych).
- Klawiatura: Wymaga demontażu większości podzespołów wewnętrznych.
Konfiguracja systemu (BIOS)
Aby wejść do programu konfiguracji BIOS, włącz lub zrestartuj komputer i natychmiast naciśnij klawisz F2. BIOS umożliwia zarządzanie sprzętem, zmianę konfiguracji systemu oraz ustawianie haseł. Zmiany w BIOS powinny być dokonywane wyłącznie przez doświadczonych użytkowników.
Rozwiązywanie problemów
W przypadku awarii komputer oferuje wbudowane narzędzia diagnostyczne:
- SupportAssist On-board Diagnostics: Uruchamiane przez naciśnięcie F12 podczas startu i wybranie opcji Diagnostics.
- Kody błędów LED: Miganie diody zasilania i baterii w określonych wzorach (np. 2,3 oznacza brak wykrycia pamięci RAM).
- Flea power release: Procedura usuwania ładunków statycznych poprzez odłączenie zasilania i baterii, a następnie przytrzymanie przycisku zasilania przez 15 sekund.
Informacje o producencie
Dell Inc.
Praktyczna pomoc
Typowe problemy
Komputer nie uruchamia się, dioda miga w sekwencji 2,3
Błąd oznacza brak wykrycia pamięci RAM. Sprawdź połączenia pamięci lub skontaktuj się z serwisem.
Problemy z łącznością WiFi
Wykonaj procedurę WiFi power cycle: wyłącz komputer, modem i router na 30 sekund, a następnie włącz je ponownie w odwrotnej kolejności.
Bateria nie daje się wyjąć
Jeśli bateria jest spuchnięta, nie próbuj jej wyjmować na siłę. Skontaktuj się z pomocą techniczną Dell.
Przed użyciem
- Zapisz i zamknij wszystkie otwarte pliki oraz aplikacje.
- Wyłącz komputer (Start > Power > Shut down).
- Odłącz zasilacz i wszystkie urządzenia peryferyjne.
- Usuń karty pamięci i nośniki optyczne.
- Uziemij się, dotykając niepomalowanej metalowej powierzchni przed dotknięciem wnętrza komputera.
- Przygotuj odpowiednie narzędzia (śrubokręty Phillips, Torx, plastikowy rysik).
Parametry w praktyce
- SATA Operation
- Konfiguruje tryb pracy kontrolera dysku twardego (domyślnie RAID).
- Intel Virtualization Technology
- Umożliwia uruchamianie monitora maszyn wirtualnych (VMM).
Ilustracje i schematy
- Schemat rozstrzelony (exploded view) pokazuje kolejność demontażu głównych podzespołów.
- Tabela śrub zawiera informacje o typie, ilości i miejscu montażu każdej śruby, co jest kluczowe przy ponownym montażu.
Zgodność modelu
- Używaj wyłącznie oryginalnych baterii Dell.
- Niektóre ustawienia BIOS mogą nie być dostępne w zależności od konfiguracji sprzętowej komputera.
