Instrukcja obsługi nagrzewnicy propanowej DeWALT DXH70CFAVX
Szybki przewodnik po instrukcji obsługi nagrzewnicy propanowej DeWALT DXH70CFAVX. Dowiedz się, jak bezpiecznie uruchomić urządzenie, podłączyć zasilanie i gaz, oraz jak dbać o konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Nagrzewnica DXH70CFAVX to urządzenie zasilane propanem, przeznaczone do tymczasowego ogrzewania budynków w trakcie budowy lub remontu. Wymaga zasilania elektrycznego (akumulator lub 120V AC) do pracy wentylatora. str. 1, 4, 5
Najważniejsze czynności
- Uruchomienie str. 7
Pierwsze uruchomienie
- Podłącz butlę z propanem, podłącz zasilanie (akumulator lub kabel), włącz wentylator, odczekaj 3 sekundy, wciśnij zawór gazu. str. 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wyciek gazu
Zamknij zawór butli, sprawdź połączenia wodą z mydłem.
str. 6, 7Konserwacja i reset
- Jeśli nagrzewnica nie zapali w ciągu 15 sekund, zresetuj ją, naciskając przełącznik on/off. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Burn Rate | 30,000-70,000 BTU/hr | Moc grzewcza | str. 4 |
Gdzie szukać w PDF
- Specyfikacje str. 4
- Uruchomienie str. 7
- Schemat elektryczny str. 9
- Lista części str. 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nagrzewnica DeWALT DXH70CFAVX to urządzenie typu direct-fired (z otwartym spalaniem), przeznaczone do tymczasowego ogrzewania budynków w trakcie budowy, remontów lub napraw. Urządzenie wymaga zasilania elektrycznego (akumulator DeWALT lub 120V AC) do pracy wentylatora oraz zasilania gazem propan. Uwaga: Urządzenie nie jest przeznaczone do użytku domowego ani rekreacyjnego.
Bezpieczeństwo
- Nie używać w pomieszczeniach mieszkalnych.
- Zapewnić odpowiednią wentylację pomieszczenia (otwory wentylacyjne przy podłodze i suficie).
- Nie pozostawiać pracującej nagrzewnicy bez nadzoru.
- Zachować bezpieczne odległości od materiałów łatwopalnych (min. 1.8 m od przodu, 1.2 m od boków i tyłu).
- W przypadku wykrycia zapachu gazu natychmiast przerwać pracę i zlokalizować źródło wycieku.
Przygotowanie do pracy
- Sprawdzić urządzenie pod kątem uszkodzeń transportowych.
- Podłączyć butlę z propanem za pomocą dołączonego zestawu węża i regulatora.
- Dokręcić połączenia gazowe i sprawdzić szczelność za pomocą wody z mydłem (nie używać ognia).
- Podłączyć zasilanie elektryczne (akumulator lub przedłużacz 120V AC).
Uruchomienie
- Włączyć wentylator za pomocą przełącznika on/off na panelu sterowania.
- Poczekać 3 sekundy po uruchomieniu wentylatora.
- Powoli otworzyć zawór gazu na butli.
- Wcisnąć i przytrzymać czarny przycisk zaworu gazu/zapłonnika na panelu sterowania przez 30-60 sekund po zapaleniu się palnika.
Konserwacja i przechowywanie
- Inspekcja przed każdym użyciem.
- Sprawdzanie stanu uszczelki typu O-ring w złączu POL.
- Przechowywanie: odłączyć butlę z gazem, przechowywać butlę na zewnątrz, urządzenie przechowywać w suchym miejscu.
Informacje o producencie
DeWalt
Praktyczna pomoc
Typowe problemy
Nagrzewnica nie zapala
Upewnij się, że wentylator pracuje, odczekaj 3 sekundy po włączeniu wentylatora przed wciśnięciem zaworu gazu, sprawdź zasilanie gazem.
Zapach gazu
Natychmiast przerwij pracę, zamknij zawór butli, sprawdź szczelność połączeń wodą z mydłem.
Dioda LED miga 2 razy
Problem z wentylatorem (blokada, zanieczyszczenie, niskie obroty lub awaria).
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń
- Upewnij się, że butla z propanem jest ustawiona pionowo
- Sprawdź szczelność połączeń gazowych wodą z mydłem
- Zapewnij odpowiednią wentylację pomieszczenia
- Sprawdź stan węża i regulatora
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Electrical Input
- Zasilanie: 20V DC lub 120V AC
- High Temperature Control
- Zabezpieczenie przed przegrzaniem: 221°F (105°C)
Ilustracje i schematy
- Schemat połączeń elektrycznych (str. 9)

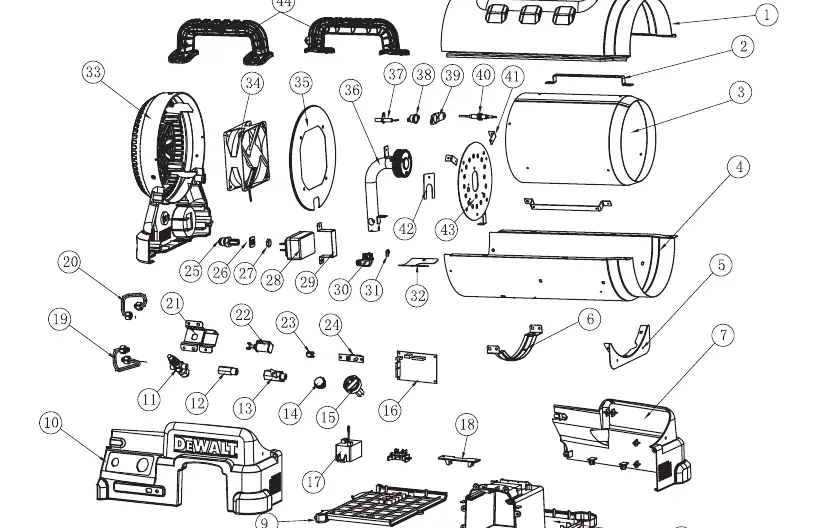

- Widok rozstrzelony części (str. 16)
Zgodność modelu
- Wymaga butli z propanem z zaworem poboru pary
- Kompatybilna z akumulatorami DeWALT 20V MAX i FLEXVOLT
