Instrukcja obsługi klucza udarowego DEWALT DCF894 / DCF894H

Szybki przewodnik po instrukcji obsługi klucza udarowego DEWALT DCF894 i DCF894H. Dowiedz się, jak bezpiecznie używać narzędzia, zmieniać tryby pracy, montować akcesoria i dbać o akumulator.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Klucz udarowy DEWALT DCF894/DCF894H to profesjonalne narzędzie akumulatorowe 20V Max, przeznaczone do prac montażowych i wiercenia udarowego. Posiada trzy tryby pracy, w tym tryb Precision Wrench™ dla lepszej kontroli. str. 10, 11

Najważniejsze czynności

  • Wymiana akcesoriów str. 11
  • Ładowanie akumulatora str. 9

Pierwsze uruchomienie

  • Naładuj akumulator do pełna przed pierwszym użyciem. str. 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Akumulator nie ładuje się

Sprawdź gniazdko, temperaturę otoczenia (18-24°C) lub oddaj do serwisu.

str. 10

Konserwacja i reset

  • Czyszczenie otworów wentylacyjnych str. 12

Dane techniczne

Parametr Wartość Znaczenie Strony
Tryb Low 0-900 RPM Niska prędkość obrotowa str. 11
Tryb High 0-2000 RPM Wysoka prędkość obrotowa str. 11
Moment obrotowy (Nm) 200 / 447 / 447 Nm Wartości momentu dla poszczególnych trybów str. 12

Gdzie szukać w PDF

  • Bezpieczeństwo str. 3, 4, 5, 6
  • Obsługa i tryby str. 10, 11
  • Dane techniczne str. 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej
Schemat budowy klucza udarowego (Fig. A) Strona 3 Ładowanie akumulatora (Fig. C) Strona 9 Selektor trybów pracy (Fig. D) Strona 11 Kowadło z kołkiem ustalającym (Fig. E) Strona 11 Kowadło z pierścieniem (Fig. F) Strona 11 Instalacja akumulatora (Fig. G) Strona 12

Najważniejsze informacje z instrukcji

Klucz udarowy DEWALT DCF894/DCF894H to profesjonalne narzędzie przeznaczone do wkręcania i wykręcania elementów złącznych w drewnie, metalu i betonie. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi akumulatorów litowo-jonowych i ładowarek.

Opis urządzenia

Główne elementy narzędzia (zgodnie z rysunkiem A):

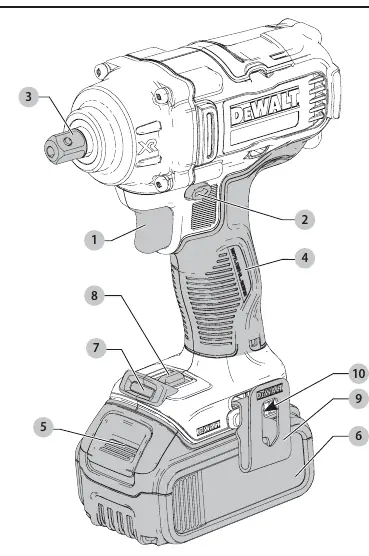

Schemat budowy klucza udarowego (Fig. A)
Schemat budowy klucza udarowego (Fig. A)
  • Włącznik spustowy: Uruchamia narzędzie; prędkość zależy od siły nacisku.
  • Przełącznik kierunku obrotów: Służy do wyboru obrotów w przód/tył oraz blokady włącznika.
  • Kowadło (Anvil): Miejsce montażu akcesoriów (wersja z kołkiem ustalającym lub pierścieniem).
  • Wybór trybu pracy: Przełącznik prędkości (Low, High, Precision Wrench).
  • Oświetlenie robocze: Dioda LED włączająca się automatycznie po naciśnięciu spustu.

Obsługa i tryby pracy

Narzędzie posiada trzy tryby pracy, które można zmieniać za pomocą selektora:

Selektor trybów pracy (Fig. D)
Selektor trybów pracy (Fig. D)
  • Low Mode: Prędkość 0–900 obr./min.
  • High Mode: Prędkość 0–2000 obr./min.
  • Precision Wrench™ Mode: Prędkość 0–2000 obr./min. W trybie tym narzędzie oferuje większą kontrolę przy dokręcaniu i odkręcaniu, automatycznie pauzując lub redukując prędkość w odpowiednich momentach.

Montaż akcesoriów

Przed wymianą akcesoriów należy ustawić przełącznik kierunku w pozycji środkowej (blokada) lub wyjąć akumulator.

Kowadło z kołkiem ustalającym (Fig. E)
Kowadło z kołkiem ustalającym (Fig. E)
Kowadło z pierścieniem (Fig. F)
Kowadło z pierścieniem (Fig. F)
  • DCF894 (Kołek ustalający): Wyrównaj otwór w akcesorium z kołkiem na kowadle.
  • DCF894H (Pierścień): Mocno wciśnij akcesorium na kowadło; pierścień zabezpieczy je przed wypadnięciem.

Akumulatory i ładowanie

Narzędzie jest kompatybilne z akumulatorami DEWALT 20V Max. Wskaźnik naładowania (Fuel Gauge) na akumulatorze pozwala sprawdzić poziom energii. Ładowarki można montować na ścianie, używając otworów montażowych z tyłu obudowy.

Ładowanie akumulatora (Fig. C)
Ładowanie akumulatora (Fig. C)
Instalacja akumulatora (Fig. G)
Instalacja akumulatora (Fig. G)

Konserwacja

Regularnie czyść otwory wentylacyjne za pomocą sprężonego powietrza. Nie używaj rozpuszczalników do czyszczenia plastikowych części narzędzia – używaj tylko wilgotnej szmatki z łagodnym mydłem.

Informacje o producencie

DeWalt

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie

Praktyczna pomoc

Typowe problemy

Akumulator nie ładuje się

Sprawdź, czy gniazdko działa, podłączając inne urządzenie. Upewnij się, że temperatura otoczenia wynosi 18–24°C.

Narzędzie nie uruchamia się

Sprawdź, czy akumulator jest w pełni naładowany i poprawnie osadzony w narzędziu.

Przed użyciem

  • Naładuj akumulator przed pierwszym użyciem.
  • Sprawdź, czy akcesoria udarowe nie mają pęknięć.
  • Załóż okulary ochronne i inne środki ochrony osobistej.
  • Upewnij się, że przełącznik kierunku nie jest w pozycji zablokowanej.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Tryb Precision Wrench™
Zapewnia większą kontrolę, pauzując narzędzie przed udarem lub redukując prędkość przy odkręcaniu.
Moment obrotowy
Zależy od wybranego trybu (Low/High/Precision) oraz stanu naładowania akumulatora.

Ilustracje i schematy

  • Rysunek A: Schemat budowy narzędzia z numeracją części.
  • Rysunek C: Instrukcja poprawnego ładowania akumulatora.
  • Rysunek E/F: Różnice w montażu akcesoriów dla modeli DCF894 i DCF894H.

Zgodność modelu

  • Używaj wyłącznie akcesoriów udarowych (impact-ready).
  • Kompatybilne z akumulatorami DEWALT 20V Max.
