Instrukcja obsługi zakrętarki udarowej DeWALT DCF787, DCF840, DCF845, DCF850, DCF809

Szybki przewodnik po instrukcji obsługi zakrętarek udarowych DeWALT serii DCF. Dowiedz się, jak bezpiecznie używać narzędzia, instalować akumulator, wymieniać akcesoria oraz korzystać z trybu Precision Drive.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Zakrętarki udarowe DeWALT serii DCF to profesjonalne narzędzia do wkręcania i wiercenia. Wymagają akumulatorów 20V Max. Modele DCF845 i DCF850 posiadają dodatkowy tryb Precision Drive dla większej kontroli. str. 1, 5

Najważniejsze czynności

  • Instalacja akumulatora str. 5
  • Wymiana akcesoriów str. 5

Pierwsze uruchomienie

  • Naładuj akumulator, wsuń go do narzędzia, wybierz kierunek obrotów i naciśnij spust. str. 5

Problemy i rozwiązania

Narzędzie nie wkręca w trybie Precision

Wybierz tryb 2, który zapewni dodatkową moc.

str. 5

Konserwacja i reset

  • Regularnie czyść otwory wentylacyjne sprężonym powietrzem. str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
DCF787 RPM 0-2800 Prędkość obrotowa bez obciążenia str. 5
DCF840 RPM 0-3200 Prędkość obrotowa bez obciążenia str. 5
DCF845 RPM 0-1500 / 0-2800 / 0-3400 Prędkość obrotowa w trybach 1, 2, 3 str. 5
DCF850 RPM 0-1000 / 0-2800 / 0-3250 Prędkość obrotowa w trybach 1, 2, 3 str. 5

Gdzie szukać w PDF

  • Opis części i modele str. 1
  • Instrukcje bezpieczeństwa str. 2, 3, 4
  • Obsługa i regulacje str. 5
  • Konserwacja str. 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy zakrętarek udarowych DeWALT serii DCF Strona 1 Instrukcja wymiany akcesoriów (Fig. B) Strona 2 Instalacja akumulatora (Fig. C) Strona 2 Prawidłowa pozycja trzymania narzędzia (Fig. D) Strona 2

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zakrętarek udarowych DeWALT 20V Max. Narzędzia te są przeznaczone do profesjonalnych zastosowań związanych z wkręcaniem i wierceniem udarowym w drewnie i metalu. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi akumulatorów i ładowarek.

Opis urządzenia

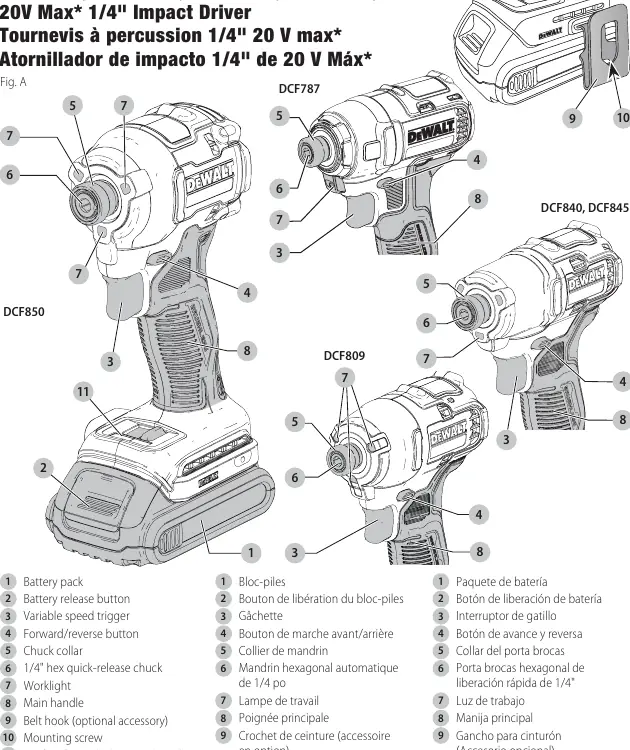

Główne elementy narzędzia (zgodnie z rysunkiem A):

Schemat budowy zakrętarek udarowych DeWALT serii DCF
Schemat budowy zakrętarek udarowych DeWALT serii DCF
  • 1: Akumulator
  • 2: Przycisk zwalniania akumulatora
  • 3: Spust zmiennej prędkości
  • 4: Przełącznik kierunku obrotów (przód/tył/blokada)
  • 5: Kołnierz uchwytu
  • 6: Uchwyt sześciokątny 1/4 cala
  • 7: Światło robocze
  • 8: Uchwyt główny
  • 11: Selektor trybu (tylko modele DCF845, DCF850)

Montaż i regulacje

Instrukcja wymiany akcesoriów (Fig. B)
Instrukcja wymiany akcesoriów (Fig. B)
Instalacja akumulatora (Fig. C)
Instalacja akumulatora (Fig. C)

Instalacja i wyjmowanie akumulatora

Aby zainstalować akumulator, wyrównaj go z szynami wewnątrz uchwytu narzędzia i wsuń, aż zostanie pewnie osadzony. Aby wyjąć akumulator, naciśnij przycisk zwalniający i zdecydowanym ruchem wyciągnij go z uchwytu.

Wymiana akcesoriów

Narzędzie posiada uchwyt typu quick-release. Aby zamontować akcesorium, włóż je do uchwytu, aż zostanie zablokowane. Aby wyjąć akcesorium, odciągnij kołnierz uchwytu (5) do przodu i wyjmij końcówkę.

Obsługa

Prawidłowa pozycja trzymania narzędzia (Fig. D)
Prawidłowa pozycja trzymania narzędzia (Fig. D)

Uruchamianie i kierunek obrotów

Narzędzie uruchamia się poprzez naciśnięcie spustu (3). Im mocniej naciśniesz spust, tym wyższa będzie prędkość obrotowa. Przełącznik (4) służy do wyboru kierunku obrotów oraz blokady narzędzia w pozycji środkowej.

Tryb Precision Drive (DCF845, DCF850)

Modele te posiadają tryb Precision Drive, który zapewnia większą kontrolę przy lekkich pracach (np. wkręty do zawiasów). Jeśli narzędzie nie wkręca w tym trybie, należy przełączyć na tryb 2, aby uzyskać większą moc.

Konserwacja

Narzędzie wymaga regularnego czyszczenia otworów wentylacyjnych za pomocą sprężonego powietrza (przynajmniej raz w tygodniu). Nie używaj rozpuszczalników do czyszczenia części plastikowych; używaj tylko wilgotnej szmatki z łagodnym mydłem.

Informacje o producencie

DeWalt

Profil marki
Strona producenta https://www.dewalt.pl Wsparcie https://www.dewalt.pl/support

Praktyczna pomoc

Typowe problemy

Niski moment obrotowy

Sprawdź stan naładowania akumulatora, upewnij się, że używasz odpowiedniego rozmiaru akcesorium i że śruba nie jest zardzewiała.

Narzędzie nie wkręca w trybie Precision

Tryb Precision jest przeznaczony do lekkich prac. Jeśli narzędzie nie radzi sobie z wkrętem, przełącz na tryb 2.

Przed użyciem

  • Sprawdź, czy akumulator jest w pełni naładowany.
  • Upewnij się, że używasz wyłącznie akcesoriów udarowych.
  • Załóż okulary ochronne.
  • Sprawdź, czy przełącznik kierunku obrotów nie jest w pozycji zablokowanej (środkowej).
  • Upewnij się, że uchwyt narzędzia jest czysty.

Parametry w praktyce

Precision Drive
Tryb pracy dla lekkich zastosowań, zapobiegający uszkodzeniom materiału.

Ilustracje i schematy

  • Fig. A: Schemat budowy narzędzia z oznaczeniem wszystkich przycisków i elementów.
  • Fig. B: Instrukcja montażu i demontażu akcesoriów w uchwycie.
  • Fig. C: Instrukcja instalacji akumulatora.
  • Fig. D: Prawidłowa pozycja trzymania narzędzia.

Zgodność modelu

  • Używaj tylko akumulatorów i ładowarek marki DeWALT.
  • Uchwyt akceptuje akcesoria sześciokątne 1/4 cala.
