Instrukcja obsługi klucza zapadkowego DeWALT DCF503, DCF503E, DCF504
Szybki przewodnik po instrukcji obsługi klucza zapadkowego DeWALT DCF503, DCF503E i DCF504. Dowiedz się, jak bezpiecznie używać, ładować akumulatory i konserwować narzędzie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kluczy zapadkowych DeWALT DCF503, DCF503E oraz DCF504. Narzędzia te są przeznaczone do lekkich prac montażowych. Uwaga: Urządzenia te nie są kluczami dynamometrycznymi i nie powinny być używane do dokręcania złączy z określonym momentem obrotowym. W przypadku konieczności użycia określonego momentu, należy zastosować kalibrowany klucz dynamometryczny.
Opis urządzenia
Klucz zapadkowy składa się z następujących elementów:
- Włącznik spustowy (z regulacją prędkości)
- Kwadratowy zabierak (1/4" lub 3/8")
- Przełącznik kierunku obrotów (przód/tył)
- Przycisk zwalniania akumulatora
- Oświetlenie robocze LED
- Przycisk blokady
Obsługa
Wkładanie i wyjmowanie akumulatora: Wsuń naładowany akumulator w uchwyt narzędzia, aż usłyszysz kliknięcie. Aby wyjąć, naciśnij przycisk zwalniający i wysuń akumulator.
Uruchamianie: Naciśnij włącznik spustowy. Im mocniej naciśniesz, tym wyższa będzie prędkość obrotowa. Zwolnienie spustu zatrzymuje narzędzie.
Kierunek obrotów: Użyj przełącznika na głowicy narzędzia, aby wybrać obroty w prawo (dokręcanie) lub w lewo (odkręcanie).
Praca ręczna: W przypadku opornych śrub można użyć klucza ręcznie, zwalniając spust i przykładając siłę ręcznie.
Konserwacja i bezpieczeństwo
Narzędzie nie wymaga dodatkowego smarowania. Należy regularnie czyścić otwory wentylacyjne za pomocą suchego powietrza. Zawsze noś okulary ochronne i maskę przeciwpyłową podczas czyszczenia.
Ostrzeżenia: Nie używaj narzędzia w pobliżu łatwopalnych cieczy lub gazów. W przypadku zablokowania narzędzia (przeciążenie), natychmiast zwolnij spust. Nie próbuj "rozruszać" zablokowanego narzędzia poprzez wielokrotne naciskanie spustu, gdyż może to doprowadzić do uszkodzenia mechanizmu.
Informacje o producencie
DeWalt
Praktyczna pomoc
Typowe problemy
Narzędzie zatrzymuje się (blokuje) podczas pracy
Narzędzie jest przeciążone lub używane nieprawidłowo. Natychmiast zwolnij włącznik spustowy. Nie próbuj uruchamiać zablokowanego narzędzia poprzez wielokrotne naciskanie spustu.
Akumulator nie ładuje się
Sprawdź, czy akumulator jest poprawnie włożony do ładowarki. Jeśli ładowarka wskazuje problem (np. migająca dioda), zanieś zestaw do autoryzowanego serwisu.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że odpowiednia nasadka jest poprawnie zamontowana na zabieraku.
- Sprawdź ustawienie kierunku obrotów (przód/tył).
- Upewnij się, że obszar roboczy jest czysty i dobrze oświetlony.
Parametry w praktyce
- Prędkość bez obciążenia
- 0-250 obr./min - płynna regulacja spustem.
Ilustracje i schematy

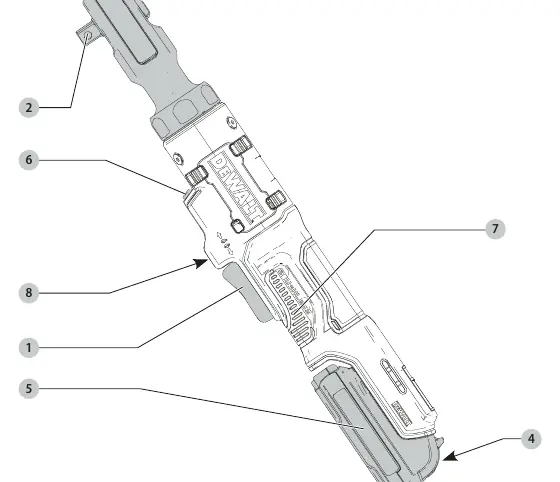

- Rysunek A: Przegląd elementów narzędzia.
- Rysunek B: Montaż akumulatora i ładowanie.
- Rysunek C: Prawidłowy chwyt narzędzia.
- Rysunek D: Montaż nasadki na zabieraku.
- Rysunek E: Przełącznik kierunku obrotów.
Zgodność modelu
- Kompatybilne z akumulatorami DeWALT 12V (np. DCB122, DCB124, DCB125, DCB126, DCB127).
