Instrukcja obsługi klucza udarowego DEWALT DCF921, DCF922, DCF923

Kompletny przewodnik użytkownika dla kluczy udarowych DEWALT DCF921, DCF922 i DCF923. Dowiedz się, jak bezpiecznie obsługiwać, ładować akumulatory i konserwować swoje narzędzie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Klucze udarowe DEWALT DCF921, DCF922 i DCF923 to profesjonalne narzędzia akumulatorowe 18V przeznaczone do wkręcania i wykręcania elementów złącznych w drewnie, metalu i betonie. str. 11, 34

Najważniejsze czynności

  • Instalacja akumulatora: Wsuń akumulator w uchwyt narzędzia, aż usłyszysz kliknięcie. str. 12, 34
  • Wybór trybu pracy: Użyj selektora trybu (7), aby wybrać jeden z czterech dostępnych trybów. str. 13, 35

Pierwsze uruchomienie

  • Upewnij się, że akumulator jest w pełni naładowany przed pierwszym użyciem. str. 9, 31

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 18 V Napięcie zasilania str. 5, 27
Maks. moment dokręcania 406 Nm Maksymalny moment obrotowy przy dokręcaniu str. 5, 27

Gdzie szukać w PDF

  • Dane techniczne str. 5, 27
  • Instrukcja obsługi str. 10, 32
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy klucza udarowego (Fig. A) Strona 3 Instalacja akumulatora i ładowanie (Fig. B) Strona 3 Selektor trybów pracy (Fig. C) Strona 4 Typy kowadeł (Fig. D) Strona 4

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy kluczy udarowych DEWALT DCF921, DCF922 oraz DCF923. Narzędzia te są przeznaczone do profesjonalnych zastosowań związanych z wkręcaniem i wykręcaniem elementów złącznych w drewnie, metalu i betonie. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, procedurami ładowania akumulatorów oraz sposobem obsługi trybów pracy.

Opis urządzenia

Urządzenie składa się z głównego uchwytu, spustu o zmiennej prędkości, przełącznika kierunku obrotów, kowadła (w zależności od modelu z kołkiem ustalającym lub pierścieniem), selektora trybu pracy oraz oświetlenia roboczego LED.

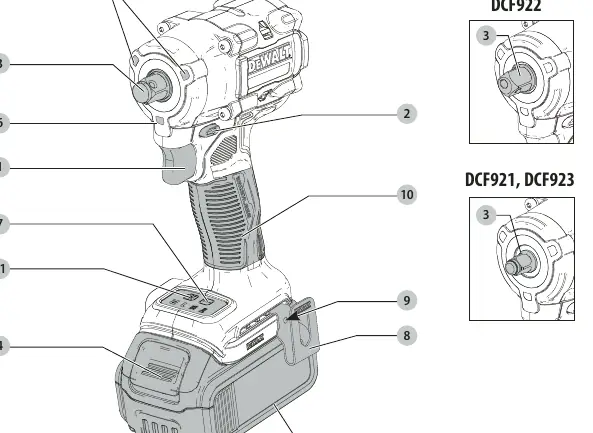

Schemat budowy klucza udarowego (Fig. A)
Schemat budowy klucza udarowego (Fig. A)
Typy kowadeł (Fig. D)
Typy kowadeł (Fig. D)

Montaż i regulacja

Przed przystąpieniem do jakichkolwiek prac regulacyjnych należy zawsze wyjąć akumulator. Aby zainstalować akumulator, należy wsunąć go w uchwyt narzędzia, aż do usłyszenia kliknięcia. Zaczep do paska można zamontować po obu stronach narzędzia za pomocą dołączonej śruby.

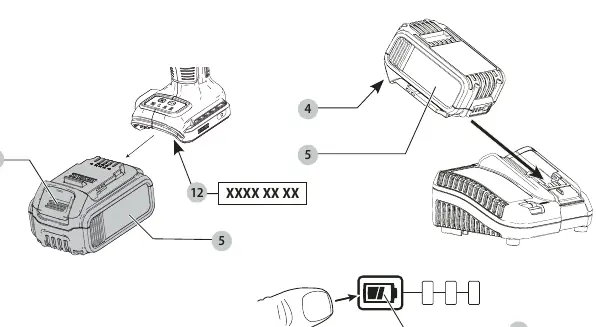

Instalacja akumulatora i ładowanie (Fig. B)
Instalacja akumulatora i ładowanie (Fig. B)

Obsługa

Narzędzie posiada przełącznik kierunku obrotów (przód/tył), który służy również jako blokada włącznika. Prędkość obrotową reguluje się poprzez siłę nacisku na spust. Urządzenie wyposażone jest w selektor trybów pracy, który pozwala na dostosowanie wydajności do konkretnego zadania (np. tryb Precision Wrench, Timber Screw, Scaffolding).

Selektor trybów pracy (Fig. C)
Selektor trybów pracy (Fig. C)

Konserwacja

Narzędzie wymaga minimalnej konserwacji. Należy regularnie czyścić otwory wentylacyjne za pomocą suchego sprężonego powietrza. Nie używać rozpuszczalników do czyszczenia części niemetalowych. Narzędzie nie wymaga dodatkowego smarowania.

Dane techniczne

Wszystkie modele (DCF921, DCF922, DCF923) pracują na napięciu 18V. Maksymalny moment dokręcania wynosi 406 Nm, a maksymalny moment zrywający 610 Nm. Waga bez akumulatora to 1,1 kg.

Informacje o producencie

DeWalt

Profil marki
Strona producenta https://www.dewalt.pl Wsparcie https://www.dewalt.pl/support

Praktyczna pomoc

Typowe problemy

Niskie napięcie akumulatora

Naładuj akumulator, aby przywrócić pełny moment obrotowy.

Niewłaściwy rozmiar nasadki

Użyj odpowiedniego rozmiaru nasadki, aby uniknąć spadku momentu obrotowego.

Zbyt długi czas dokręcania

Skróć czas dokręcania, aby uniknąć uszkodzenia elementu złącznego.

Przed użyciem

  • Sprawdź, czy akumulator jest w pełni naładowany.
  • Upewnij się, że używasz odpowiedniego akcesorium udarowego.
  • Sprawdź, czy przełącznik kierunku jest w odpowiedniej pozycji.
  • Upewnij się, że obszar pracy jest czysty i dobrze oświetlony.

Parametry w praktyce

Maks. moment dokręcania
406 Nm
Maks. moment zrywający
610 Nm

Ilustracje i schematy

  • Fig. A: Przegląd elementów narzędzia (spust, przełącznik kierunku, kowadło, selektor trybu).
  • Fig. B: Procedura instalacji i wyjmowania akumulatora oraz ładowania.
  • Fig. C: Selektor trybów pracy (Precision Wrench, Timber Screw, Scaffolding).
  • Fig. D: Różne typy kowadeł (z kołkiem ustalającym lub pierścieniem).

Zgodność modelu

  • Narzędzie jest kompatybilne z akumulatorami DEWALT 18V (np. DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548).
