Biuletyn techniczny systemów kotew wklejanych DEWALT 08321SD-PWR
Przewodnik techniczny dotyczący wytrzymałości kotew wklejanych DEWALT w betonie wczesnym (poniżej 21 dni). Sprawdź współczynniki redukcji wytrzymałości dla systemów Pure110+, AC200+, Pure50+, AC100+ Gold oraz Pure220+.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje techniczne
Niniejszy biuletyn techniczny określa wpływ tzw. betonu wczesnego (o wieku poniżej 21 dni) na wytrzymałość wiązania kotew wklejanych DEWALT. Dokument dostarcza niezbędnych współczynników redukcji wytrzymałości, które należy zastosować w obliczeniach projektowych, jeśli instalacja kotew w betonie o pełnej wytrzymałości (28 dni) i pełnym czasie wiązania (21 dni) nie jest możliwa ze względów logistycznych.
Wymogi bezpieczeństwa i zgodności
- Zgodność z ACI 318: Instalacja kotew w betonie o wieku poniżej 21 dni nie jest zgodna z normą ACI 318 bez uzyskania zgody inżyniera projektu oraz odpowiednich organów nadzorczych (AHJ).
- Wytrzymałość betonu: Do obliczeń projektowych należy przyjąć rzeczywistą wytrzymałość betonu na ściskanie w momencie instalacji kotwy.
- Przygotowanie otworów: Otwory muszą być wiercone wiertarką udarową i czyszczone zgodnie z opublikowanymi instrukcjami dla danego systemu. Można rozważyć użycie wierteł drążonych (system DEWALT DustX+).
- Warunki testowe: Wyniki oparte są na testach rozciągania zgodnie z ACI 355.4/ASTM E488 w suchym, niezarysowanym betonie o normalnej wadze w temperaturze pokojowej.

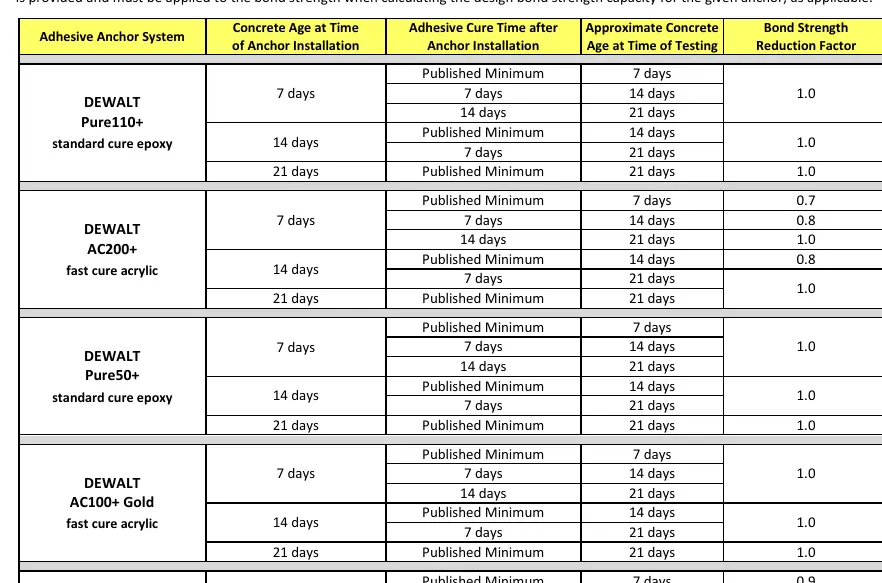

Współczynniki redukcji wytrzymałości
W przypadku instalacji w betonie wczesnym, należy zastosować odpowiedni współczynnik redukcji wytrzymałości wiązania. Dokument zawiera tabele dla następujących systemów:
- DEWALT Pure110+ (standard cure epoxy)
- DEWALT AC200+ (fast cure acrylic)
- DEWALT Pure50+ (standard cure epoxy)
- DEWALT AC100+ Gold (fast cure acrylic)

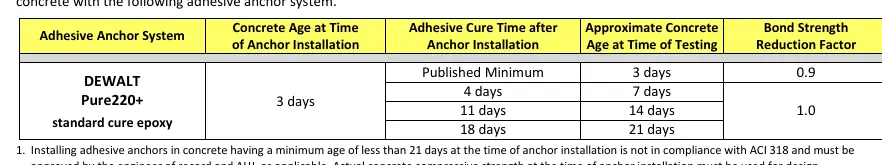

- DEWALT Pure220+ (standard cure epoxy)
Współczynnik redukcji jest uzupełnieniem wszystkich innych istotnych czynników projektowych dla danej aplikacji.
Informacje o producencie
DeWalt
Praktyczna pomoc
Typowe problemy
Instalacja w betonie o wieku poniżej 21 dni
Wymaga zgody inżyniera projektu i zastosowania współczynnika redukcji wytrzymałości wiązania zgodnie z tabelami w biuletynie.
Niewłaściwe czyszczenie otworów
Otwory muszą być czyszczone zgodnie z opublikowanymi instrukcjami dla konkretnego systemu kotwienia.
Przed użyciem
- Sprawdź wiek betonu w dniach w momencie planowanej instalacji.
- Zweryfikuj wytrzymałość betonu na ściskanie w momencie instalacji.
- Upewnij się, że znasz czas wiązania kleju po instalacji kotwy.
- Wybierz odpowiedni współczynnik redukcji z tabeli dla swojego systemu.
- Upewnij się, że otwory zostały wywiercone i wyczyszczone zgodnie z instrukcją.
Parametry w praktyce
- Bond Strength Reduction Factor
- Mnożnik, przez który należy pomnożyć projektowaną wytrzymałość wiązania w przypadku instalacji w betonie wczesnym.
- Concrete Age at Time of Anchor Installation
- Wiek betonu w dniach od momentu wylania do momentu osadzenia kotwy.
- Adhesive Cure Time
- Czas potrzebny na utwardzenie kleju po zainstalowaniu kotwy przed obciążeniem.
Zgodność modelu
- Dotyczy systemów: Pure110+, AC200+, Pure50+, AC100+ Gold, Pure220+.
- Wyniki oparte na testach w suchym, niezarysowanym betonie o normalnej wadze.
