Instrukcja obsługi kotwy obrotowej Safewaze 10K z kotwą klinową do betonu
Poznaj zasady montażu i bezpiecznego użytkowania kotwy obrotowej Safewaze 10K. Instrukcja zawiera wymagania techniczne, procedurę instalacji w betonie oraz wytyczne dotyczące kontroli sprzętu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kotwa obrotowa Safewaze 10K (model 021-4072) jest elementem systemu ochrony przed upadkiem (PFAS). Przed użyciem należy bezwzględnie zapoznać się z instrukcją, przejść szkolenie prowadzone przez kompetentną osobę oraz posiadać plan ratunkowy. Urządzenie przeznaczone jest do montażu w betonie o określonych parametrach wytrzymałościowych.
Opis urządzenia i zastosowanie
Kotwa służy jako punkt kotwiczenia w systemach ochrony przed upadkiem. Może być stosowana w następujących konfiguracjach:
- Ochrona przed upadkiem (PFAS): Maksymalnie 1 system, dopuszczalny swobodny upadek do 6 stóp (ok. 1,8 m).
- Ograniczenie przemieszczania (Restraint): Brak dopuszczalnego swobodnego upadku.
- Pozycjonowanie pracy (Work Positioning): Dopuszczalny swobodny upadek do 2 stóp (ok. 0,6 m).
- Ratownictwo/Przestrzeń zamknięta: Brak dopuszczalnego swobodnego upadku.
Instalacja kotwy
Instalacja musi być przeprowadzona zgodnie z poniższymi krokami:
- Upewnij się, że podłoże betonowe ma grubość co najmniej 7 cali (ok. 17,8 cm) i wytrzymałość minimum 3000 psi.
- Wywierć otwór o średnicy 5/8 cala na głębokość minimum 5-3/8 cala (ok. 13,6 cm).
- Za pomocą sprężonego powietrza dokładnie oczyść otwór z pyłu i zanieczyszczeń.
- Włóż kotwę klinową przez górną część elementu obrotowego do otworu. Głębokość osadzenia musi wynosić minimum 4,5 cala (ok. 11,4 cm).
- Dokręć kotwę klinową momentem 40 ft-lbs (54 Nm).
Kontrola i konserwacja
Sprzęt wymaga regularnej kontroli:
- Przed każdym użyciem: Użytkownik musi sprawdzić kotwę pod kątem uszkodzeń, korozji, pęknięć, deformacji lub nieczytelnych etykiet.
- Corocznie: Kontrola musi zostać przeprowadzona przez kompetentną osobę (inną niż użytkownik) i udokumentowana w dzienniku inspekcji.
- Czyszczenie: W razie potrzeby czyścić wodą z łagodnym mydłem. Nie używać substancji żrących. Nadmiar wody usunąć sprężonym powietrzem.
Bezpieczeństwo i ograniczenia
Należy przestrzegać następujących zasad bezpieczeństwa:
- Upadek wahadłowy (Swing Fall): Należy minimalizować ryzyko upadku wahadłowego. Pracuj jak najbliżej linii pionowej pod punktem kotwiczenia.
- Kompatybilność: Używaj wyłącznie kompatybilnych złączy (karabinki, haki), które są samoblokujące i wytrzymują min. 5000 lbs (22,2 kN).
- Wycofanie z eksploatacji: Każda kotwa, która została poddana siłom powstrzymującym upadek, musi zostać natychmiast wycofana z użytku i zniszczona.
- Ograniczenia wagowe: Zakres wagowy użytkownika (wraz z odzieżą i narzędziami) wynosi 130-310 lbs (ANSI) lub do 420 lbs (OSHA).
Praktyczna pomoc
Typowe problemy
Ryzyko upadku wahadłowego (Swing Fall)
Pracuj zawsze jak najbliżej linii pionowej pod punktem kotwiczenia, aby uniknąć uderzenia w przeszkody podczas wahadła.
Niekompatybilne złącza
Używaj tylko złączy samoblokujących, zgodnych z ANSI Z359/OSHA, wytrzymujących min. 5000 lbs. Nie łącz haków ze sobą.
Błędne osadzenie kotwy
Upewnij się, że otwór ma min. 5-3/8 cala głębokości, jest oczyszczony z pyłu, a kotwa jest dokręcona momentem 40 ft-lbs.
Przed użyciem
- Sprawdź, czy beton ma min. 7 cali grubości.
- Upewnij się, że beton ma wytrzymałość min. 3000 psi.
- Sprawdź, czy kotwa nie wykazuje korozji, pęknięć lub uszkodzeń.
- Zweryfikuj, czy wszystkie etykiety są czytelne.
- Upewnij się, że posiadasz plan ratunkowy na wypadek upadku.
Parametry w praktyce
- MBS (Minimum Breaking Strength)
- 10,000 lbs / 44.4 kN - minimalna wytrzymałość na zerwanie.
- Moment dokręcania
- 40 ft-lbs (54 Nm) - wymagana siła dokręcenia kotwy klinowej.
- Wymagana głębokość otworu
- Minimum 5-3/8 cala (ok. 13,6 cm).
- Wymagana średnica otworu
- 5/8 cala.
Ilustracje i schematy
- Rysunek 1: Obliczanie prześwitu upadku (Fall Clearance) z uwzględnieniem długości lonży i odległości hamowania.
- Rysunek 2: Ilustracja zagrożenia upadkiem wahadłowym.

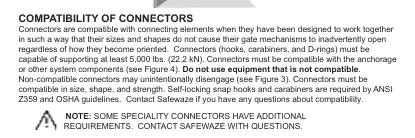

- Rysunek 3: Mechanizm nieprawidłowego rozłączenia złączy.
- Rysunek 8: Procedura instalacji kotwy w betonie krok po kroku.
Zgodność modelu
- Wszystkie złącza muszą być samoblokujące i wytrzymywać min. 5000 lbs.
- Nie używaj złączy, które mogą zostać przypadkowo otwarte przez kontakt z kotwą.
- Kotwa przeznaczona do montażu w betonie o min. wytrzymałości 3000 psi.
