Instrukcja obsługi grzechotki akumulatorowej DeWalt DCF512 i DCF513
Szybki przewodnik po instrukcji obsługi grzechotki akumulatorowej DeWalt DCF512 i DCF513. Dowiedz się jak bezpiecznie używać, ładować akumulatory i konserwować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Grzechotka akumulatorowa DeWalt DCF512/DCF513 służy do lekkich prac montażowych. Nie jest to klucz dynamometryczny, więc nie należy używać jej do dokręcania elementów z określonym momentem obrotowym. str. 12, 22, 33, 43
Najważniejsze czynności
- Instalacja akumulatora str. 10, 23, 33, 44
- Wybór kierunku obrotów str. 13, 23, 34, 44
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 9, 19, 30, 40
Problemy i rozwiązania
Narzędzie blokuje się (stalling)
Zwolnij spust natychmiast. Nie próbuj ponownie uruchamiać narzędzia za pomocą spustu.
str. 13, 24, 34, 45Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 5, 15, 26, 36 |
| Prędkość bez obciążenia | 0-250 | Prędkość obrotowa | str. 5, 15, 26, 36 |
Gdzie szukać w PDF
- Dane techniczne str. 5, 15, 26, 36
- Instrukcje bezpieczeństwa str. 6, 7, 8, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Grzechotki akumulatorowe DeWalt DCF512 i DCF513 są przeznaczone do lekkich prac montażowych. Urządzenia te nie są kluczami dynamometrycznymi i nie powinny być używane do dokręcania elementów z określonym momentem obrotowym. W przypadku konieczności użycia określonego momentu, należy zastosować niezależny, skalibrowany klucz dynamometryczny.
Opis urządzenia
- 1 Uruchamianie (spust)
- 2 Kowadło (1/2" lub 3/8")
- 3 Przełącznik kierunku obrotów
- 4 Przycisk zwalniania akumulatora
- 5 Akumulator
- 6 Oświetlenie robocze
- 7 Główny uchwyt
- 8 Przycisk blokady
Obsługa urządzenia
Instalacja i wyjmowanie akumulatora: Wsuń akumulator w uchwyt narzędzia, aż usłyszysz kliknięcie. Aby wyjąć akumulator, naciśnij przycisk zwalniający i wysuń go z uchwytu.
Włączanie i wyłączanie: Użyj spustu o zmiennej prędkości. Im mocniej naciśniesz spust, tym wyższa będzie prędkość narzędzia. Zwolnienie spustu powoduje natychmiastowe zatrzymanie kowadła.
Zmiana kierunku obrotów: Użyj przełącznika kierunku obrotów (przód/tył) znajdującego się na głowicy narzędzia.
Blokada: Przesuń przycisk blokady do pozycji zablokowanej, aby uniemożliwić przypadkowe uruchomienie narzędzia.
Bezpieczeństwo i konserwacja
Narzędzie wymaga minimalnej konserwacji. Należy dbać o czystość otworów wentylacyjnych, usuwając z nich kurz i zanieczyszczenia za pomocą suchego powietrza. Nie używaj rozpuszczalników ani silnych środków chemicznych do czyszczenia części niemetalowych. Narzędzie nie wymaga dodatkowego smarowania.
Rozwiązywanie problemów
Jeśli grzechotka się zablokuje (stalling), oznacza to, że jest przeciążona lub używana nieprawidłowo. Należy natychmiast zwolnić spust. Nie próbuj wielokrotnie naciskać spustu, aby uruchomić zablokowane narzędzie, gdyż może to doprowadzić do jego uszkodzenia.
Informacje o producencie
DeWalt
Praktyczna pomoc
Typowe problemy
Narzędzie blokuje się (stalling) podczas pracy
Narzędzie jest przeciążone. Natychmiast zwolnij spust. Nie próbuj ponownie uruchamiać zablokowanego narzędzia za pomocą spustu.
Akumulator nie ładuje się
Sprawdź, czy akumulator jest poprawnie osadzony w ładowarce. Jeśli problem nadal występuje, sprawdź ładowarkę w autoryzowanym serwisie.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że kowadło jest czyste i nieuszkodzone.
- Wybierz odpowiedni kierunek obrotów (przód/tył).
- Upewnij się, że akcesorium jest poprawnie zamontowane na kowadle.
Parametry w praktyce
- Prędkość bez obciążenia
- 0-250 obr./min - regulowana za pomocą spustu.
Ilustracje i schematy

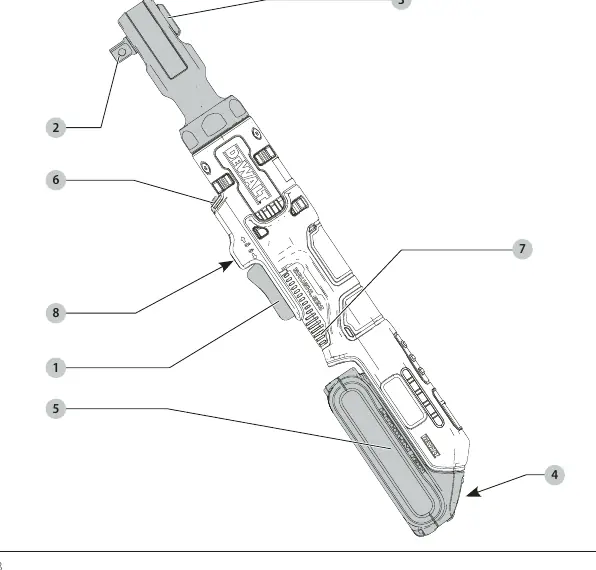

- Rysunek A: Przegląd elementów narzędzia (spust, kowadło, przełącznik kierunku, oświetlenie).
- Rysunek B: Instalacja akumulatora i wskaźnik naładowania.
- Rysunek C: Prawidłowa pozycja dłoni podczas pracy.
- Rysunek D: Montaż akcesoriów na kowadle.
- Rysunek E: Przełącznik kierunku obrotów.
Zgodność modelu
- Kompatybilne z akumulatorami DeWalt 18V (np. DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCBP034).
- DCF512 posiada kowadło 1/2", DCF513 posiada kowadło 3/8".
