Instrukcja obsługi szlifierki oscylacyjnej Dexter 200SHS2.5
Kompletny przewodnik użytkownika szlifierki oscylacyjnej Dexter 200SHS2.5. Dowiedz się, jak bezpiecznie montować papier ścierny, obsługiwać urządzenie, dbać o konserwację i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka oscylacyjna Dexter 200SHS2.5 służy do szlifowania na sucho drewna, metalu, szpachli i powierzchni malowanych. Urządzenie posiada moc 200W i prędkość 13000/min. str. 86, 91
Najważniejsze czynności
- Wymiana papieru ściernego str. 93
- Montaż worka na pył str. 94
Pierwsze uruchomienie
- Upewnij się, że urządzenie jest wyłączone, zamontuj papier ścierny, podłącz do zasilania i włącz przełącznikiem. str. 93, 95
Problemy i rozwiązania
Urządzenie nie włącza się
Sprawdź zasilanie, kabel i wtyczkę.
str. 97Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 200W | Moc wejściowa | str. 91 |
| Prędkość | 13000/min | Prędkość bez obciążenia | str. 91 |
Gdzie szukać w PDF
- Opis części str. 91
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka oscylacyjna Dexter 200SHS2.5 jest przeznaczona do szlifowania na sucho drewna, metalu, szpachli i powierzchni malowanych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu, słuchu oraz maski przeciwpyłowej. Urządzenie nie jest przeznaczone do pracy na mokro ani do szlifowania gipsu.
Opis urządzenia
Główne elementy szlifierki to:
- Przełącznik zasilania (włączone/wyłączone)
- Stopa na rzepy
- Wąż do odsysania pyłu
- Worek do odsysania pyłu
- Miękki uchwyt
- Uchwyt przedni
- Zacisk do mocowania papieru ściernego
Montaż i przygotowanie
Przed przystąpieniem do regulacji zawsze odłącz urządzenie od zasilania. Wybierz odpowiednią ziarnistość papieru ściernego zgodnie z tabelą:
- 60 lub mniej (Bardzo gruby): Usuwanie nadmiaru materiału, zdzieranie grubych warstw farby, nadawanie kształtu.
- 80 – 100 (Gruby): Zdzieranie warstw farby, zgrubne przygotowywanie podłoża.
- 120 – 220 (Średni/Drobny): Przygotowanie heblowanych powierzchni drewnianych.
- 240 lub więcej (Bardzo drobny): Polerowanie wykończeniowe.
Papier ścierny można mocować za pomocą rzepów (wyrównując otwory w papierze z otworami w stopie) lub za pomocą zacisków po obu stronach szlifierki.
Obsługa
Aby włączyć szlifierkę, przesuń przełącznik do przodu. Aby wyłączyć, przesuń go do tyłu. Zawsze podnoś szlifierkę z obrabianego elementu przed włączeniem lub wyłączeniem. Podczas pracy przesuwaj szlifierkę powoli po powierzchni, wykonując okrężne lub posuwiste ruchy, stosując umiarkowany i równomierny nacisk.
Konserwacja
Regularnie czyść otwory wentylacyjne, aby zapobiec przegrzaniu silnika. W przypadku zużycia szczotek węglowych, wymianę należy zlecić wykwalifikowanemu serwisantowi. Łożyska są nasmarowane fabrycznie i nie wymagają dodatkowego smarowania.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem urządzenia sprawdź podłączenie do zasilania, stan kabla i wtyczki. Jeśli szlifierka nie osiąga pełnej mocy, sprawdź przedłużacz, napięcie zasilania lub czy otwory wentylacyjne nie są zatkane.
Dane techniczne
- Moc znamionowa: 200W
- Prędkość bez obciążenia: 13000/min
- Wymiary stopy: 92 x 182mm
- Wymiary papieru: 92 x 230mm
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź podłączenie do zasilania, stan kabla lub wtyczki.
Niska moc
Sprawdź przedłużacz, napięcie zasilania lub czy otwory wentylacyjne nie są zatkane.
Niezadowalający efekt szlifowania
Wymień zużyty papier ścierny lub dobierz odpowiednią ziarnistość do materiału.
Przed użyciem
- Sprawdź, czy urządzenie jest wyłączone i odłączone od zasilania przed regulacją.
- Wybierz odpowiednią ziarnistość papieru ściernego.
- Oczyść stopę szlifierki z pyłu.
- Upewnij się, że papier ścierny jest dobrze zamocowany (rzepy lub zaciski).
Parametry w praktyce
- Wymiary stopy
- 92 x 182mm - powierzchnia robocza szlifierki.
Ilustracje i schematy

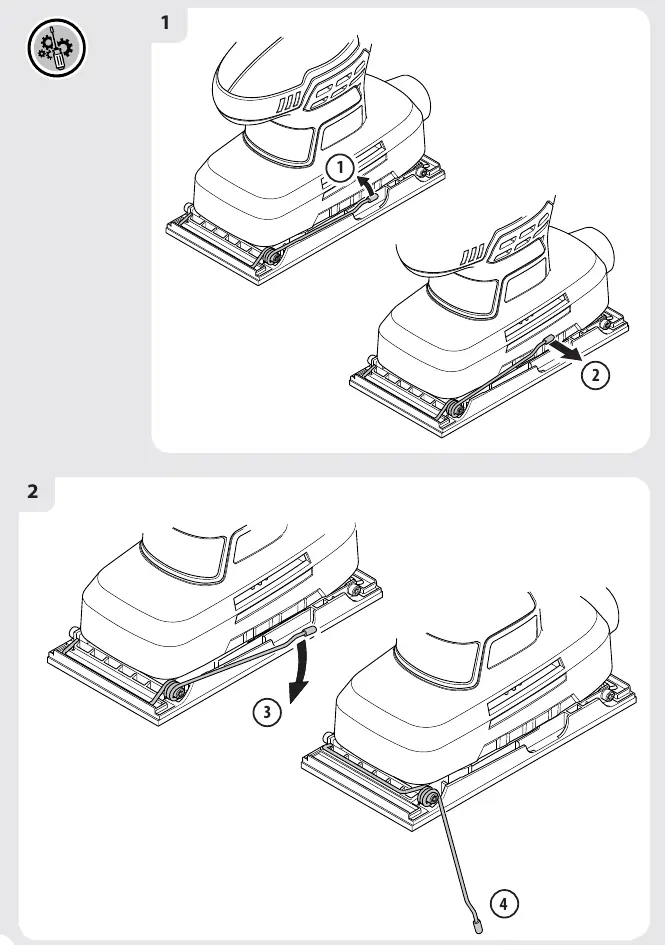

- Strona 150: Wymiana papieru ściernego (zaciski).

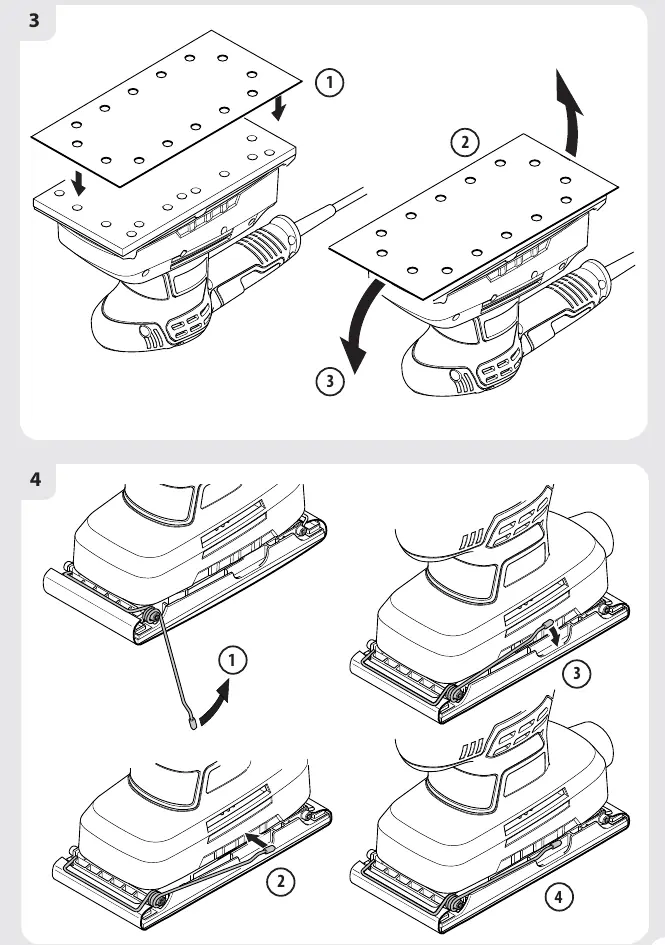

- Strona 151: Wymiana papieru ściernego (rzepy).

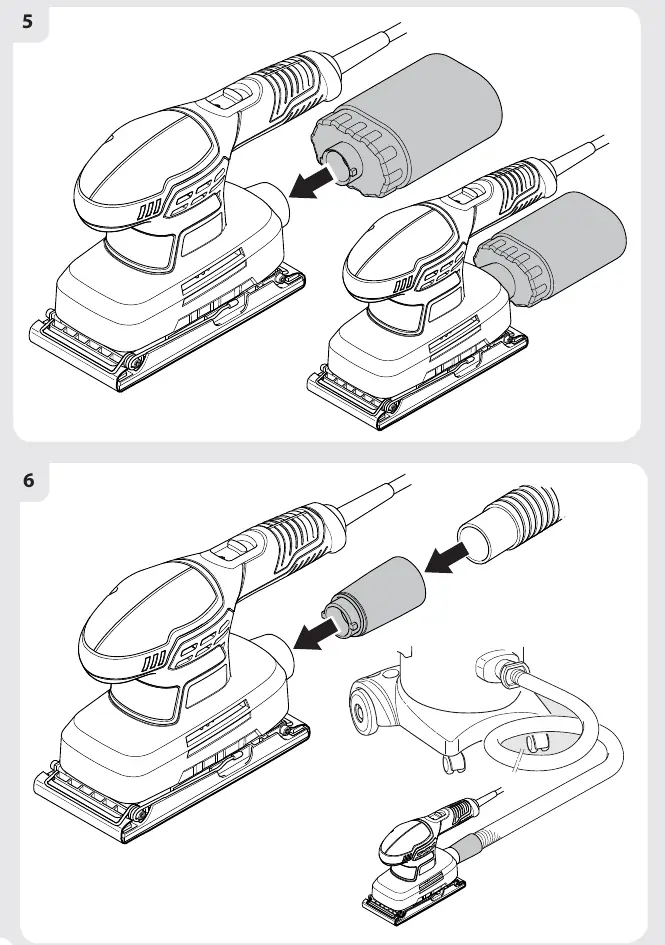

- Strona 152: Montaż worka na pył i odkurzacza.

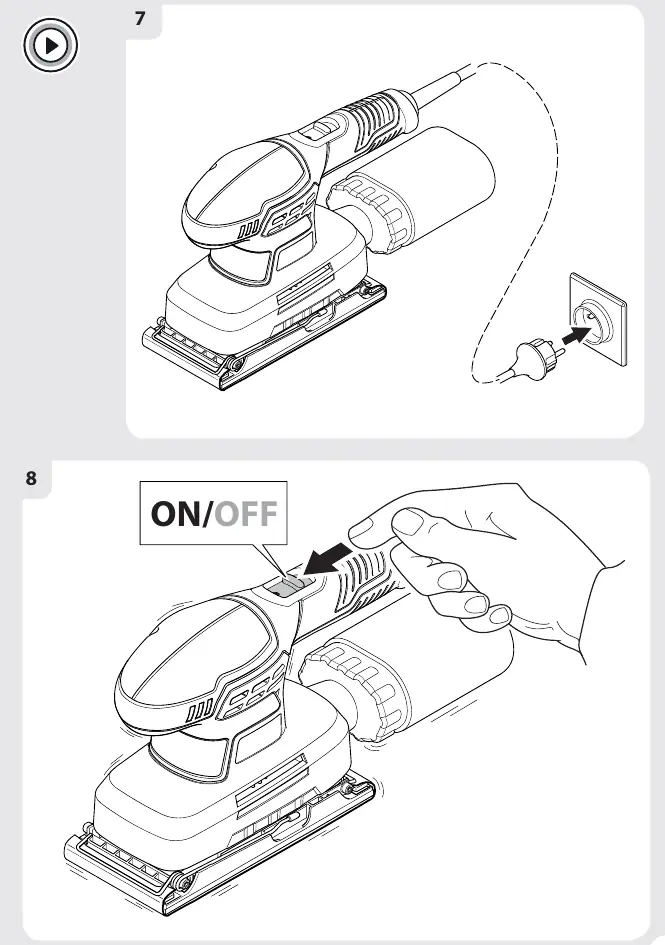

- Strona 153: Podłączenie do prądu i włącznik.

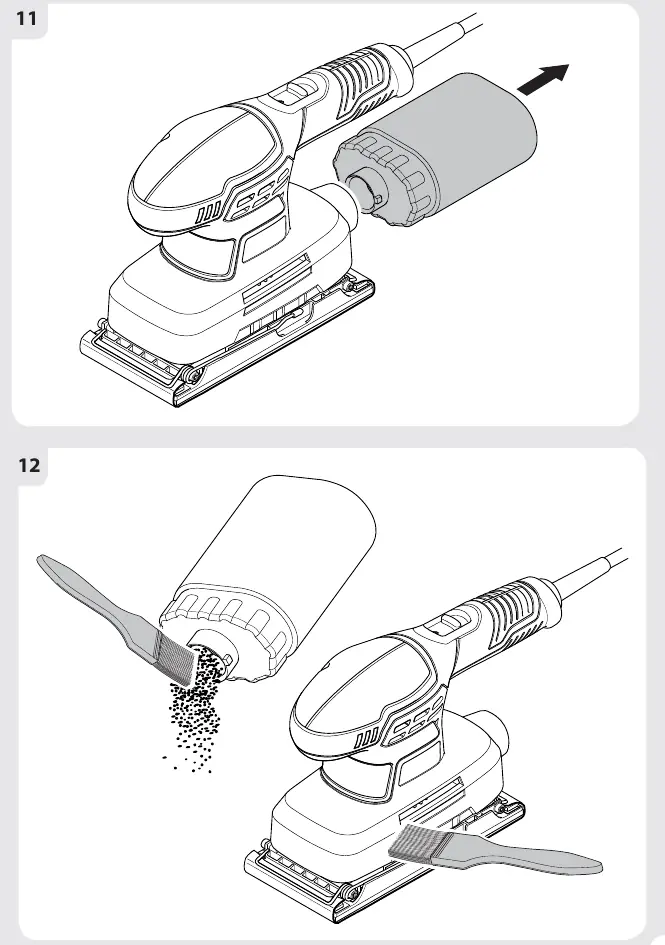

- Strona 155: Czyszczenie urządzenia.
Zgodność modelu
- Urządzenie przeznaczone do szlifowania na sucho.
- Nie używać do szlifowania gipsu.
- Nie używać tego samego papieru do drewna i metalu.
