Dimplex M Flex Pompa Ciepła - Instrukcja Instalacji Elektrycznej i Hydraulicznej
Kompletny przewodnik instalacji elektrycznej i hydraulicznej dla pomp ciepła Dimplex serii M Flex (0609HBC, 0916HBC). Zawiera schematy połączeń, konfigurację stref i sterowanie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Seria pomp ciepła Dimplex M Flex (modele 0609HBC oraz 0916HBC) to zaawansowane urządzenia grzewcze zaprojektowane do efektywnego zarządzania energią w budynkach. Niniejsza instrukcja skupia się na kluczowych aspektach instalacji elektrycznej oraz hydraulicznej, niezbędnych do poprawnego uruchomienia systemu.
Instalacja elektryczna
System wymaga precyzyjnego podłączenia zgodnie z dostarczonymi schematami. Główne zasilanie musi być doprowadzone zgodnie z wymogami lokalnych przepisów elektrycznych. Instrukcja zawiera szczegółowe wytyczne dotyczące podłączania czujników zewnętrznych, pomp obiegowych, zaworów przełączających oraz modułów sterujących. Należy zwrócić szczególną uwagę na przekroje przewodów oraz poprawne przypisanie zacisków na płycie głównej sterownika.
Konfiguracja stref i funkcji
Sterownik urządzenia pozwala na elastyczną konfigurację w zależności od potrzeb instalacji:
- Funkcja 0 (szara): Konfiguracja ogólna systemu (+A400).
- Funkcja 1 (żółta): Obsługa ciepłej wody użytkowej (+A420).
- Funkcja 2 (zielona): Obsługa pierwszego obiegu grzewczego (+A411).
- Funkcja 3 (czerwona): Aktywacja trybu chłodzenia (+A451).
Każda z tych funkcji wymaga podłączenia odpowiednich czujników (np. temperatury wody, czujników zewnętrznych) oraz elementów wykonawczych (pomp, zaworów) do dedykowanych portów na płycie sterującej.
Instalacja hydrauliczna
Schemat hydrauliczny obejmuje połączenie pompy ciepła z zasobnikiem ciepłej wody użytkowej oraz obiegami grzewczymi. Kluczowe jest poprawne zainstalowanie zaworów przełączających oraz pomp obiegowych, aby zapewnić prawidłowy przepływ czynnika grzewczego. Należy upewnić się, że wszystkie połączenia są szczelne i wykonane zgodnie z kierunkami przepływu zaznaczonymi na schematach.
Bezpieczeństwo i konserwacja
Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej należy bezwzględnie odłączyć zasilanie. Prace powinny być wykonywane przez wykwalifikowany personel. Regularna kontrola połączeń elektrycznych oraz stanu hydraulicznego jest niezbędna dla długotrwałej i bezawaryjnej pracy urządzenia. W przypadku wystąpienia błędów, należy sprawdzić stan czujników oraz poprawność sygnałów wejściowych na sterowniku.
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Błąd komunikacji z czujnikiem
Sprawdź poprawność podłączenia przewodów czujnika do odpowiednich zacisków na płycie sterującej oraz ciągłość kabla.
Brak aktywacji trybu chłodzenia
Upewnij się, że funkcja 3 (czerwona) została poprawnie skonfigurowana i że czujnik punktu rosy jest podłączony.
Przed użyciem
- Sprawdź poprawność wszystkich połączeń elektrycznych zgodnie ze schematem.
- Upewnij się, że przekroje przewodów są zgodne z wymaganiami.
- Sprawdź szczelność instalacji hydraulicznej.
- Zweryfikuj poprawność podłączenia czujników temperatury.
- Upewnij się, że zasilanie jest zgodne z parametrami urządzenia.
Ilustracje i schematy

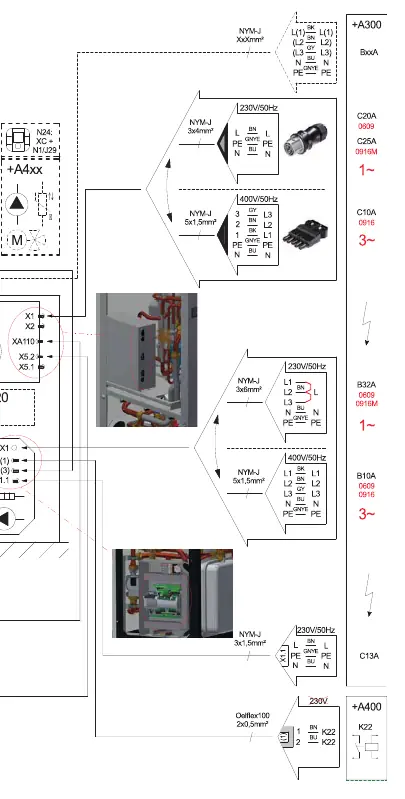

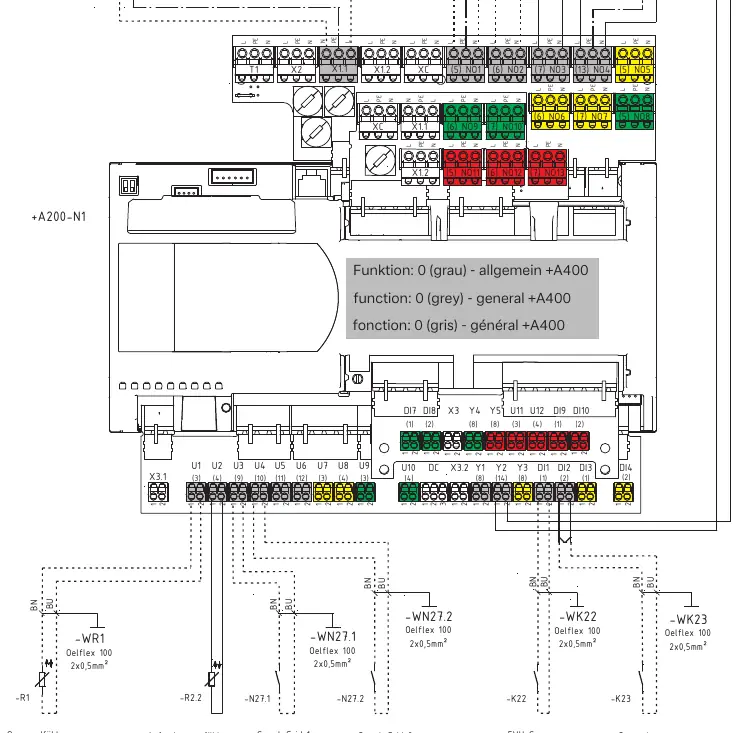

- Schemat elektryczny pokazuje przypisanie kolorów przewodów do zacisków.
- Kolorowe oznaczenia na płycie sterującej (szary, żółty, zielony, czerwony) odpowiadają różnym funkcjom systemu.
- Schemat hydrauliczny przedstawia kierunki przepływu między pompą a zasobnikiem.
Zgodność modelu
- Urządzenie współpracuje z zasobnikami serii WWSP oraz MDHW.
- Wymaga zewnętrznego sterownika dla zaawansowanych funkcji zarządzania energią.
