Instrukcja montażu lodówki absorpcyjnej Dometic 10-SERIES
Przewodnik instalacji i podłączenia lodówek absorpcyjnych Dometic serii 10 (RM10.5, RMS10.5). Zawiera wytyczne dotyczące montażu wnękowego, wentylacji, uszczelnienia, podłączenia gazowego oraz elektrycznego (DC/AC).
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument jest instrukcją montażu lodówek absorpcyjnych Dometic serii 10 (modele RM10.5 i RMS10.5). Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji w pojazdach kempingowych (kampery, przyczepy), w tym wymogi dotyczące wentylacji, uszczelnienia oraz podłączeń mediów. Przed przystąpieniem do prac należy upewnić się, że podłoże jest solidne i wypoziomowane.
Przygotowanie do montażu
Lodówka musi być zainstalowana w wnęce zapewniającej stabilność podczas jazdy. Należy zachować odpowiednie odstępy od ścian, aby umożliwić cyrkulację powietrza. Wymiary wnęki dla poszczególnych modeli są szczegółowo opisane w tabelach wymiarowych w instrukcji.
Wentylacja i uszczelnienie
Prawidłowa wentylacja jest niezbędna dla wydajności lodówki. Należy zapewnić otwór wlotowy i wylotowy powietrza w ścianie zewnętrznej. Jeśli nie można zachować minimalnych odległości, konieczne jest zastosowanie wentylacji dachowej. Lodówka musi być zamontowana w sposób zapewniający szczelność względem wnętrza pojazdu, aby spaliny nie przedostawały się do części mieszkalnej.
Podłączenie gazowe
Podłączenie do instalacji gazowej może być wykonane wyłącznie przez wykwalifikowanego specjalistę zgodnie z krajowymi przepisami. Należy stosować wyłącznie gaz propan lub butan. Po montażu wymagane jest przeprowadzenie testu szczelności oraz testu płomienia przez autoryzowany serwis.
Podłączenie elektryczne
Lodówka wymaga zasilania prądem stałym (DC) oraz zmiennym (AC). Należy przestrzegać wymaganych przekrojów przewodów w zależności od długości instalacji. Obwody zasilania elektroniki oraz elementu grzejnego muszą być zabezpieczone odpowiednimi bezpiecznikami (2A dla elektroniki, 15A dla grzałki). Urządzenie posiada interfejs CI-Bus umożliwiający sterowanie przez kompatybilny wyświetlacz pojazdu.
Konserwacja i utylizacja
W przypadku utylizacji starego urządzenia należy zdemontować drzwi i pozostawić półki wewnątrz, aby zapobiec przypadkowemu zamknięciu się osób w środku.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Słaba wydajność chłodzenia
Sprawdź, czy zapewniono optymalną wentylację (odległość od ściany tylnej 15-25 mm) i czy otwory wentylacyjne nie są zasłonięte.
Zapach amoniaku
Natychmiast wyłącz urządzenie, przewietrz pomieszczenie i unikaj źródeł ognia – może to oznaczać uszkodzenie układu chłodzenia.
Akumulator rozładowuje się podczas postoju
Upewnij się, że zasilanie 12V jest podłączone przez przekaźnik sterowany zapłonem, aby odciąć zasilanie po wyłączeniu silnika.
Przed użyciem
- Upewnij się, że podłoga wnęki jest solidna i wypoziomowana.
- Sprawdź, czy zapewniono odpowiednią wentylację (wlot/wylot powietrza).
- Upewnij się, że lodówka jest szczelnie oddzielona od wnętrza pojazdu.
- Zweryfikuj, czy ciśnienie gazu jest zgodne z tabliczką znamionową.
- Sprawdź, czy wszystkie połączenia elektryczne są zabezpieczone odpowiednimi bezpiecznikami.
Parametry w praktyce
- Ciśnienie gazu
- 30 mbar – wymagane dla poprawnej pracy palnika.
- Przekrój przewodów DC
- Zależny od długości (min. 6mm² dla grzałki 6m) – kluczowy dla uniknięcia spadków napięcia.
- Bezpieczniki
- 2A dla elektroniki, 15A dla elementu grzejnego – niezbędne dla ochrony instalacji przed pożarem.
Ilustracje i schematy

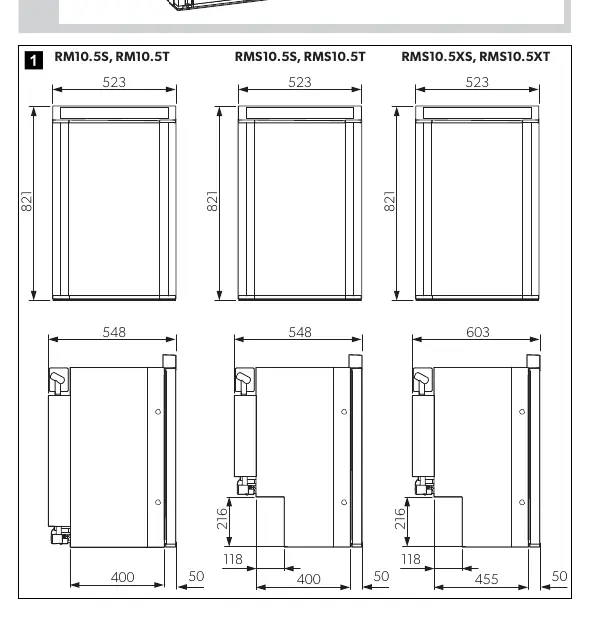

- Rysunki 1-2: Wymiary montażowe dla różnych modeli serii 10.
- Rysunki 4-7: Prawidłowe schematy wentylacji (ścienna vs dachowa).

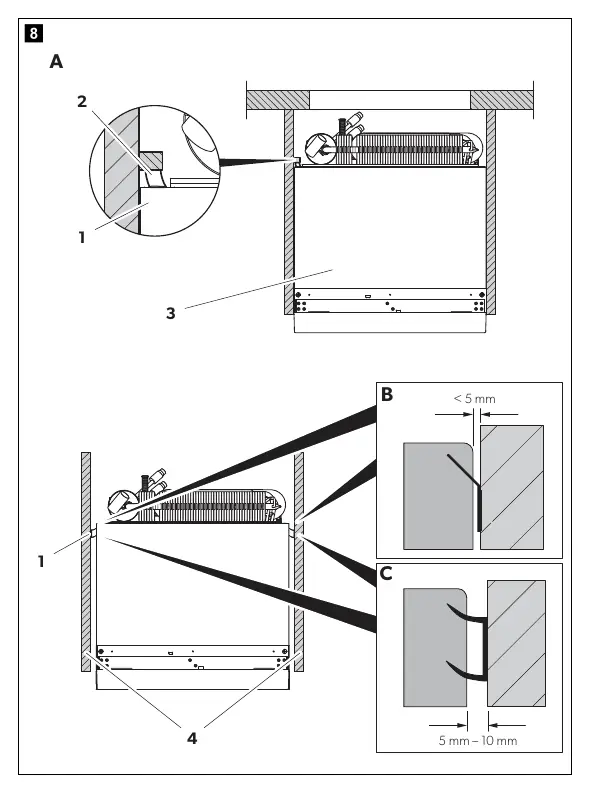

- Rysunek 8: Metody uszczelnienia lodówki we wnęce.

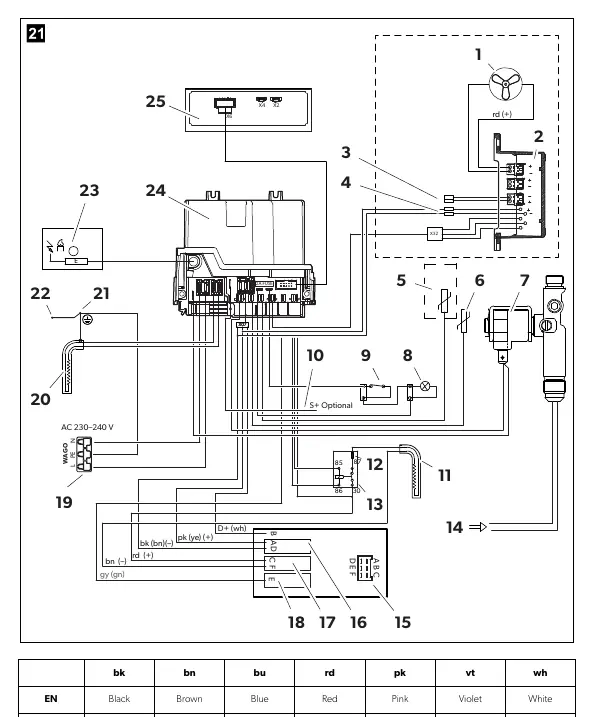

- Rysunek 21: Schemat elektryczny połączeń (złącza, czujniki, zasilanie).
- Rysunek 22: Schemat podłączenia zasilania 12V z uwzględnieniem przekrojów kabli.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do montażu w przyczepach kempingowych i kamperach.
- Wymaga stosowania oryginalnych kratek wentylacyjnych Dometic.
- Kompatybilne z systemem CI-Bus dla centralnego sterowania.
