Instrukcja montażu zestawu wentylatora Dometic REF-FANKIT dla lodówek serii 10

Najważniejsze informacje z instrukcji

Zestaw REF-FANKIT jest przeznaczony do montażu w lodówkach absorpcyjnych Dometic serii 10. Instalacja oraz wszelkie naprawy elektryczne muszą być wykonywane wyłącznie przez wykwalifikowanego specjalistę zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie urządzenia.

Montaż i instalacja

Instrukcja zawiera szczegółowe schematy montażu wentylatora dla różnych modeli lodówek:

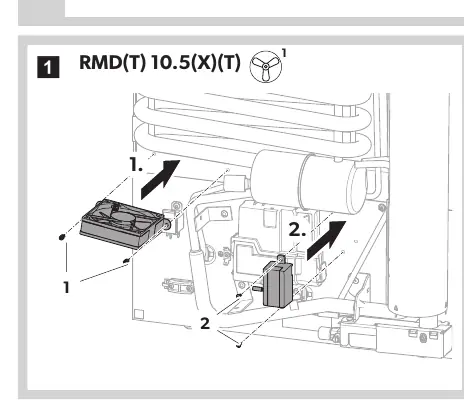

• RMD(T) 10.5(X)(T) oraz RML 10.4(S)(T): Wentylator montuje się w górnej części agregatu, wykorzystując dedykowane punkty mocowania.
• RM(S) 10.5(X)(T): Montaż odbywa się w analogiczny sposób, z uwzględnieniem specyfiki obudowy modelu.

Podłączenia elektryczne

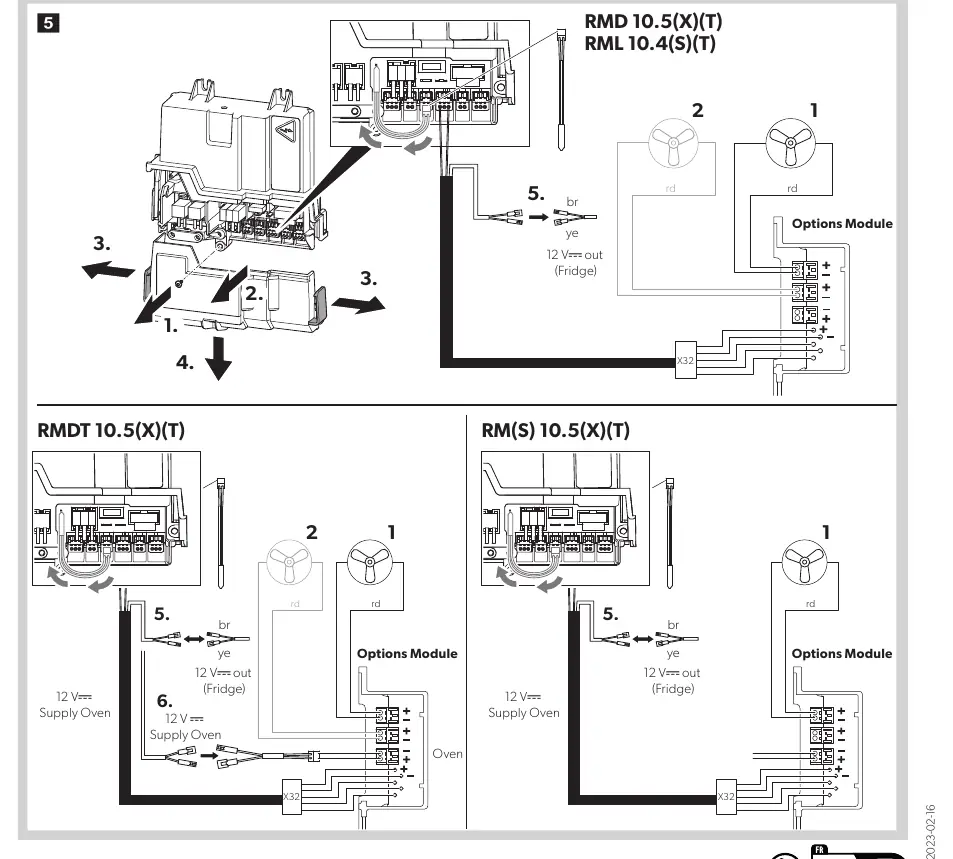

Podłączenie wentylatora wymaga wpięcia się w moduł opcji (Options Module) lodówki. Kluczowe kroki obejmują:

• Demontaż osłony modułu sterującego.
• Podłączenie przewodów wentylatora do odpowiednich złączy (oznaczonych jako 12V out Fridge).
• Zastosowanie odpowiednich złączy (brązowy/żółty) zgodnie ze schematem dla danego modelu.
• W przypadku modeli z piekarnikiem (RMDT 10.5(X)(T)), należy zwrócić szczególną uwagę na poprawne rozdzielenie zasilania 12V dla piekarnika i lodówki.

Bezpieczeństwo

Przed rozpoczęciem jakichkolwiek prac serwisowych upewnij się, że lodówka jest wyłączona (OFF). Nieprzestrzeganie zasad bezpieczeństwa elektrycznego może prowadzić do uszkodzenia urządzenia lub zagrożenia zdrowia. W razie problemów z instalacją należy skontaktować się z lokalnym wsparciem technicznym Dometic poprzez stronę dometic.com/contact.
