Instrukcja obsługi przenośnego zestawu solarnego Dometic DuraLITE 100E
Szybki przewodnik po instalacji, obsłudze i rozwiązywaniu problemów z przenośnym zestawem solarnym Dometic DuraLITE 100E. Dowiedz się, jak poprawnie podłączyć panel, skonfigurować kontroler ładowania i dbać o akumulator.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
DuraLITE 100-Watt Portable Solar Kit to przenośny system solarny przeznaczony do ładowania akumulatorów w pojazdach rekreacyjnych (RV). Model GP-DuraLITE-100 zawiera zintegrowany 30-amperowy kontroler ładowania, natomiast model GP-DuraLITE-100E jest zestawem rozszerzającym bez kontrolera. System można rozbudować do 300 watów, łącząc do dwóch zestawów rozszerzających.
Bezpieczeństwo i ostrzeżenia
- Zestaw nie jest odporny na warunki atmosferyczne. Nie pozostawiaj go na zewnątrz na noc ani podczas złej pogody.
- Podczas ładowania akumulatory wytwarzają wybuchowy wodór. Zapewnij dobrą wentylację i trzymaj z dala od iskier lub otwartego ognia.
- Zawsze sprawdzaj polaryzację przed podłączeniem. Odwrotna polaryzacja może uszkodzić kontroler.
- Wszystkie połączenia muszą być ciasne i bezpieczne, aby uniknąć iskrzenia i przegrzewania.
Pierwsze uruchomienie i montaż
- Znajdź nasłonecznione miejsce, wolne od cienia i przeszkód.
- Wyjmij panel z pokrowca, odepnij zatrzaski i rozłóż panele.
- Wysuń nóżki wsporcze na maksymalną długość i zablokuj je.
- Ustaw panel bezpośrednio w stronę słońca.

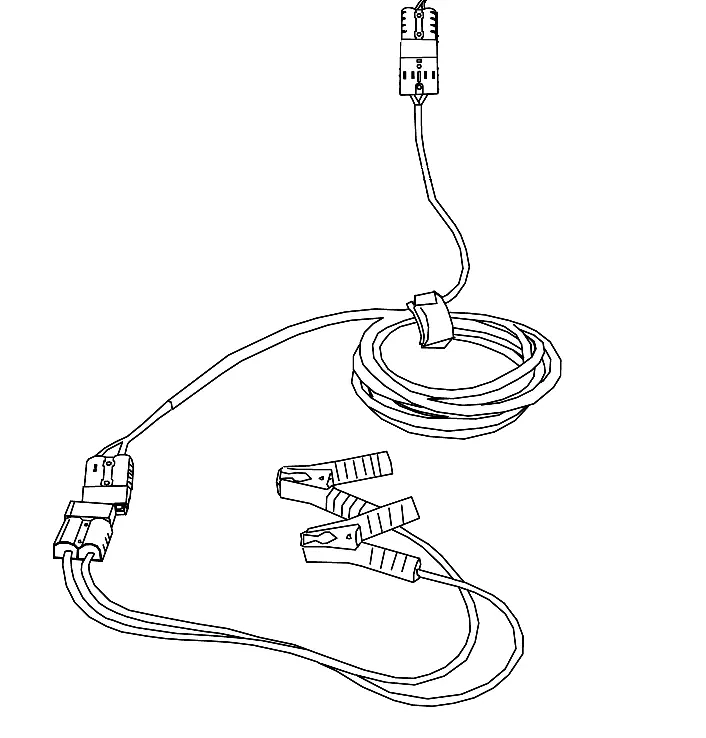

- Podłącz zaciski akumulatora do odpowiednich biegunów (czerwony +, czarny -).
- Upewnij się, że połączenie z kontrolerem jest stabilne.
Obsługa kontrolera ładowania

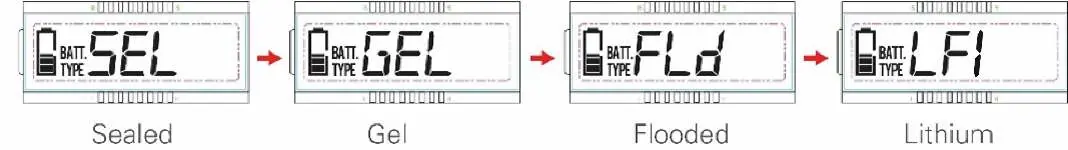

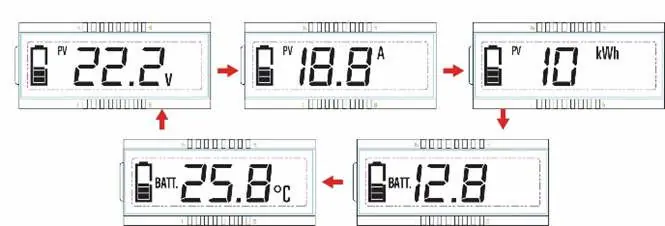

Kontroler posiada interfejs cyfrowy wyświetlający napięcie PV, prąd, moc, napięcie akumulatora oraz temperaturę. Aby wyczyścić dane o wygenerowanej energii, przytrzymaj przycisk SET przez 5 sekund w interfejsie mocy PV, a następnie naciśnij SET ponownie. Aby zmienić typ akumulatora, przytrzymaj SET w interfejsie napięcia akumulatora, wybierz typ przyciskiem MENU i potwierdź przyciskiem SET.
Konserwacja i rozwiązywanie problemów
Jeśli ekran jest pusty, sprawdź połączenia między kontrolerem a akumulatorem (wymagane min. 8V). W przypadku błędów (migające ikony), odłącz zestaw i sprawdź stan akumulatora. Regularnie czyść panele z kurzu i zabrudzeń, ponieważ nawet niewielkie zacienienie znacząco obniża wydajność.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Brak zasilania na ekranie LCD
Sprawdź połączenia między kontrolerem a akumulatorem. Kontroler wymaga minimum 8V napięcia, aby działać.
Migająca ikona pełnego akumulatora
Błąd przepięcia. Odłącz kontroler od akumulatora i włącz odbiornik prądu (np. światła), aby rozładować akumulator.
Migająca ikona pustego akumulatora
Błąd zbyt niskiego napięcia. Akumulator jest zbyt rozładowany. Podłącz pojazd do zasilania zewnętrznego, aby naładować akumulator powyżej 8V.
Niedokładne odczyty napięcia
Możliwy duży spadek napięcia spowodowany luźnymi połączeniami lub zbyt cienkimi przewodami. Sprawdź wszystkie połączenia i w razie potrzeby użyj grubszego przewodu.
Przed użyciem
- Upewnij się, że miejsce jest w pełni nasłonecznione i wolne od cienia.
- Sprawdź, czy wszystkie połączenia przewodów są ciasne i bezpieczne.
- Upewnij się, że polaryzacja akumulatora jest poprawna (czerwony do +, czarny do -).
- Sprawdź, czy akumulator jest typu obsługiwanego przez kontroler (Sealed, Gel, Flooded, Lithium).
- Upewnij się, że kontroler jest zamontowany w bezpiecznym, suchym miejscu.
Parametry w praktyce
- Nominal System Voltage
- 12 VDC - napięcie pracy systemu.
- Rated Charge Current
- 30A - maksymalny prąd ładowania obsługiwany przez kontroler.
- Max. PV Open Circuit Voltage
- 50V - maksymalne napięcie otwartego obwodu paneli słonecznych.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób łączenia paneli rozszerzających z głównym zestawem za pomocą 3-drożnej wiązki rozszerzającej.

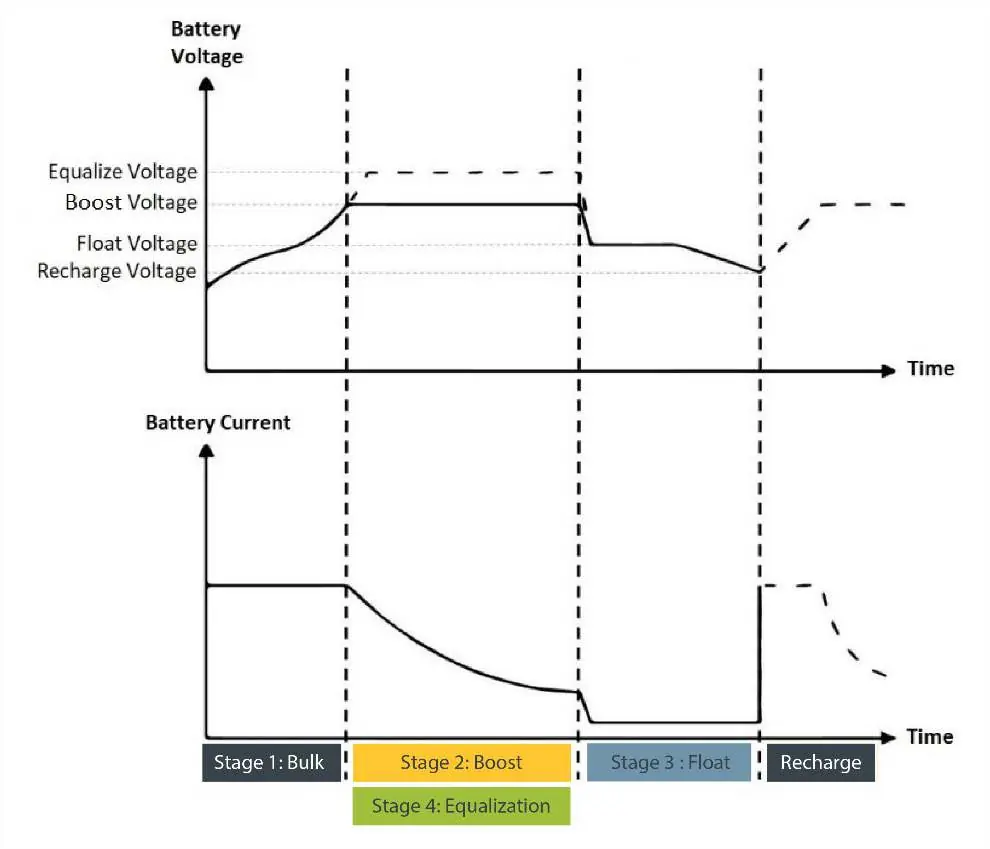

- Wykres ładowania przedstawia 4 etapy: Bulk, Boost, Float oraz Equalization.
Zgodność modelu
- GP-DuraLITE-100 nie jest przeznaczony do stacji zasilania (power station), chyba że kontroler zostanie odłączony.
- GP-DuraLITE-100E jest kompatybilny ze stacjami zasilania.
- Kontroler obsługuje akumulatory kwasowo-ołowiowe (Sealed, Gel, Flooded) oraz niektóre litowo-żelazowo-fosforanowe (LiFePO4) z BMS.
