Instrukcja obsługi lodówki kompresorowej Dometic 10-SERIES RCD 10.5XES
Kompletny przewodnik po instalacji i obsłudze lodówki kompresorowej Dometic 10-SERIES RCD 10.5XES. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie 12/24V DC lub 100-240V AC, ustawić tryby pracy oraz przeprowadzić...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy lodówki kompresorowej Dometic RCD 10.5XES przeznaczonej do montażu w przyczepach kempingowych, kamperach i na łodziach. Urządzenie może być zasilane napięciem 12/24 V DC lub 100-240 V AC. Kluczowe jest zapewnienie odpowiedniej wentylacji wnęki montażowej oraz poprawne podłączenie elektryczne przez wykwalifikowany personel.
Opis urządzenia

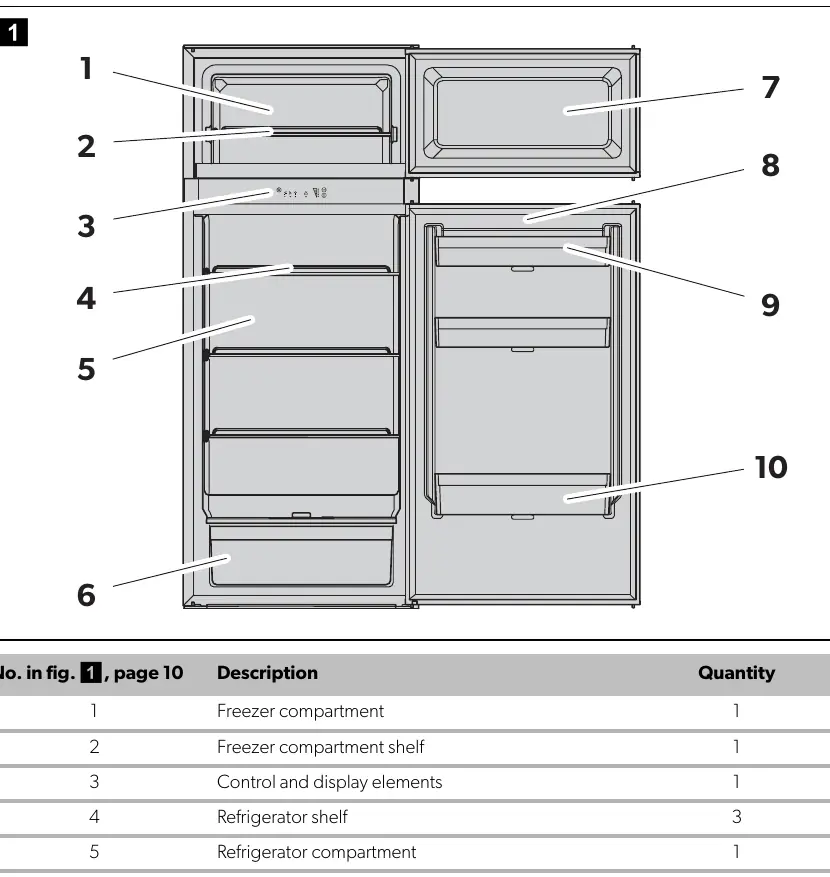

Lodówka posiada oddzielny zamrażalnik, półki w komorze chłodzenia, szufladę na owoce i warzywa oraz półki na drzwiach. Panel sterowania znajduje się nad drzwiami komory chłodzenia i umożliwia wybór trybów pracy (Performance, Silent, Turbo) oraz regulację temperatury.
Instalacja
Lodówka musi być zainstalowana w stabilnej, wypoziomowanej wnęce. Należy zapewnić swobodny przepływ powietrza przez dolny wlot i górny wylot (kratki wentylacyjne). W przypadku montażu w przestrzeni mieszkalnej, należy zastosować uszczelkę, aby odizolować przestrzeń za lodówką od wnętrza pojazdu. Wąż odpływowy kondensatu musi być wyprowadzony na zewnątrz pojazdu bez załamań.
Podłączenie elektryczne
Urządzenie automatycznie przełącza się na zasilanie AC, jeśli jest dostępne. Przy zasilaniu DC należy użyć kabla o odpowiednim przekroju (zależnym od długości) i zabezpieczyć obwód bezpiecznikiem 15 A (dla 12 V) lub 7,5 A (dla 24 V). Należy bezwzględnie przestrzegać polaryzacji.
Obsługa i tryby pracy
Lodówka włączana jest przyciskiem zasilania (przytrzymać 3 sekundy). Dostępne tryby to: Performance (automatyczna praca), Silent (cicha praca z ograniczoną prędkością wentylatora) oraz Turbo (maksymalna wydajność przez max. 12h). Drzwi posiadają blokadę transportową, którą należy zabezpieczyć przed rozpoczęciem podróży.
Czyszczenie i konserwacja
Wnętrze należy czyścić wilgotną szmatką. Nie używać środków ściernych ani ostrych narzędzi do usuwania lodu. W przypadku dłuższego nieużywania, należy pozostawić drzwi lekko uchylone (używając funkcji wentylacji) w celu zapobiegania powstawaniu pleśni.
Rozwiązywanie problemów
W przypadku awarii, dioda ostrzegawcza miga określoną liczbę razy. Błędy typu E (Error) wymagają ręcznego resetu przyciskiem zasilania (przytrzymać 2 sekundy), natomiast błędy typu W (Warning) resetują się automatycznie po usunięciu przyczyny.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Lodówka nie działa, miga dioda ostrzegawcza
Sprawdź liczbę mignięć. Błędy typu E (np. przeciążenie kompresora, błąd wentylatora) wymagają resetu przyciskiem zasilania (przytrzymaj 2s). Błędy typu W (np. niskie napięcie) resetują się automatycznie.
Nieprzyjemny zapach wewnątrz
Przewietrz wnętrze, wyczyść lodówkę wilgotną szmatką i upewnij się, że żywność jest przechowywana w zamkniętych pojemnikach.
Słabe chłodzenie
Sprawdź, czy otwory wentylacyjne nie są zasłonięte, czy drzwi są szczelnie zamknięte oraz czy nie ma zbyt dużej warstwy lodu w zamrażalniku.
Przed użyciem
- Wyczyść wnętrze lodówki wilgotną szmatką.
- Upewnij się, że pojazd jest wypoziomowany.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że wąż odpływowy kondensatu jest drożny i wyprowadzony na zewnątrz.
- Sprawdź, czy wszystkie półki są poprawnie zamocowane.
Parametry w praktyce
- Napięcie zasilania
- 12/24 V DC lub 100-240 V AC (automatyczne przełączanie).
- Zakres temperatur
- Komora chłodzenia: 0°C do +8°C; Zamrażalnik: -20°C do -10°C.
- Czynnik chłodniczy
- R600a (34 g), hermetycznie zamknięty układ.
- Klasa klimatyczna
- N lub T (praca w temperaturze otoczenia +16°C do +43°C).
Ilustracje i schematy

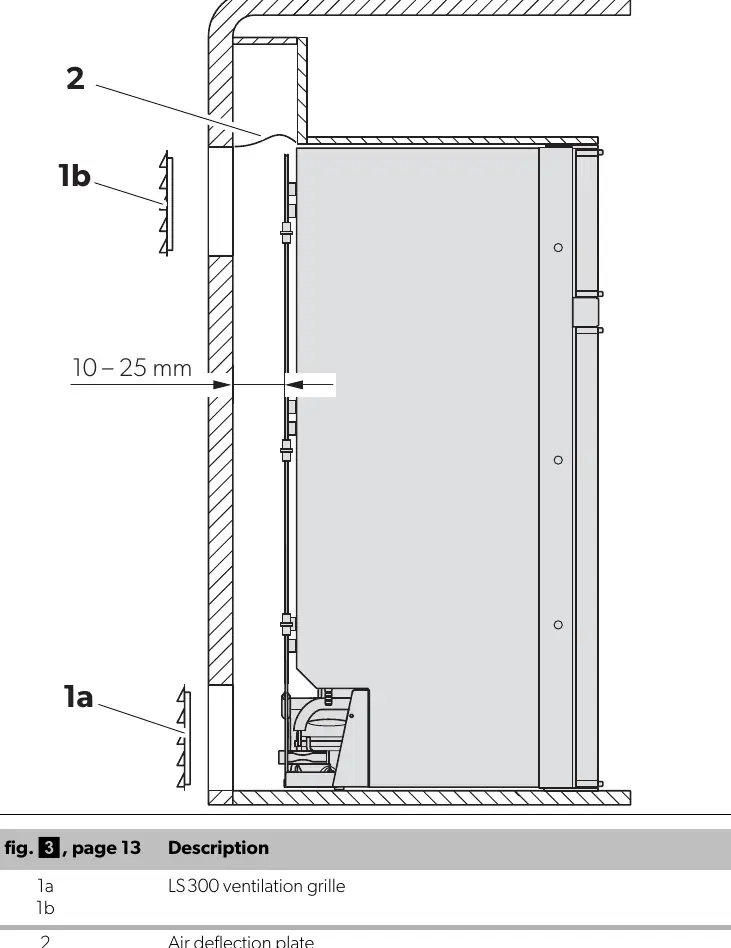

- Rysunek 3: Schemat wentylacji z kratkami LS300 (wlot dolny, wylot górny).

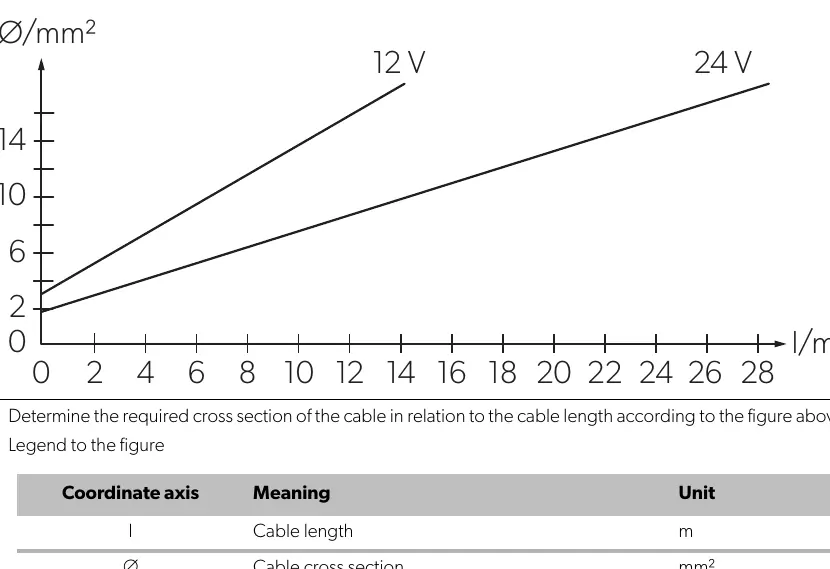

- Rysunek 14: Wykres doboru przekroju kabla zasilającego DC w zależności od długości przewodu.
- Rysunek 16: Opis panelu sterowania (przyciski zasilania, trybów, temperatury oraz ikony statusu).
Zgodność modelu
- Przeznaczona do montażu w przyczepach, kamperach i na łodziach.
- Wymaga instalacji przez wykwalifikowanego elektryka.
- Nie używać materiałów łatwopalnych (np. silikonu) do uszczelniania wnęki.
