Dormakaba 90 09M Touchless Switch

Opis produktu

Bezdotykowy przycisk wyjścia Dormakaba 90 09M to zaawansowane urządzenie wykorzystujące technologię czujników pojemnościowych do bezkontaktowego otwierania drzwi. Jest to idealne rozwiązanie dla miejsc wymagających wysokiego poziomu higieny oraz wygody użytkowania. Urządzenie charakteryzuje się nowoczesnym designem i kompaktowymi wymiarami, co pozwala na łatwy montaż w standardowych puszkach instalacyjnych.

Uruchomienie i konfiguracja

Instalacja urządzenia rozpoczyna się od zdjęcia przedniego panelu poprzez delikatne odciągnięcie górnej części i przesunięcie go w dół. Po zamontowaniu płytki przełącznika do ściany lub puszki, należy dokonać konfiguracji za pomocą przełączników DIP znajdujących się na tylnej stronie urządzenia:

• Czas otwarcia: Przełączniki DIP od 1 do 4 służą do ustawienia czasu aktywacji przekaźnika w zakresie od 1 do 15 sekund. Wartości są sumowane (np. SW2 + SW4 = 10 sekund).
• Sygnalizacja dźwiękowa: Przełącznik SW5 pozwala na włączenie lub wyłączenie wbudowanego buzzera.
• Strefa detekcji: Przełącznik SW8 umożliwia regulację zasięgu czujnika między 20-30 mm a 50 mm.

Po zakończeniu konfiguracji należy ponownie założyć przedni panel, zatrzaskując go na miejscu.

Podłączenie i obsługa

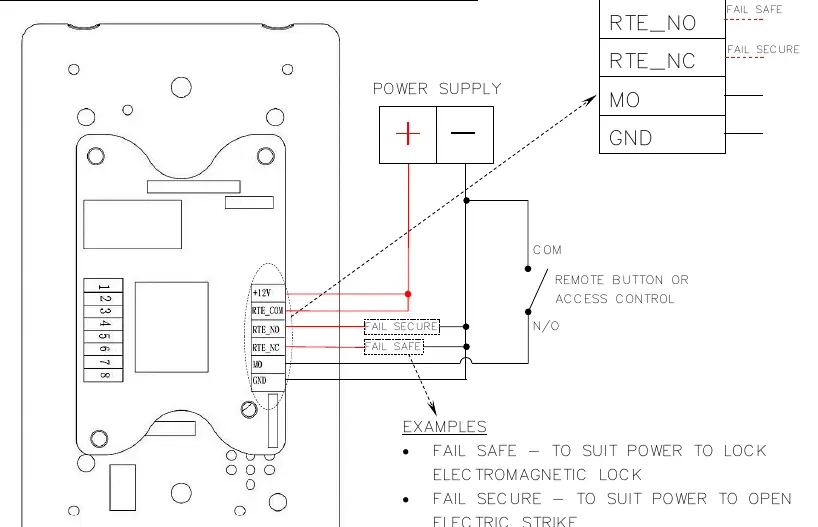

Urządzenie posiada wyjmowaną listwę zaciskową, co znacząco ułatwia proces okablowania. Przycisk obsługuje zasilanie w zakresie 12-24V DC. Wyjście przekaźnikowe typu SPDT pozwala na współpracę z różnymi systemami zabezpieczeń, w tym z zamkami elektromagnetycznymi (Fail Safe) oraz elektrozaczepami (Fail Secure). W przypadku awarii zasilania, urządzenie posiada funkcję mechanicznego przycisku – wystarczy nacisnąć na przedni panel, aby aktywować wyjście.

Bezpieczeństwo i konserwacja

Dormakaba 90 09M jest przeznaczony do użytku wewnętrznego w temperaturach od -20°C do +60°C. Urządzenie nie wymaga specjalistycznej konserwacji, jednak zaleca się okresowe sprawdzanie poprawności działania czujnika oraz czystości powierzchni przedniego panelu. W przypadku problemów z działaniem, należy sprawdzić poprawność połączeń elektrycznych oraz ustawienia przełączników DIP. Produkt powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
