Instrukcja montażu operatorów urządzeń wyjściowych Dormakaba Saffire LX i Saffire EVO

Kompletny przewodnik instalacji dla operatorów urządzeń wyjściowych Saffire LX oraz Saffire EVO. Zawiera kroki montażu, listę komponentów, procedury podłączenia oraz testowania funkcjonalności.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja jest przeznaczona dla profesjonalistów zajmujących się konserwacją lub instalacją zamków. Przed przystąpieniem do prac należy upewnić się, że drzwi zostały odpowiednio przygotowane zgodnie z szablonem wiercenia dla danego modelu. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z nieprawidłowej instalacji.

Wymagane narzędzia

  • Wiertła: 1/4", 5/16", 1/2", 3/4", 1-1/8"
  • Wkrętak krzyżakowy (#2)
  • Mały wkrętak płaski
  • Klucz sześciokątny 3mm / 1/8" (imbus)

Kroki instalacji

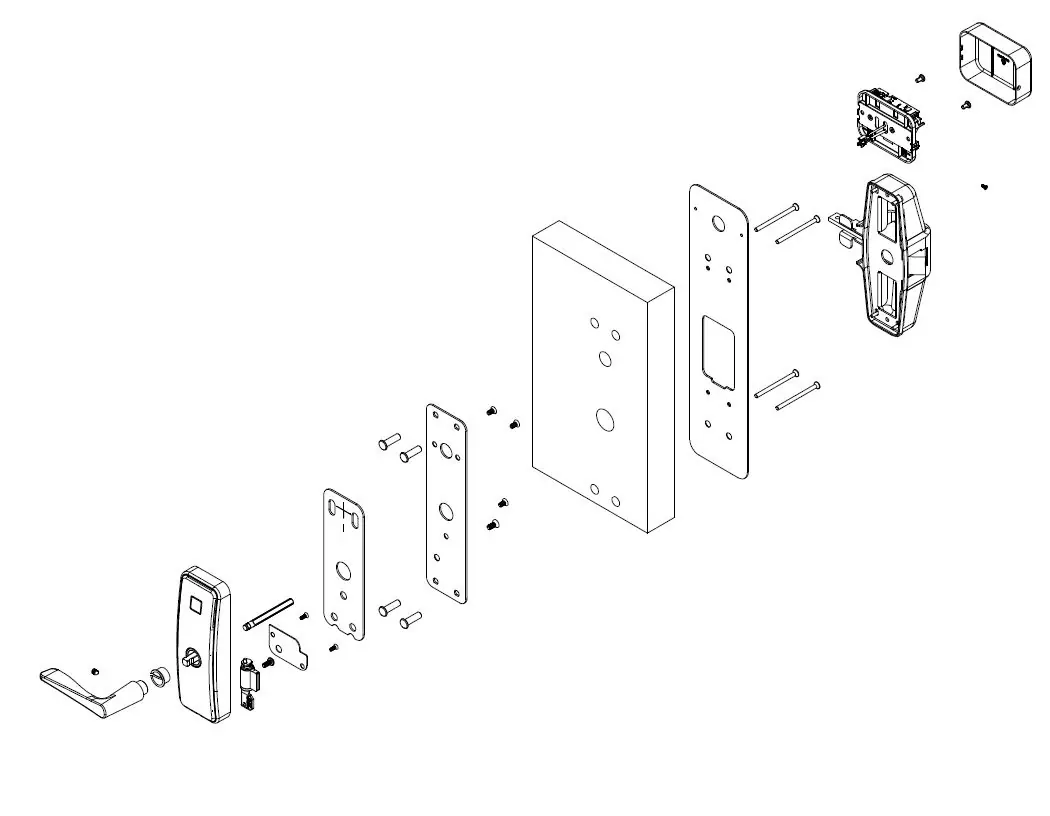

Schemat montażu standardowego oraz z płytką tylną
Schemat montażu standardowego oraz z płytką tylną

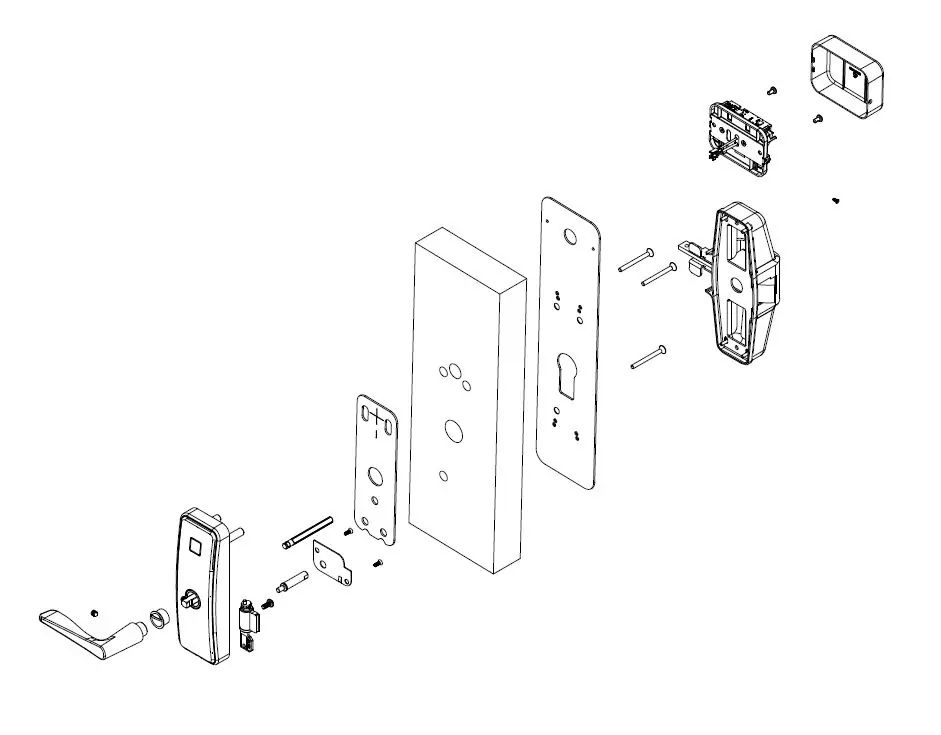

Widok rozstrzelony elementów montażowych urządzenia.
Widok rozstrzelony elementów montażowych urządzenia.

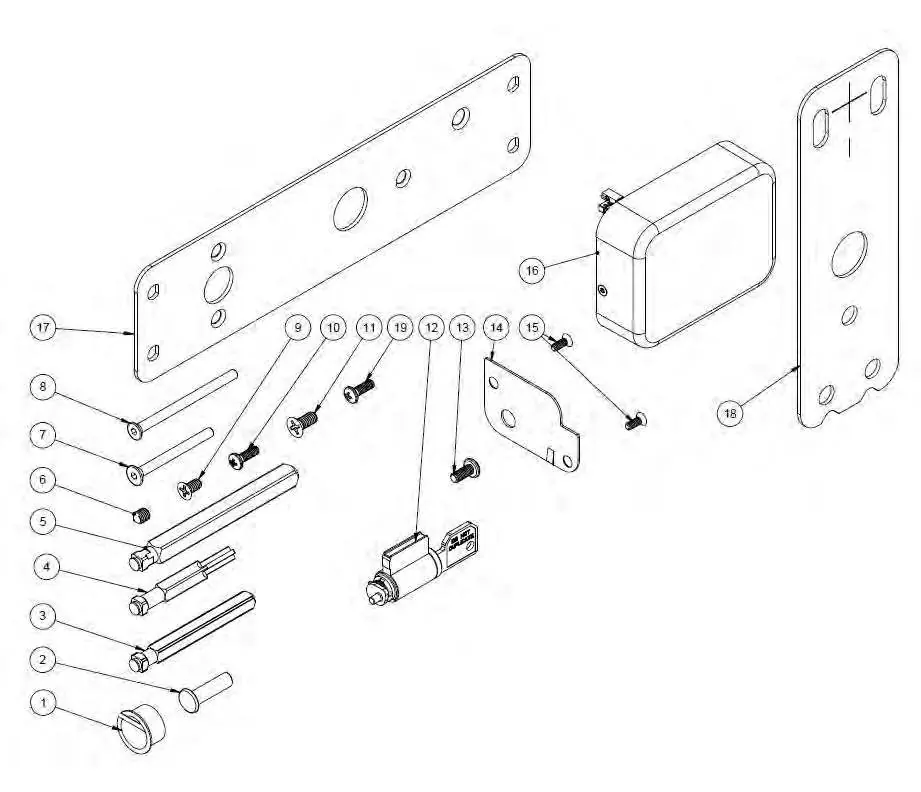

Wykaz elementów montażowych z numeracją.
Wykaz elementów montażowych z numeracją.

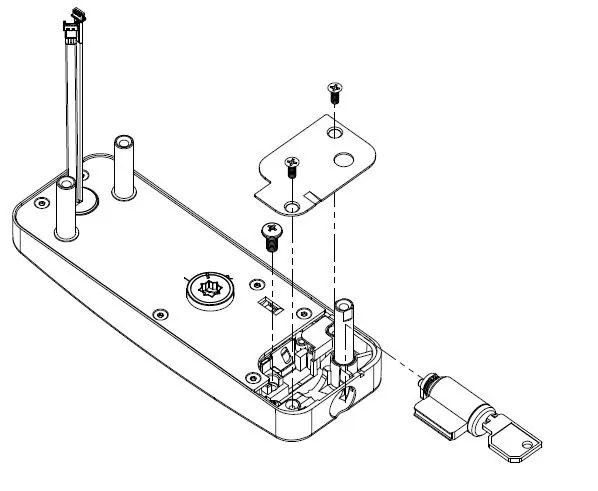

Montaż wkładki bębenkowej
Montaż wkładki bębenkowej
Przygotowanie szyldu zewnętrznego z wkładką bębenkową.
Przygotowanie szyldu zewnętrznego z wkładką bębenkową.

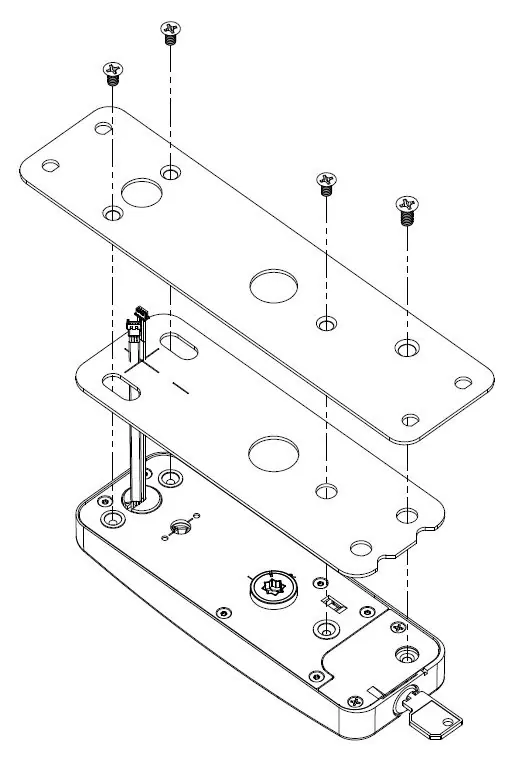

Montaż płytki montażowej do szyldu zewnętrznego.
Montaż płytki montażowej do szyldu zewnętrznego.
Instalacja trzpieni montażowych w szyldzie.
Instalacja trzpieni montażowych w szyldzie.

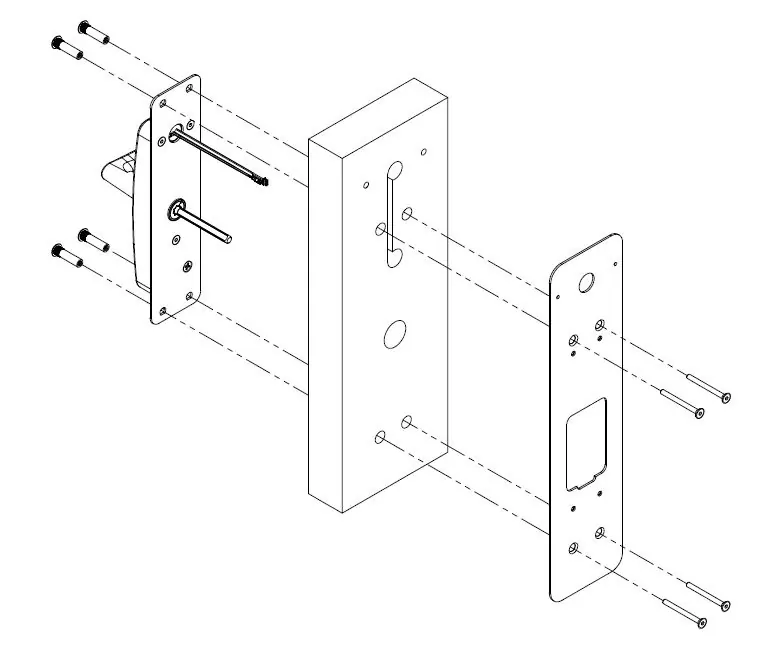

Montaż obudowy na drzwiach
Montaż obudowy na drzwiach

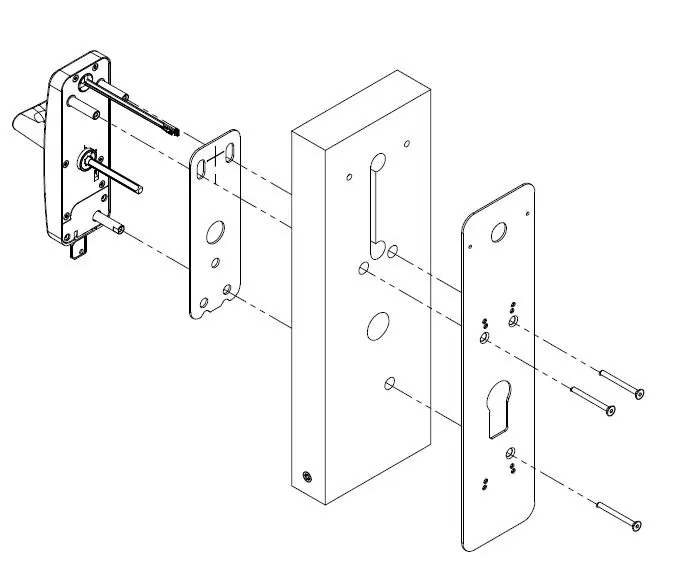

Montaż szyldu zewnętrznego na drzwiach.
Montaż szyldu zewnętrznego na drzwiach.
Przygotowanie do montażu mechanizmu wyjściowego.
Przygotowanie do montażu mechanizmu wyjściowego.
Montaż modułu baterii i pokrywy.
Montaż modułu baterii i pokrywy.
Montaż klamki zewnętrznej
Montaż klamki zewnętrznej
  1. Montaż wkładki bębenkowej (tylko dla MKO): Włóż wkładkę do obudowy, zabezpiecz śrubą nr 13, nałóż płytkę dostępową i przykręć dwiema śrubami nr 15.
  2. Opcja montażu z dodatkową płytką tylną: Jeśli jest wymagana, zainstaluj uszczelkę nr 18 i zabezpiecz płytkę nr 17 za pomocą trzech śrub nr 9 oraz jednej śruby nr 11.
  3. Montaż trzpienia zamka: Wsuń trzpień nr 3/4/5 (zależnie od urządzenia) do obudowy przedniej, aż usłyszysz kliknięcie.
  4. Montaż obudowy na drzwiach: Przeprowadź kable przez otwór, zainstaluj obudowę z uszczelką nr 19 i zabezpiecz płytką adaptacyjną (śruby nr 7) lub płytką tylną (śruby nr 8 i tuleje nr 2).
  5. Instalacja urządzenia wyjściowego: Postępuj zgodnie z instrukcją producenta urządzenia wyjściowego.
  6. Podłączenie kabli i obudowy baterii: Podłącz kable, schowaj ich nadmiar w otworze drzwi, zabezpiecz obudowę baterii śrubami nr 19 (lub nr 10 dla SVR), włóż baterie zgodnie z polaryzacją i załóż pokrywę.
  7. Montaż klamki zewnętrznej: Zainstaluj tuleję nr 1, załóż klamkę zgodnie z kierunkiem otwierania drzwi i zabezpiecz śrubą nr 6.

Testowanie funkcjonalności

Przed testem upewnij się, że drzwi są otwarte:

  • Przyłóż kartę testową.
  • Sprawdź, czy migają zielone i czerwone diody.
  • Obróć klamkę zewnętrzną, aby sprawdzić, czy rygiel lub pręty się cofają.
  • Zwolnij klamkę – powinna poruszać się swobodnie.
  • Naciśnij dźwignię panikową, aby sprawdzić retrakcję rygla/prętów.

Bezpieczeństwo i konserwacja

Używaj wyłącznie baterii alkalicznych. Podczas wiercenia otworów należy nosić okulary ochronne. Należy przestrzegać lokalnych przepisów budowlanych dotyczących wysokości montażu klamki.

Informacje o producencie

dormakaba

Profil marki

Praktyczna pomoc

Typowe problemy

Kable nie mieszczą się w otworze

Upewnij się, że nadmiar kabla został starannie wciśnięty z powrotem do otworu w drzwiach przed montażem obudowy baterii.

Brak retrakcji rygla podczas testu

Sprawdź, czy trzpień został poprawnie osadzony (powinien kliknąć) oraz czy kable są prawidłowo podłączone do złączy.

Przed użyciem

  • Przygotuj drzwi zgodnie z odpowiednim szablonem wiercenia.
  • Sprawdź, czy posiadasz wszystkie wymagane narzędzia (wiertła, wkrętaki, klucz imbusowy).
  • Upewnij się, że posiadasz baterie alkaliczne.
  • Zweryfikuj model urządzenia wyjściowego w tabeli dopasowania (Match-up Chart).
  • Załóż okulary ochronne przed rozpoczęciem wiercenia.

Ilustracje i schematy

  • Strona 6: Schematy montażu standardowego oraz z dodatkową płytką tylną.
  • Strona 7: Wykaz części zamiennych i śrub z numerami referencyjnymi.
  • Strona 8: Procedura montażu wkładki bębenkowej.
  • Strona 14: Instrukcja montażu klamki zewnętrznej i testowania funkcjonalności.

Zgodność modelu

  • Wszystkie urządzenia wyjściowe typu Surface Vertical Rod wymagają użycia szablonu DT-516418-15.
  • Dla urządzeń typu Rim i Concealed mount, zacznij od kroku 5.6.
  • Dla urządzeń typu Surface mount, zacznij od kroku 5.7.
