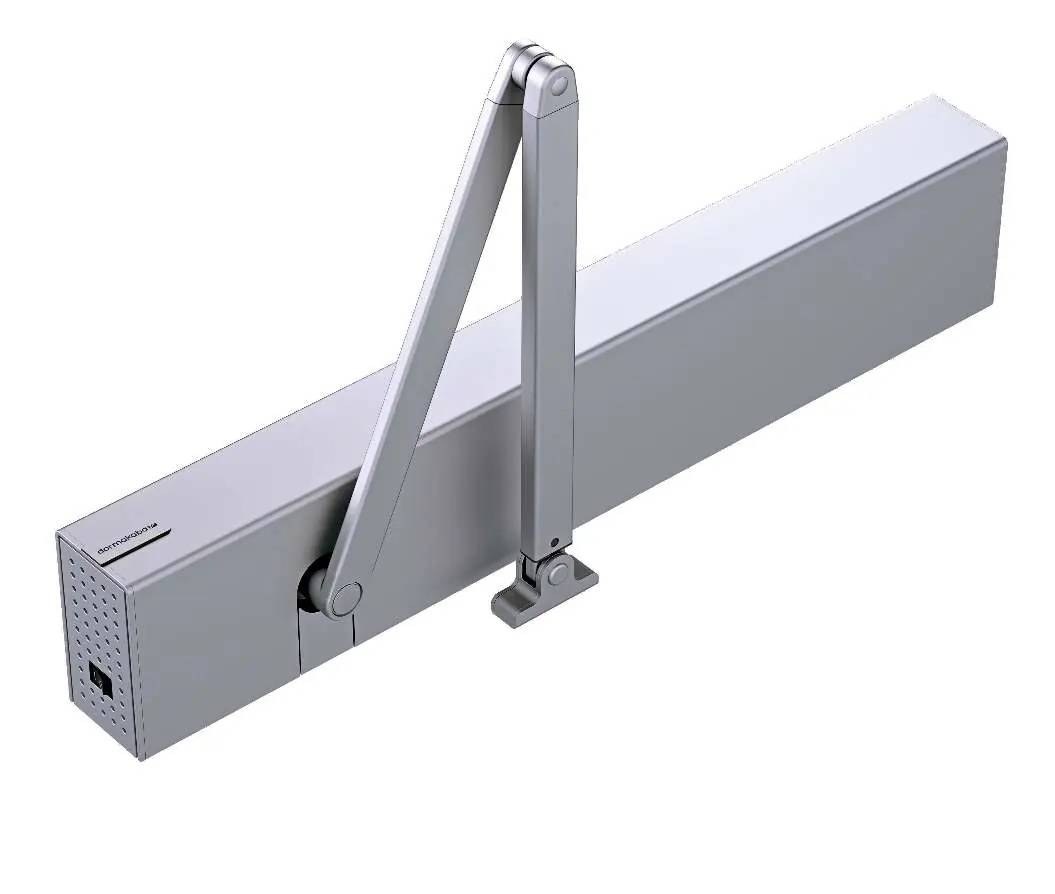

Instrukcja obsługi napędu do drzwi skrzydłowych dormakaba ED 100/ED 250
Szybki przewodnik po obsłudze, konfiguracji trybów pracy, konserwacji oraz rozwiązywaniu problemów z napędami do drzwi skrzydłowych dormakaba ED 100 i ED 250.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji elektromechanicznych napędów do drzwi skrzydłowych dormakaba ED 100 oraz ED 250. Urządzenia te służą do automatycznego otwierania i zamykania drzwi wewnętrznych. Użytkownik jest odpowiedzialny za regularną kontrolę instalacji i dokumentowanie przeglądów.
Bezpieczeństwo
- Prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Zabrania się dzieciom zabawy urządzeniem lub jego elementami sterującymi.
- Chronić napęd przed kontaktem z wodą i innymi cieczami.
- W przypadku drzwi szklanych należy stosować wyłącznie szkło bezpieczne.
- W strefach zamykania drzwi istnieje ryzyko przygniecenia, uderzenia lub pochwycenia.
- Nie blokować drzwi klinami ani innymi przedmiotami, gdyż uniemożliwia to ich bezpieczne zamknięcie w sytuacjach awaryjnych.
Obsługa i tryby pracy
Napędy posiadają cztery główne tryby pracy wybierane za pomocą przełącznika programów:
- OFF: Drzwi otwierają się automatycznie po aktywacji impulsu (np. przycisk noc/bank) i zamykają po upływie czasu.
- AUTOMATYCZNY: Standardowe otwieranie automatyczne po impulsie i zamykanie po zadanym czasie.
- OTWARCIE STAŁE: Drzwi pozostają otwarte przez cały czas aktywności funkcji.
- WYJŚCIE: Drzwi otwierają się automatycznie tylko po aktywacji wewnętrznego czujnika lub impulsu noc/bank.
Czyszczenie i konserwacja
- Przed czyszczeniem ustawić przełącznik w pozycji OFF lub OTWARCIE STAŁE, aby uniknąć niekontrolowanych ruchów.
- Czyścić wilgotną szmatką z użyciem łagodnych detergentów. Nie stosować środków ściernych.
- Nie dopuszczać do przedostania się cieczy do wnętrza napędu.
- Wymagany jest coroczny przegląd techniczny wykonywany przez wykwalifikowanego specjalistę.
Rozwiązywanie problemów
W przypadku awarii, sygnalizowanej czerwoną diodą LED na przełączniku, należy sprawdzić:
- Czy jest zasilanie sieciowe i czy włącznik jest w pozycji ON.
- Czy drzwi poruszają się swobodnie.
- Czy nie ma przeszkód w promieniu otwierania drzwi.
- Czy wybrano właściwy tryb pracy.
Aby zresetować błąd, należy ustawić przełącznik w pozycji OFF lub wyłączyć zasilanie na 10 sekund.
Informacje o producencie
dormakaba
Praktyczna pomoc
Typowe problemy
Czerwona dioda LED na przełączniku
Sygnalizuje awarię. Sprawdź zasilanie, swobodę ruchu drzwi oraz obecność przeszkód. Zresetuj urządzenie ustawiając przełącznik w pozycji OFF lub wyłączając zasilanie na 10 sekund.
Drzwi nie zamykają się w sytuacji awaryjnej
Upewnij się, że drzwi nie są zablokowane klinami lub innymi przedmiotami. W razie potrzeby użyj przycisku awaryjnego lub ręcznie przesuń drzwi o 10-20 cm w kierunku zamknięcia.
Przed użyciem
- Sprawdź, czy zasilanie jest włączone.
- Upewnij się, że w strefie pracy drzwi nie znajdują się żadne przeszkody.
- Zweryfikuj, czy wybrany tryb pracy na przełączniku odpowiada aktualnym potrzebom.
- Upewnij się, że drzwi mogą poruszać się swobodnie bez oporów mechanicznych.
Parametry w praktyce
- Temperatura pracy
- Urządzenie może pracować w zakresie od -15°C do +50°C.
- Klasa ochrony IP 20
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń, nie jest odporne na wilgoć.
- Maksymalna waga drzwi
- ED 100 do 160 kg, ED 250 do 400 kg.
Ilustracje i schematy
- Przełącznik wewnętrzny posiada dwa suwaki: przedni i tylny, których kombinacja ustawień (0, I, II) definiuje tryb pracy napędu.
Zgodność modelu
- Dormakaba gwarantuje kompatybilność tylko z akcesoriami znajdującymi się na liście urządzeń homologowanych.
- Użycie nieautoryzowanych akcesoriów może prowadzić do utraty funkcji lub uszkodzenia napędu.
