Instrukcja obsługi panelu słonecznego Vevor 100W/200W/400W
Szybki przewodnik po instalacji i użytkowaniu paneli słonecznych Vevor (100W, 200W, 400W). Zawiera schematy połączeń równoległych, parametry techniczne oraz ważne ostrzeżenia dotyczące bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy paneli słonecznych Vevor o mocy 100W, 200W oraz 400W. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, schematy połączeń równoległych oraz specyfikacje techniczne. Użytkownik jest zobowiązany do przestrzegania zasad bezpieczeństwa, aby uniknąć porażenia prądem lub uszkodzenia urządzenia.
Bezpieczeństwo
- Nie używaj produktu, jeśli został uszkodzony (np. mocno zgnieciony).
- Nie demontuj ani nie modyfikuj panelu.
- Nie umieszczaj metalowych przedmiotów między panelem a ładowanym urządzeniem (ryzyko pożaru).
- Prace instalacyjne są zabronione podczas burzy.
- Upewnij się, że bieguny dodatni i ujemny są podłączone prawidłowo, aby uniknąć zwarć.
- Podczas czyszczenia odłącz kabel zasilający i ładowane urządzenie.
Opis scenariusza operacji
Panel słoneczny wymaga zewnętrznego kontrolera ładowania oraz akumulatora (zakup we własnym zakresie). W przypadku akumulatorów 12V, upewnij się, że napięcie akumulatora jest wyższe niż 10,8V przed podłączeniem do kontrolera, a bezpieczne napięcie ładowania nie przekracza 13,86V.
Schematy połączeń
Instrukcja przedstawia schematy połączeń równoległych dla różnych konfiguracji mocy (100W*2, 100W*4, 200W*2, 400W*2). Wymagane przewody równoległe należy zakupić oddzielnie.
Dane techniczne
Panele wykonane są z krzemu monokrystalicznego i posiadają stopień ochrony IP65. Zakres temperatury pracy wynosi od -20 do 65 stopni Celsjusza. Szczegółowe parametry (napięcie obwodu otwartego, prąd zwarciowy, napięcie robocze) różnią się w zależności od modelu (100W, 200W, 400W) i są dostępne w tabelach parametrów produktu w instrukcji.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Szkodliwe zakłócenia radiowe lub telewizyjne
Zmień orientację lub położenie anteny odbiorczej, zwiększ odległość między produktem a odbiornikiem lub podłącz produkt do innego obwodu elektrycznego.
Ryzyko zwarcia
Upewnij się, że bieguny dodatni i ujemny są podłączone prawidłowo.
Przed użyciem
- Sprawdź, czy miejsce instalacji jest wolne od przeszkód i dobrze oświetlone.
- Upewnij się, że konstrukcja wsporcza jest stabilna.
- Sprawdź izolację obwodu i niezawodność połączeń.
- Upewnij się, że napięcie akumulatora 12V jest wyższe niż 10,8V przed podłączeniem do kontrolera.
- Upewnij się, że bezpieczne napięcie ładowania akumulatora jest poniżej 13,86V.
Parametry w praktyce
- Stopień ochrony IP65
- Urządzenie jest pyłoszczelne i odporne na strumień wody.
- Temperatura pracy
- Zakres temperatur, w którym panel może bezpiecznie pracować (-20 do 65 stopni Celsjusza).
Ilustracje i schematy

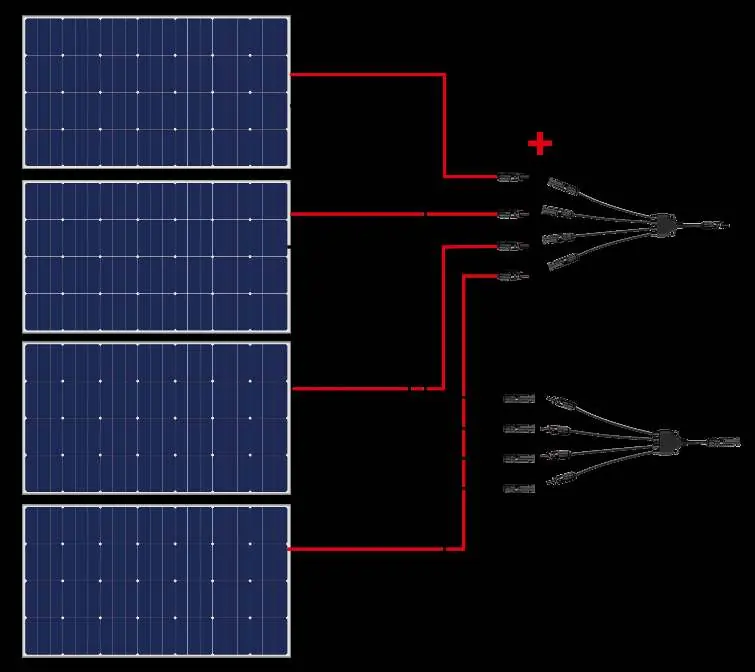

- Schemat połączeń równoległych pokazuje, jak łączyć wiele paneli za pomocą rozdzielaczy, aby zwiększyć prąd przy zachowaniu napięcia.

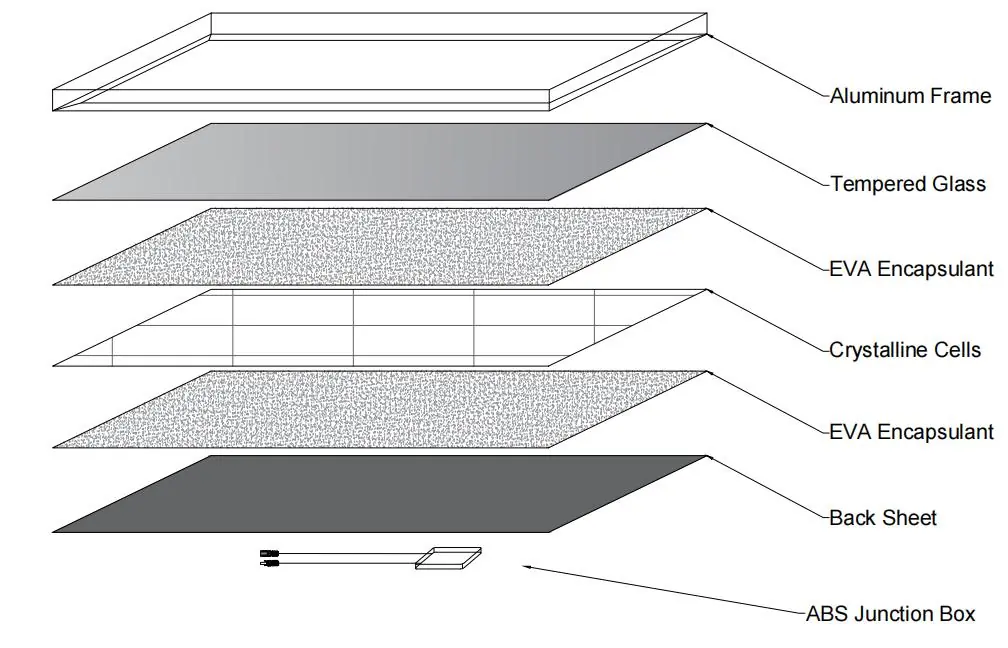

- Schemat budowy panelu przedstawia warstwy: ramę aluminiową, szkło hartowane, enkapsulację EVA, ogniwa krystaliczne i puszkę przyłączeniową ABS.
Zgodność modelu
- Kontroler ładowania i akumulator nie są dołączone do zestawu.
- Wymagane przewody do połączeń równoległych należy zakupić samodzielnie.
