Uchwyt tablicy rejestracyjnej Rizoma Fox PTS718 to wysokiej jakości akcesorium motocyklowe zaprojektowane z myślą o estetyce i zgodności z europejskimi normami. Produkt jest dostarczany jako zestaw do samodzielnego montażu, wymagający precyzyjnego dopasowania do konkretnego modelu motocykla.

Uchwyt tablicy rejestracyjnej Rizoma Fox PTS718
Uchwyt tablicy rejestracyjnej Rizoma Fox PTS718

Bezpieczeństwo i instalacja

Montaż powinien być przeprowadzony przez wykwalifikowany personel techniczny. Niewłaściwa instalacja może prowadzić do uszkodzenia układu elektrycznego, pożaru lub wypadku. Przed przystąpieniem do prac należy upewnić się, że motocykl stoi stabilnie, a silnik i układ wydechowy są zimne. Należy bezwzględnie odłączyć akumulator przed ingerencją w instalację elektryczną (oświetlenie tablicy, kierunkowskazy).

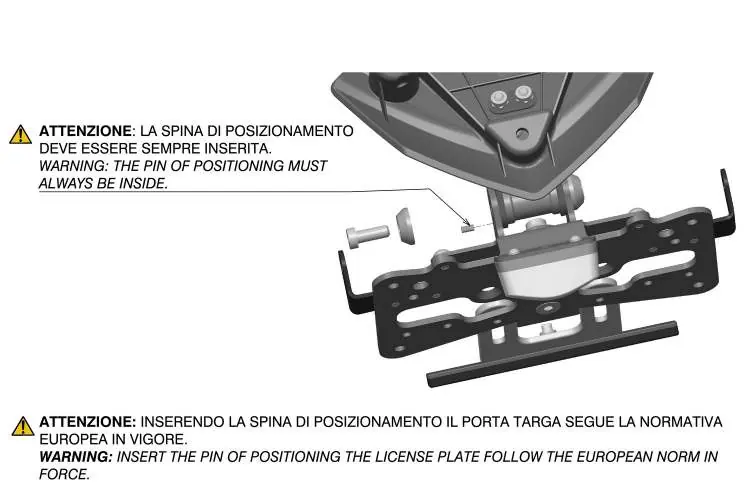

Włóż kołek pozycjonujący w uchwyt tablicy rejestracyjnej.
Włóż kołek pozycjonujący w uchwyt tablicy rejestracyjnej.

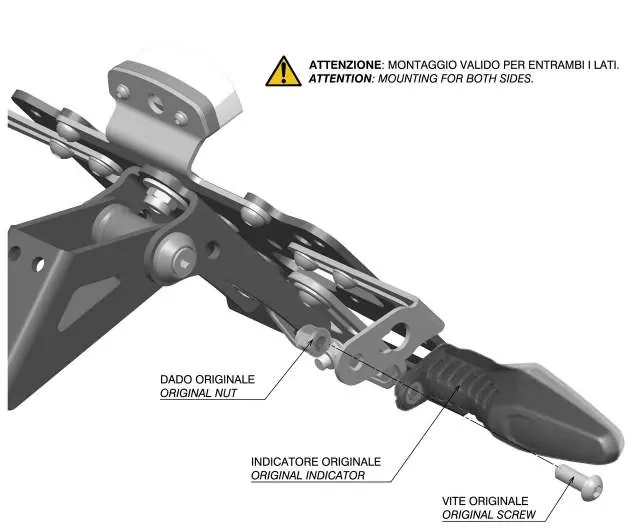

Zamontuj kierunkowskazy przy użyciu oryginalnych śrub i nakrętek.
Zamontuj kierunkowskazy przy użyciu oryginalnych śrub i nakrętek.

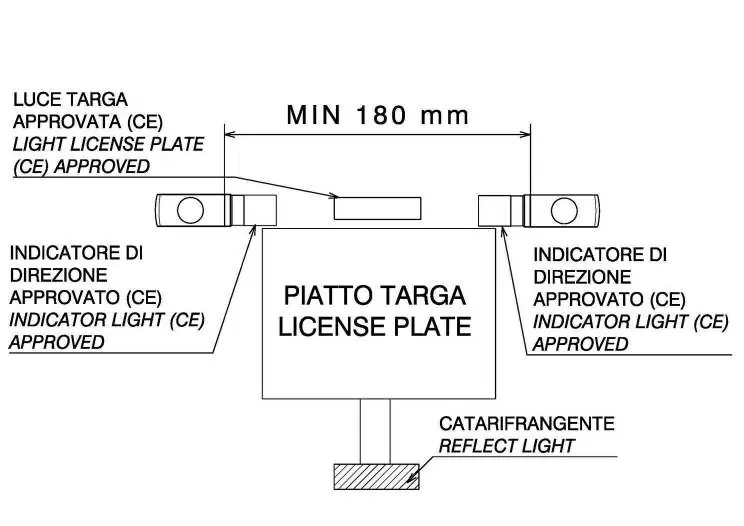

Upewnij się, że zachowano minimalny odstęp 180 mm między kierunkowskazami.
Upewnij się, że zachowano minimalny odstęp 180 mm między kierunkowskazami.

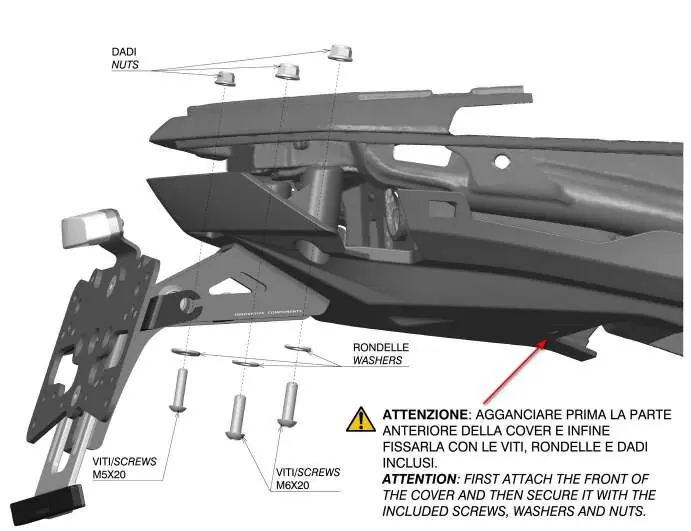

Zaczep przednią część osłony, a następnie przykręć ją śrubami, podkładkami i nakrętkami.
Zaczep przednią część osłony, a następnie przykręć ją śrubami, podkładkami i nakrętkami.

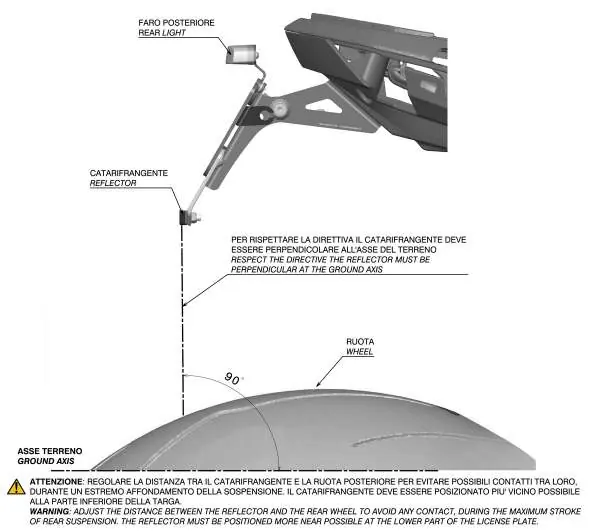

Ustaw odblask prostopadle do podłoża.
Ustaw odblask prostopadle do podłoża.

Procedura montażu

Proces instalacji obejmuje montaż światła tylnego, mocowanie uchwytu do wspornika oraz prowadzenie przewodów elektrycznych. Kluczowe jest użycie dołączonych śrub i podkładek oraz zachowanie odpowiednich momentów dokręcania. Należy pamiętać o umieszczeniu trzpienia pozycjonującego, który zapewnia zgodność z normami europejskimi. Po montażu konieczne jest sprawdzenie poprawności działania wszystkich układów motocykla, w tym hamulców, sprzęgła, świateł i układu kierowniczego.

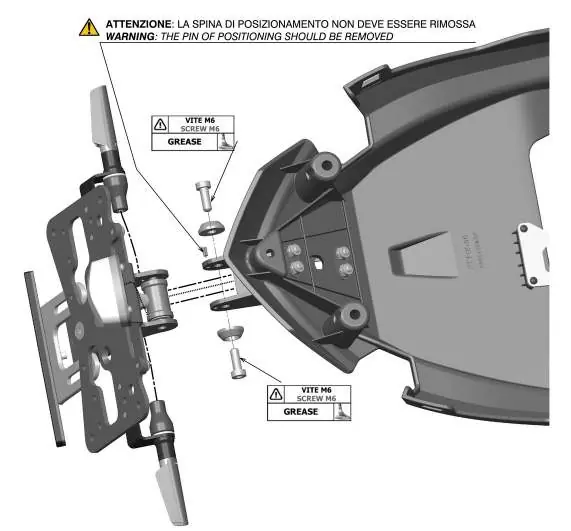

Montaż uchwytu do wspornika
Montaż uchwytu do wspornika

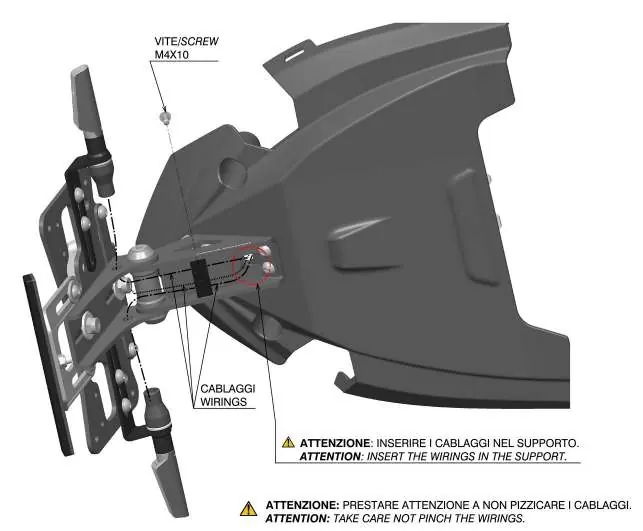

Prowadzenie przewodów elektrycznych
Prowadzenie przewodów elektrycznych

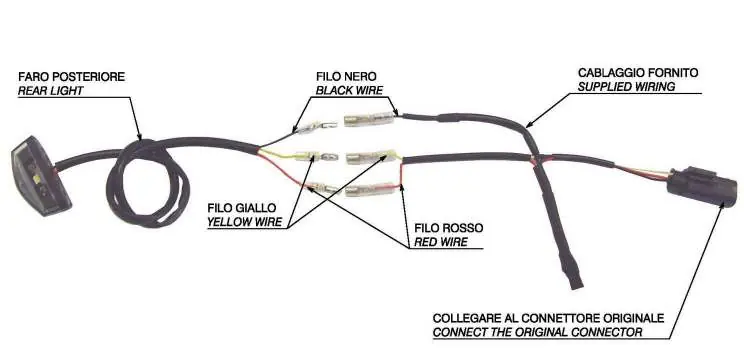

Schemat połączeń elektrycznych światła tylnego
Schemat połączeń elektrycznych światła tylnego

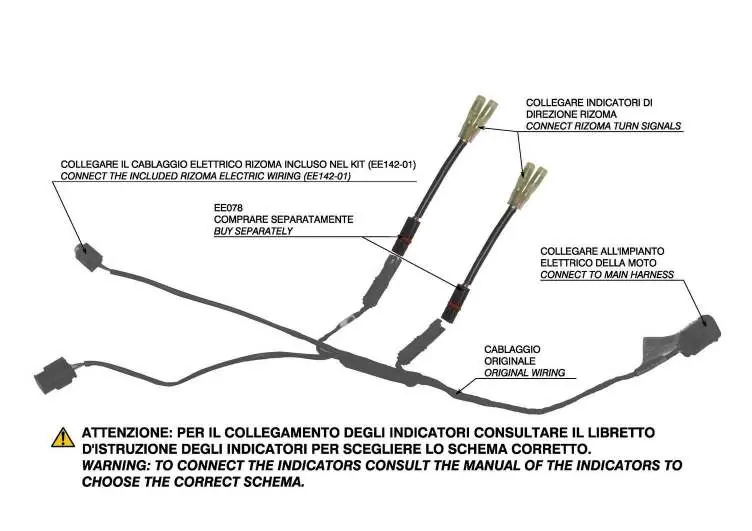

Podłączenie kierunkowskazów
Podłączenie kierunkowskazów

Konserwacja i ograniczenia

Uchwyt wymaga regularnej kontroli stanu technicznego. Do czyszczenia należy używać wyłącznie neutralnych detergentów i zimnej wody; stosowanie agresywnych środków chemicznych lub szorstkich gąbek może trwale uszkodzić powierzchnię. Produkt nie jest kompatybilny z użyciem toreb bocznych. W przypadku stwierdzenia uszkodzeń, deformacji lub zużycia, należy niezwłocznie skontaktować się z autoryzowanym dealerem Rizoma. Wszelkie modyfikacje produktu lub cięcie przewodów skutkują utratą gwarancji.

Praktyczna pomoc

Typowe problemy

Niezgodność z torbami bocznymi

Uchwyt tablicy rejestracyjnej PTS718 nie jest kompatybilny z użyciem toreb bocznych.

Uszkodzenie powierzchni podczas czyszczenia

Nie używaj detergentów, odtłuszczaczy ani szorstkich gąbek. Stosuj wyłącznie neutralne detergenty i zimną wodę.

Ryzyko zwarcia w instalacji elektrycznej

Przed montażem oświetlenia odłącz akumulator. Upewnij się, że wszystkie połączenia są zaizolowane i zachowana jest właściwa polaryzacja.

Przed użyciem

  • Sprawdź kompletność zestawu zgodnie z listą części.
  • Upewnij się, że motocykl stoi stabilnie na podłożu.
  • Poczekaj, aż silnik i układ wydechowy ostygną do temperatury otoczenia.
  • Przygotuj narzędzia: klucze imbusowe 3 mm i 4 mm oraz klucze płaskie 8 mm i 10 mm.
  • Odłącz akumulator przed pracami przy instalacji elektrycznej.

Parametry w praktyce

Czas montażu
Szacowany czas instalacji wynosi 20-25 minut (nie uwzględnia demontażu oryginalnych części OEM).
Poziom trudności
Średni poziom trudności montażu.
Trzpień pozycjonujący
Element niezbędny do zachowania zgodności z europejskimi normami; nie może być usuwany.

Ilustracje i schematy

  • Schemat połączeń elektrycznych wskazuje na konieczność poprawnego łączenia przewodów (czarny, żółty, czerwony) z oryginalną wiązką.
  • Rysunki techniczne pokazują poprawne prowadzenie przewodów wewnątrz wspornika, aby uniknąć ich przycięcia.
  • Wskazówki dotyczące kątów widoczności tablicy rejestracyjnej zgodnie z wymogami prawnymi.

Zgodność modelu

  • Produkt może nie być kompatybilny z niektórymi akcesoriami typu aftermarket.
  • Wymagana weryfikacja homologacji drogowej w kraju użytkowania.
