Instrukcja obsługi generatora benzynowego Draper 2200W 16066
Szybki przewodnik po instrukcji obsługi generatora benzynowego Draper 2200W (model 16066). Dowiedz się, jak bezpiecznie uruchomić, konserwować i rozwiązywać problemy z urządzeniem.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić generator, należy napełnić zbiorniki paliwa i oleju, uziemić urządzenie, ustawić wyłącznik silnika w pozycji ON, ustawić ssanie (zamknięte dla zimnego silnika) i pociągnąć za linkę rozrusznika. str. 11, 12, 13
Najważniejsze czynności
- Uruchamianie generatora str. 13
- Wymiana oleju str. 16
Pierwsze uruchomienie
- Sprawdź poziom oleju i paliwa, upewnij się, że generator jest uziemiony i stoi na płaskim podłożu. str. 11, 12
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Silnik nie uruchamia się
Sprawdź wyłącznik silnika, poziom paliwa/oleju, kranik paliwa, świecę zapłonową, ssanie i filtr powietrza.
str. 19Konserwacja i reset
- Wymiana oleju: po pierwszych 20h, potem co 100h. Filtr powietrza: czyszczenie co 50h. str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc znamionowa | 2000W | Ciągła moc wyjściowa | str. 4 |
| Moc szczytowa | 2200W | Maksymalna moc wyjściowa | str. 4 |
| Pojemność silnika | 196cc | Pojemność skokowa | str. 4 |
| Pojemność zbiornika paliwa | 15L | Pojemność paliwa | str. 4 |
Gdzie szukać w PDF
- Przygotowanie str. 11, 12
- Konserwacja str. 16, 17, 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Generator benzynowy Draper 2200W (model 16066) to urządzenie zasilane silnikiem czterosuwowym, przeznaczone do generowania energii elektrycznej. Przed pierwszym użyciem należy bezwzględnie sprawdzić poziom oleju i paliwa. Urządzenie wymaga uziemienia przed uruchomieniem. Należy pamiętać, że generatora nie wolno używać w pomieszczeniach zamkniętych ze względu na ryzyko zatrucia tlenkiem węgla.
Montaż urządzenia

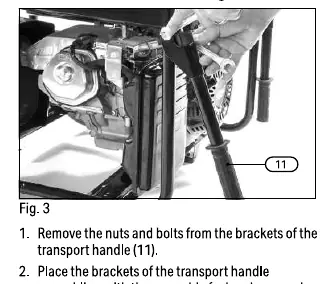

Przed użyciem należy zamontować koła, stopki gumowe oraz uchwyty transportowe zgodnie z instrukcjami na stronie 10. Należy upewnić się, że wszystkie śruby są dokręcone, ale nie należy ich przekręcać, aby nie uszkodzić ramy.
Przygotowanie do pracy
- Paliwo: Używać benzyny bezołowiowej E10 (95 RON). Nie mieszać paliwa z olejem. Nie przepełniać zbiornika.
- Olej: Używać oleju SAE 15W-40. Sprawdzać poziom przed każdym użyciem.
- Uziemienie: Podłączyć przewód uziemiający do zacisku uziemienia (4) i wbić pręt uziemiający w ziemię.
Uruchamianie generatora
- Upewnić się, że zbiorniki paliwa i oleju są pełne.
- Podłączyć przewód świecy zapłonowej.
- Ustawić wyłącznik silnika (10) w pozycji ON.

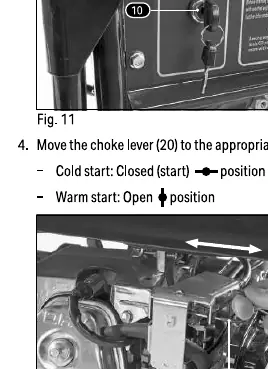

- Ustawić dźwignię ssania (20) w pozycji zamkniętej (dla zimnego silnika) lub otwartej (dla ciepłego silnika).
- Pociągnąć za linkę rozrusznika (12), aż poczuje się opór, a następnie energicznie pociągnąć.
- Po uruchomieniu silnika stopniowo przestawić dźwignię ssania do pozycji otwartej.
Konserwacja
Regularna konserwacja jest kluczowa dla żywotności urządzenia:
- Olej: Wymiana po pierwszych 20 godzinach pracy, a następnie co 100 godzin lub co 6 miesięcy.
- Filtr powietrza: Czyszczenie co 50 godzin lub co 3 miesiące.
- Świeca zapłonowa: Sprawdzanie i czyszczenie co 50 godzin lub co 3 miesiące.
- Filtr paliwa: Sprawdzanie i czyszczenie co 100 godzin lub co 6 miesięcy.
Bezpieczeństwo
Generatora nie wolno używać w deszczu, w wilgotnych warunkach ani w pobliżu materiałów łatwopalnych. Nigdy nie dotykać gorących części silnika ani tłumika podczas pracy. W przypadku awarii lub nietypowej pracy należy natychmiast wyłączyć urządzenie.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź, czy wyłącznik silnika jest w pozycji ON, czy poziom paliwa i oleju jest wystarczający, czy kranik paliwa jest otwarty oraz czy świeca zapłonowa jest podłączona.
Silnik gaśnie podczas pracy
Sprawdź poziom paliwa, upewnij się, że obciążenie nie przekracza mocy znamionowej generatora.
Brak napięcia na wyjściu
Sprawdź, czy wyłączniki automatyczne (circuit breakers) nie zostały wyzwolone. Jeśli tak, odłącz urządzenia, zresetuj wyłącznik i uruchom ponownie.
Przed użyciem
- Sprawdź poziom oleju silnikowego (SAE 15W-40).
- Sprawdź poziom paliwa (benzyna bezołowiowa E10).
- Upewnij się, że generator jest uziemiony.
- Sprawdź, czy filtr powietrza jest czysty.
- Upewnij się, że wszystkie urządzenia zewnętrzne są odłączone przed uruchomieniem.
- Sprawdź, czy generator stoi na stabilnym, płaskim podłożu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc znamionowa
- 2000W - ciągła moc wyjściowa, którą generator może dostarczać bezpiecznie.
- Moc szczytowa
- 2200W - maksymalna moc, którą generator może dostarczyć przez krótki czas (np. przy rozruchu silników).
- Pojemność zbiornika paliwa
- 15 litrów.
- Pojemność oleju
- 0,6 litra.
Ilustracje i schematy
- 1: Woltomierz
- 2: Wyłącznik automatyczny AC
- 10: Wyłącznik silnika
- 12: Rozrusznik ręczny
- 20: Dźwignia ssania
Zgodność modelu
- Używać wyłącznie benzyny bezołowiowej E10.
- Używać wyłącznie oleju SAE 15W-40.
- Gniazdo 12V DC służy wyłącznie do ładowania akumulatorów kwasowo-ołowiowych.
