Instrukcja obsługi urządzenia do osadzania opon Draper 19L 80000
Szybki przewodnik po instrukcji obsługi urządzenia do osadzania opon Draper 19L (model 80000). Dowiedz się, jak bezpiecznie ładować zbiornik, montować dyszę wylotową i prawidłowo używać urządzenia do osadzania opon bezdętkowych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie Draper 19L Tyre Bead Seater służy do osadzania opon bezdętkowych na obręczy poprzez gwałtowne uwolnienie sprężonego powietrza ze zbiornika. str. 5, 10
Najważniejsze czynności
- Ładowanie zbiornika str. 10
- Osadzanie opony str. 10
Problemy i rozwiązania
Nieszczelność dyszy
Zastosuj taśmę PTFE na gwincie dyszy.
str. 9Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność | 19L | Pojemność zbiornika | str. 5 |
| Ciśnienie robocze | 85-115 psi | Zalecane ciśnienie pracy | str. 5 |
Gdzie szukać w PDF
- Opis techniczny i części str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Urządzenie Draper 19L Tyre Bead Seater (model 80000) służy do osadzania opon bezdętkowych na obręczy poprzez gwałtowne uwolnienie sprężonego powietrza. Urządzenie posiada zbiornik o pojemności 19 litrów i jest przeznaczone do użytku z oponami samochodowymi, rolniczymi oraz ATV. Maksymalne ciśnienie robocze wynosi 145 psi (10 bar), a zalecane ciśnienie operacyjne to 85-115 psi (6-8 bar).

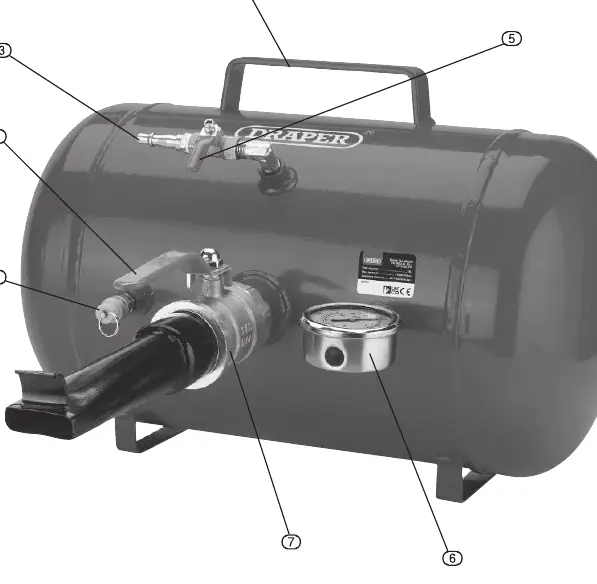

Opis urządzenia
Główne elementy urządzenia to:
- Zawór bezpieczeństwa
- Dźwignia zaworu spustowego
- Przyłącze wlotu powietrza
- Manometr
- Dysza wylotowa

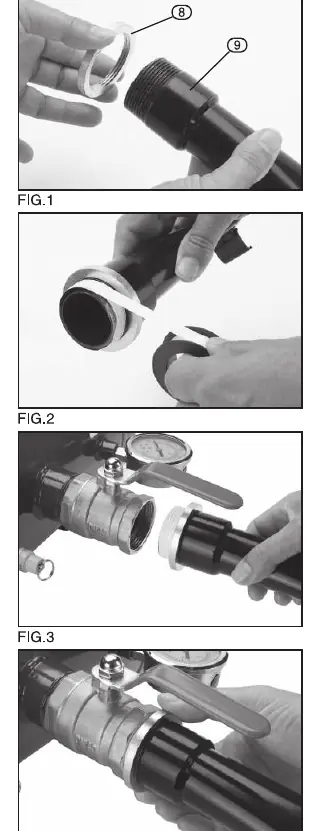

Montaż
Przed użyciem należy zamontować dyszę wylotową:
- Sprawdź, czy wszystkie elementy są w dobrym stanie.
- Wkręć dyszę wylotową mocno w port wylotowy powietrza.
- Zaleca się użycie taśmy PTFE (lub odpowiednika) na gwincie, aby zapewnić szczelność i łatwość demontażu.
Obsługa
Ładowanie zbiornika
Podłącz przewód powietrzny do zaworu wlotowego na urządzeniu. Otwórz zawór wlotowy i napełnij zbiornik do wymaganego ciśnienia (zalecane 85-115 psi w zależności od opony).
Używanie urządzenia
- Ustaw dyszę wylotową tak, aby kołnierz dyszy spoczywał na obręczy koła.
- Upewnij się, że stopki opony są dobrze nasmarowane, a koło znajduje się na stojaku z zaworem skierowanym do góry.
- Ustaw urządzenie pod kątem między 50 a 70 stopni, tak aby dysza była skierowana bezpośrednio w szczelinę między oponą a kołem.
- Trzymając urządzenie pewnie, szybko otwórz zawór spustowy. Jeśli opona nie osadzi się, naładuj zbiornik i powtórz procedurę.
Bezpieczeństwo
- Przed użyciem przeczytaj i zrozum instrukcję obsługi.
- Upewnij się, że dźwignia zaworu spustowego jest w pozycji zamkniętej przed podłączeniem zasilania powietrzem.
- Nie używaj urządzenia w wilgotnym lub mokrym środowisku.
- Przechowuj urządzenie poza zasięgiem dzieci.
- Regularnie sprawdzaj stan techniczny urządzenia; uszkodzone części należy naprawić lub wymienić przed dalszym użyciem.
Utylizacja
Po zakończeniu okresu eksploatacji urządzenie należy zutylizować zgodnie z lokalnymi przepisami. Nie wyrzucać z odpadami domowymi, nie spalać i nie porzucać w środowisku.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Nieszczelność na połączeniu dyszy
Upewnij się, że dysza jest mocno dokręcona i użyto taśmy PTFE na gwincie.
Opona nie osadza się na obręczy
Sprawdź, czy ciśnienie w zbiorniku mieści się w zakresie 85-115 psi oraz czy kąt ustawienia dyszy wynosi 50-70 stopni.
Przed użyciem
- Sprawdź, czy urządzenie nie posiada uszkodzeń mechanicznych.
- Upewnij się, że dźwignia zaworu spustowego jest w pozycji zamkniętej.
- Sprawdź, czy dysza wylotowa jest poprawnie zamontowana i uszczelniona.
- Upewnij się, że opona jest odpowiednio nasmarowana.
Parametry w praktyce
- Pojemność zbiornika
- 19 litrów (5 galonów)
- Ciśnienie robocze
- 85-115 psi (6-8 bar)
- Ciśnienie maksymalne
- 145 psi (10 bar)
Ilustracje i schematy
- 1. Zawór bezpieczeństwa
- 2. Dźwignia zaworu spustowego
- 3. Przyłącze wlotu powietrza
- 5. Dźwignia zaworu wlotowego
