Instrukcja obsługi dozownika folii maskującej ATD 6558
Kompletny przewodnik po montażu i obsłudze dozownika folii maskującej ATD 6558. Sprawdź instrukcje krok po kroku, listę części zamiennych oraz specyfikację urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dozownik folii maskującej ATD 6558 to urządzenie do obsługi folii przez jedną osobę. Instrukcja zawiera szczegółowy proces montażu ramy, kół, prętów rolki oraz noża do folii. str. 1, 2
Najważniejsze czynności
- Montaż kół str. 2
- Montaż noża do folii str. 2
Pierwsze uruchomienie
- Załaduj folię na pręt (05 i 06) i przeprowadź ją przez dozownik. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary po złożeniu | 50" x 23.6" x 28.3" | Wymiary zewnętrzne urządzenia | str. 1 |
Gdzie szukać w PDF
- Strona tytułowa i cechy str. 1
- Instrukcja montażu str. 2
- Schematy montażowe str. 3, 4
- Części zamienne str. 5
- Gwarancja str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Dozownik folii maskującej ATD 6558 to urządzenie zaprojektowane do obsługi przez jedną osobę, umożliwiające szybkie i płynne cięcie folii. Urządzenie wyposażone jest w duże koła ułatwiające manewrowanie oraz posiada powłokę proszkową zapewniającą odporność na korozję. Dozownik mieści standardowe rolki folii o maksymalnej szerokości 47,2 cala i maksymalnej średnicy 11,8 cala.
Montaż urządzenia
Proces montażu składa się z następujących kroków:
- Rozpakuj wszystkie komponenty i porównaj je z listą części.
- Przymocuj koła (17) do słupka kół (1), zabezpieczając je podkładkami płaskimi (14) i zawleczkami (16).
- Złóż tylny wspornik (3) z zespołem kół, używając śrub (12 i 15). Przymocuj przedni wspornik (4) do przedniego słupka za pomocą śrub (12 i 15).
- Zamontuj dolny słupek (7) pomiędzy przednim i tylnym wspornikiem za pomocą śrub (13).
- Zamontuj pręt rolki folii (5) z uchwytem (6) pomiędzy wspornikami.
- Zamontuj platformę dozownika (10) pomiędzy przednim i tylnym wspornikiem za pomocą śrub (13).
- Zamontuj kwadratowy pręt (9) pomiędzy wspornikami za pomocą śrub (11).
- Przymocuj rury kwadratowe (18) do dolnego słupka (7) za pomocą klamer z pokrętłami (19).
- Zamontuj nóż do folii (8) do kwadratowego pręta (9), używając taśmy samoprzylepnej znajdującej się z tyłu noża.
- Załaduj folię maskującą na pręt (05 i 06).
- Przeprowadź folię przez dozownik.
Części zamienne
W przypadku konieczności zamówienia części zamiennych, należy podać numer modelu, numer części oraz opis. Lista części zawiera m.in. słupki, wsporniki, pręty, koła oraz zestaw montażowy (Hardware Kit).
Gwarancja
Produkt objęty jest 12-miesięczną ograniczoną gwarancją od daty zakupu. Gwarancja obejmuje wady materiałowe i wykonawcze. Należy zachować dowód zakupu.
Praktyczna pomoc
Przed użyciem
- Rozpakuj wszystkie elementy i sprawdź ich kompletność zgodnie z listą części.
- Przygotuj narzędzia niezbędne do montażu śrub.
- Upewnij się, że rolka folii mieści się w limitach: szerokość do 47,2 cala, średnica do 11,8 cala.
- Sprawdź, czy wszystkie połączenia śrubowe są dokręcone.
Parametry w praktyce
- Maksymalna szerokość rolki
- 47,2 cala
- Maksymalna średnica rolki
- 11,8 cala
- Wymiary po złożeniu
- 50" x 23,6" x 28,3"
Ilustracje i schematy

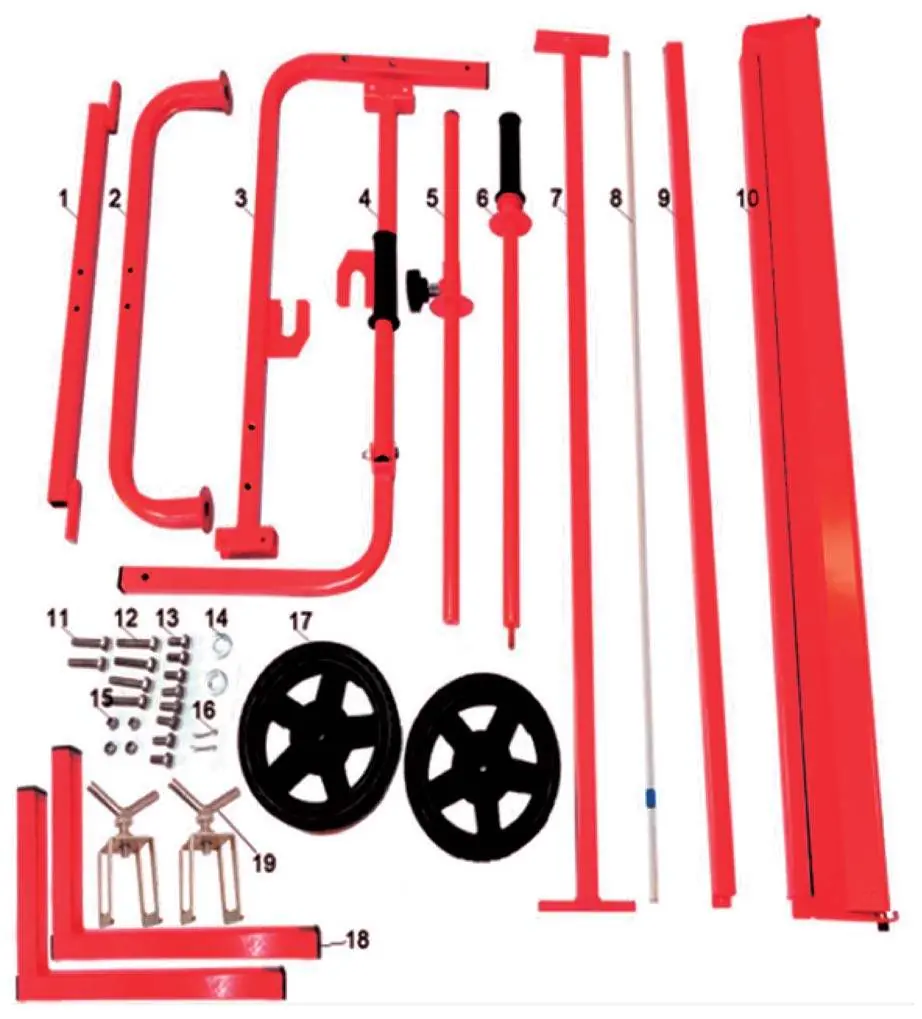

- Rysunek 1: Wykaz wszystkich części składowych.
- Rysunek 2: Montaż kół do słupka.

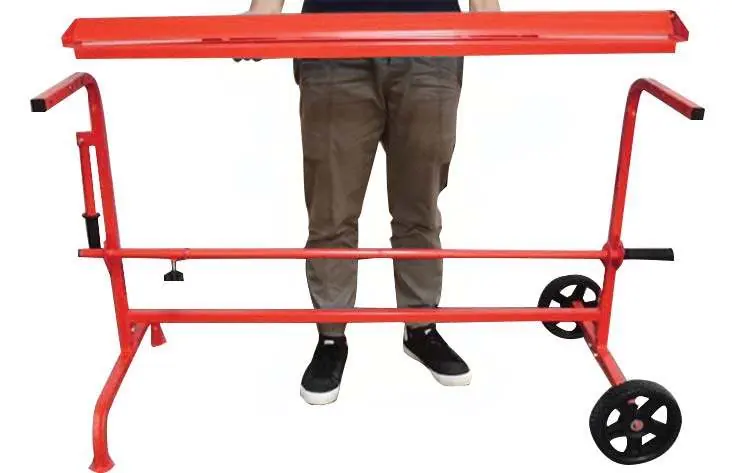

- Rysunek 3-8: Kolejne etapy montażu ramy i wsporników.
- Rysunek 9: Montaż noża do folii.

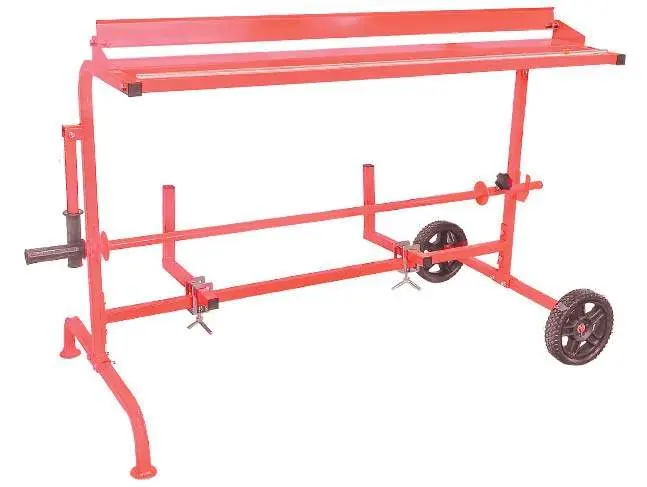

- Rysunek 10: Gotowy dozownik z załadowaną folią.
Zgodność modelu
- Przeznaczony do standardowych rolek folii maskującej.
