Instrukcja obsługi urządzenia do osadzania opon Sealey TC904
Praktyczny przewodnik po obsłudze urządzenia do osadzania opon Sealey TC904. Dowiedz się, jak bezpiecznie ładować zbiornik, obsługiwać spust i prawidłowo ustawiać narzędzie przy oponach samochodowych i ciężarowych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie Sealey TC904 służy do osadzania opon bezdętkowych na felgach poprzez gwałtowne uwolnienie sprężonego powietrza ze zbiornika o pojemności 19 litrów. str. 1
Najważniejsze czynności
- Ładowanie zbiornika str. 2
- Usuwanie klucza bezpieczeństwa str. 2
Pierwsze uruchomienie
- Podłącz przewód powietrzny do wlotu 1/4" BSP, napełnij zbiornik do max 150 psi, zamknij kurek i odłącz przewód. str. 2
Problemy i rozwiązania
Opona nie osadza się na feldze
Zwiększ ciśnienie w zbiorniku i powtórz procedurę.
str. 2Konserwacja i reset
- Codziennie spuszczaj kondensat, co 3 miesiące sprawdzaj korozję wewnątrz, raz w roku wykonuj przegląd. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne ciśnienie | 150 psi (10.4 bar) | Limit ciśnienia roboczego zbiornika | str. 1 |
| Pojemność zbiornika | 19 litrów | Pojemność zbiornika ciśnieniowego | str. 1 |
Gdzie szukać w PDF
- Bezpieczeństwo i specyfikacja str. 1
- Obsługa i konserwacja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Urządzenie Sealey TC904 służy do osadzania opon bezdętkowych na felgach poprzez gwałtowne uwolnienie sprężonego powietrza. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, ponieważ urządzenie jest zbiornikiem ciśnieniowym. Operator musi stosować środki ochrony osobistej, w tym okulary ochronne i nauszniki.
Dane techniczne
- Model: TC904
- Maksymalne ciśnienie: 150 psi (10.4 bar)
- Pojemność zbiornika: 19 litrów
- Przyłącze powietrza: 1/4 cala BSP
Ładowanie urządzenia
- Podłącz przewód powietrzny do wlotu (1/4 cala BSP).
- Otwórz zawór przewodu powietrznego oraz kurek na wlocie urządzenia.
- Napełnij zbiornik do wymaganego ciśnienia (maksymalnie 150 psi).
- Zamknij kurek wlotowy, zamknij zawór przewodu powietrznego i odłącz przewód.
Obsługa w pozycji poziomej
- Ustaw kołnierz lufy na górze.
- Nasmaruj stopki opony i umieść koło na stojaku (dolna stopka powinna być już osadzona).
- Podłącz przewód powietrzny do zaworu koła, aby wspomóc proces pompowania.
- Umieść urządzenie tak, aby kołnierz lufy opierał się o felgę naprzeciwko zaworu koła.
- Usuń klucz bezpieczeństwa znajdujący się za przyciskiem spustu.
- Ustaw urządzenie pod kątem 50-70 stopni, celując w największą szczelinę między oponą a felgą.
- Trzymając urządzenie pewnie, naciśnij spust, aby uwolnić powietrze.
- Jeśli opona się nie osadzi, zwiększ ciśnienie w zbiorniku i powtórz procedurę.
Obsługa w pozycji pionowej
Procedura przeznaczona wyłącznie dla opon ciężarowych.
- Ustaw kołnierz lufy na dole.
- Oprzyj koło o ścianę lub solidną podporę (zawór koła musi być na dole, skierowany do operatora).
- Podłącz przewód powietrzny do zaworu koła.
- Ustaw urządzenie pod kątem 50-70 stopni, celując w największą szczelinę między oponą a felgą.
- Usuń klucz bezpieczeństwa i naciśnij spust.
- Jeśli opona się nie osadzi, zwiększ ciśnienie w zbiorniku i powtórz procedurę.
Konserwacja i bezpieczeństwo
- Codziennie spuszczaj kondensat ze zbiornika.
- Co trzy miesiące sprawdzaj wnętrze zbiornika pod kątem korozji.
- Raz w roku wykonuj szczegółowy przegląd techniczny.
- Nigdy nie używaj urządzenia bez zamontowanego zaworu bezpieczeństwa.
- Nie modyfikuj urządzenia ani nie używaj go do celów innych niż przeznaczone.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Opona nie osadza się na feldze
Zwiększ ciśnienie w zbiorniku (do max 150 psi) i powtórz procedurę osadzania.
Przed użyciem
- Sprawdź, czy urządzenie jest w dobrym stanie technicznym.
- Załóż okulary ochronne i nauszniki.
- Upewnij się, że obszar pracy jest czysty i dobrze oświetlony.
- Usuń klucz bezpieczeństwa przed użyciem.
- Upewnij się, że zawór bezpieczeństwa jest zamontowany.
Parametry w praktyce
- Maksymalne ciśnienie
- 150 psi (10.4 bar) - nie przekraczaj tej wartości podczas ładowania.
- Pojemność zbiornika
- 19 litrów - objętość powietrza dostępna do jednego strzału.
Ilustracje i schematy
- Fig 1: Wskazuje wlot powietrza, manometr i zawór bezpieczeństwa.
- Fig 2: Wskazuje spust oraz klucz bezpieczeństwa, który należy usunąć przed użyciem.

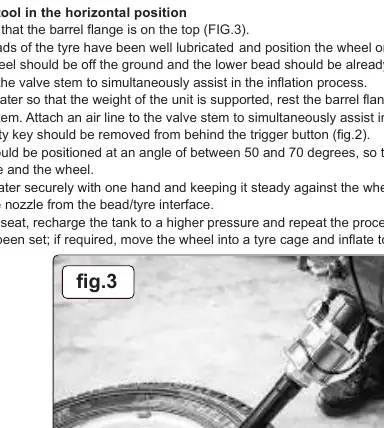

- Fig 3: Pokazuje prawidłowe ułożenie kołnierza lufy na feldze koła.
Zgodność modelu
- Nadaje się do opon samochodowych, komercyjnych, rolniczych i ATV.
- Procedura w pozycji pionowej dotyczy wyłącznie opon ciężarowych.
