Instrukcja obsługi polerki mimośrodowej Draper 58318 20V

Szybki przewodnik po instrukcji obsługi polerki mimośrodowej Draper 58318 20V. Dowiedz się, jak montować akcesoria, regulować prędkość, ładować akumulator i rozwiązywać typowe problemy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Polerka mimośrodowa Draper 58318 to narzędzie 20V z 6-stopniową regulacją prędkości (1600-4710 obr./min) i talerzem 125mm. Przeznaczona do prac polerskich, zasilana akumulatorami systemu D20. str. 2, 6, 7

Najważniejsze czynności

  • Montaż pada polerskiego str. 7
  • Regulacja prędkości str. 7

Pierwsze uruchomienie

  • Naładuj akumulator, zamontuj pad polerski, sprawdź czy włącznik jest wyłączony, a następnie włóż akumulator. str. 6, 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Polerka nie działa

Naładuj lub wymień akumulator.

str. 9
Wibracje urządzenia

Wymień uszkodzony pad lub bonnet.

str. 9

Konserwacja i reset

  • Regularnie czyść urządzenie z pyłu. Nie używaj rozpuszczalników. str. 9

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 20V Napięcie znamionowe str. 2
Średnica tarczy 125mm Rozmiar pada str. 2
Prędkość 1600-4710 obr./min Prędkość bez obciążenia str. 2, 7

Gdzie szukać w PDF

  • Specyfikacja str. 2
  • Identyfikacja części str. 6
  • Rozwiązywanie problemów str. 9
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (5) Pokaż mniej
Schemat budowy polerki (Fig. A) Strona 6 Włącznik urządzenia (Fig. 1) Strona 6 Regulacja prędkości (Fig. 2) Strona 7 Montaż talerza oporowego (Fig. 3-4) Strona 7 Wskaźnik naładowania akumulatora (Fig. 8) Strona 8

Najważniejsze informacje

Niniejsza instrukcja dotyczy polerki mimośrodowej Draper 58318 zasilanej akumulatorowo (system D20). Urządzenie przeznaczone jest do prac polerskich i wymaga stosowania oryginalnych akumulatorów Draper D20. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatorów litowo-jonowych oraz ładowarek.

Opis urządzenia i elementy zestawu

Polerka wyposażona jest w:

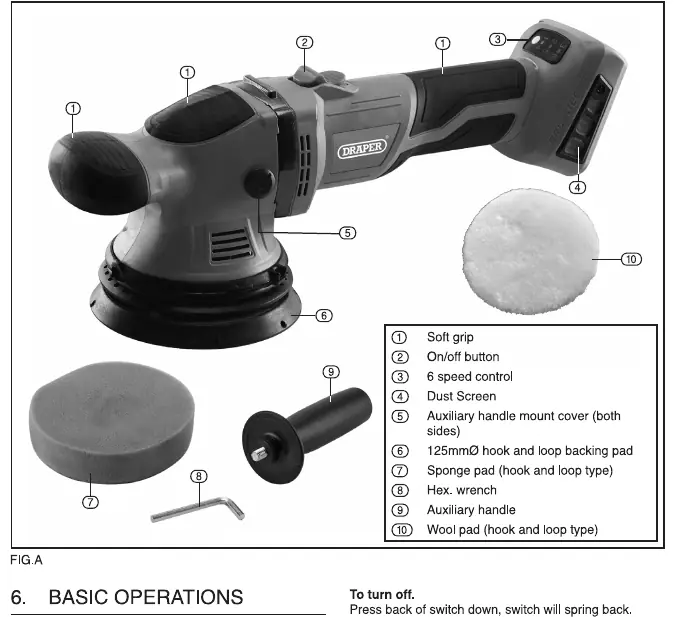

Schemat budowy polerki (Fig. A)
Schemat budowy polerki (Fig. A)
  • Uchwyt typu soft grip
  • Włącznik/wyłącznik
  • 6-stopniową regulację prędkości
  • Osłonę przeciwpyłową
  • Mocowanie na rzep (125mm)
  • Dodatkowy uchwyt boczny

Pierwsze uruchomienie i montaż

Przed rozpoczęciem pracy należy upewnić się, że akumulator jest naładowany. Montaż akcesoriów polerskich odbywa się za pomocą systemu rzepów. Aby zamontować lub wymienić talerz oporowy, należy użyć dołączonego klucza imbusowego, blokując wrzeciono urządzenia.

Montaż talerza oporowego (Fig. 3-4)
Montaż talerza oporowego (Fig. 3-4)

Obsługa i regulacja prędkości

Urządzenie posiada 6-stopniową regulację prędkości obrotowej, wybieraną przyciskiem na obudowie. Prędkości wynoszą odpowiednio: 1600, 2240, 2880, 3520, 4160 oraz 4710 obr./min. Włącznik posiada blokadę w pozycji włączonej, co ułatwia pracę ciągłą.

Włącznik urządzenia (Fig. 1)
Włącznik urządzenia (Fig. 1)
Regulacja prędkości (Fig. 2)
Regulacja prędkości (Fig. 2)

Ładowanie akumulatora

Akumulator należy ładować wyłącznie dedykowaną ładowarką Draper D20. Proces ładowania sygnalizowany jest diodami LED na ładowarce. Po zakończeniu ładowania dioda zmienia kolor na zielony. Akumulator posiada wskaźnik poziomu naładowania (przycisk na obudowie akumulatora).

Wskaźnik naładowania akumulatora (Fig. 8)
Wskaźnik naładowania akumulatora (Fig. 8)

Konserwacja i rozwiązywanie problemów

Regularne czyszczenie urządzenia z pyłu polerskiego przedłuża jego żywotność. W przypadku problemów z działaniem, takich jak brak pracy urządzenia lub wibracje, należy sprawdzić stan naładowania akumulatora oraz poprawność zamocowania pada polerskiego. Nie należy używać rozpuszczalników do czyszczenia obudowy.

Bezpieczeństwo i utylizacja

Urządzenie wymaga przestrzegania zasad bezpieczeństwa dla elektronarzędzi. Akumulatory litowo-jonowe nie mogą być wyrzucane do odpadów domowych; należy je utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Informacje o producencie

Draper Tools

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Polerka nie uruchamia się

Sprawdź poziom naładowania akumulatora lub wymień go, jeśli jest uszkodzony.

Silnik pracuje, ale traci moc

Akumulator może być rozładowany lub uszkodzony. Naładuj lub wymień akumulator.

Nadmierne wibracje urządzenia

Sprawdź, czy pad polerski lub nakładka nie są uszkodzone lub źle wycentrowane.

Akumulator nie ładuje się

Sprawdź bezpiecznik we wtyczce ładowarki lub wymień ładowarkę, jeśli jest uszkodzona.

Przed użyciem

  • Sprawdź, czy akumulator jest naładowany.
  • Upewnij się, że pad polerski jest poprawnie zamocowany na rzep.
  • Sprawdź, czy włącznik znajduje się w pozycji wyłączonej przed włożeniem akumulatora.
  • Upewnij się, że otwory wentylacyjne nie są zatkane.
  • Załóż środki ochrony osobistej (okulary, nauszniki).
Pokaż więcej Pokaż mniej

Parametry w praktyce

Średnica tarczy
125 mm - standardowy rozmiar dla padów polerskich.
Prędkość bez obciążenia
1600 - 4710 obr./min - regulowana w 6 krokach.

Ilustracje i schematy

  • Fig. A: Identyfikacja części urządzenia (uchwyty, włącznik, regulacja prędkości).
  • Fig. 1: Sposób włączania i wyłączania urządzenia.
  • Fig. 2: Panel wyboru prędkości obrotowej.
  • Fig. 3-4: Montaż talerza oporowego za pomocą klucza imbusowego.
  • Fig. 8: Wskaźnik poziomu naładowania akumulatora.

Zgodność modelu

  • Kompatybilna z systemem akumulatorowym Draper D20.
  • Kompatybilna ze wszystkimi akcesoriami polerskimi 125mm z mocowaniem na rzep.
