Instrukcja instalacji ładowarki EV Easee Charge Up 1.4-22kW

Najważniejsze informacje z instrukcji

Instalacja ładowarki Easee Charge Up musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Przed rozpoczęciem prac należy wyłączyć zasilanie. Do konfiguracji wymagane jest urządzenie mobilne z dostępem do internetu oraz aplikacja Easee Installer App. Kod PIN niezbędny do instalacji znajduje się na przodzie modułu Chargeberry.

Opis urządzenia

System składa się z trzech głównych elementów:

• Front cover: Osłona chroniąca elektronikę.
• Chargeberry: Główny moduł zawierający elektronikę ładowania (1.4 - 22 kW).
• Backplate: Płyta montażowa służąca do mocowania i podłączenia infrastruktury elektrycznej.

Planowanie instalacji

Przed montażem warto rozważyć przyszłe potrzeby ładowania. Jeśli na tym samym obwodzie podłączonych jest kilka ładowarek, prąd jest rozdzielany dynamicznie. Zaleca się instalację 3-fazową. Do dynamicznego równoważenia obciążenia można wykorzystać urządzenie Easee Equalizer.

Instrukcja montażu

1. Otwieranie

Wegnij dolną część gumowej osłony i włóż końcówki narzędzia w otwory na dole przedniej pokrywy. Pociągnij, aby zdjąć pokrywę, a następnie wypchnij moduł Chargeberry w górę, aby go odłączyć.

2. Montaż płyty (Backplate)

Zamocuj płytę do solidnej ściany za pomocą 4 śrub. Upewnij się, że ściana zakrywa cały tył urządzenia. Sugerowana wysokość montażu to 80–95 cm dla łatwego dostępu.

3. Przygotowanie i okablowanie

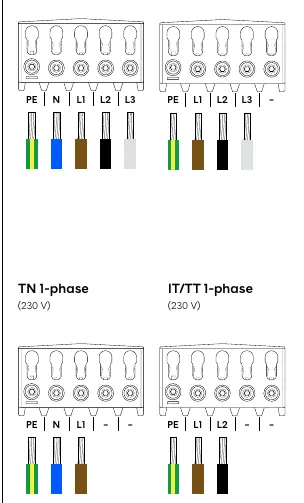

Skróć zatyczkę uszczelniającą, aby pasowała do kabla. Wprowadź kabel przez jedno z 4 wejść i zabezpiecz go odciążką. Zdejmij 12 mm izolacji z przewodów. Dokręć zaciski śrubowe momentem 5 Nm. Upewnij się, że przewód PE ma przekrój równy lub większy niż przewody fazowe.

4. Konfiguracja

Zeskanuj kod QR, aby pobrać aplikację Easee Installer App. Wybierz "Create new site" dla nowej instalacji lub "Update existing site", aby dodać płytę do istniejącego systemu.

5. Montaż końcowy

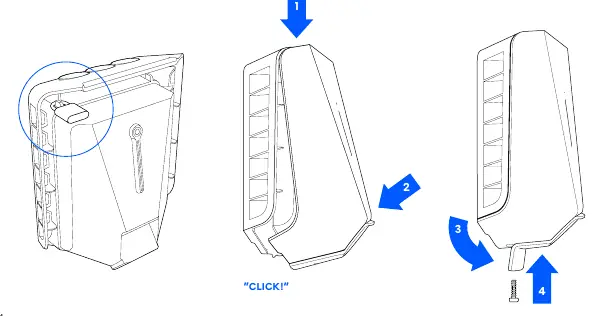

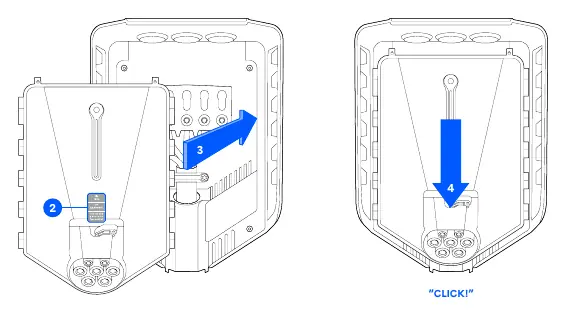

Po włączeniu zasilania, umieść Chargeberry w płycie montażowej i dociśnij, aż usłyszysz kliknięcie. Załóż przednią pokrywę, dociśnij do kliknięcia i zabezpiecz śrubą blokującą na dole.

Interfejs i funkcje

Ładowarka posiada pasek świetlny LED informujący o statusie pracy:

• Białe światło stałe: Gotowość lub podłączony samochód.
• Białe światło pulsujące: Ładowanie w toku.
• Niebieskie światło: Ładowanie inteligentne.
• Czerwone światło: Błąd krytyczny (wymaga interwencji lub wymiany urządzenia).
• Żółte światło migające: Oczekiwanie na konfigurację.

Przycisk dotykowy służy do aktywacji Bluetooth, a czytnik RFID umożliwia autoryzację użytkowników.
