Instrukcja obsługi promiennika podczerwieni East Oak 1500W
Szybki przewodnik po obsłudze i montażu promiennika podczerwieni East Oak 1500W (modele SPH22002 i TPH22002). Dowiedz się, jak bezpiecznie zamontować urządzenie, korzystać z pilota, ustawiać tryby grzania oraz dbać o konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Promiennik podczerwieni East Oak 1500W to urządzenie przeznaczone do użytku zewnętrznego i wewnętrznego. Instrukcja obejmuje dwa warianty montażu: ścienny (model SPH22002) oraz stojący (model TPH22002). Urządzenie posiada klasę szczelności IP65, zabezpieczenie przed przegrzaniem oraz funkcję automatycznego wyłączenia przy przewróceniu (Anti-dumping).
Bezpieczeństwo użytkowania
- Ostrzeżenie: Urządzenie staje się bardzo gorące podczas pracy. Nie dotykaj obudowy i zachowaj bezpieczną odległość co najmniej 3 stóp (ok. 90 cm) od materiałów łatwopalnych (zasłony, meble, pościel).
- Urządzenie powinno być obsługiwane wyłącznie przez osoby dorosłe. Dzieci w wieku 3-8 lat nie powinny obsługiwać, czyścić ani konserwować urządzenia.
- Nie używaj promiennika w małych pomieszczeniach z dziećmi lub zwierzętami bez nadzoru.
- Nie umieszczaj urządzenia bezpośrednio pod gniazdkiem elektrycznym.
- Nie używaj przedłużaczy ani listew zasilających. Podłączaj urządzenie bezpośrednio do uziemionego gniazdka.
- W przypadku uszkodzenia przewodu lub wtyczki, nie używaj urządzenia i skontaktuj się z serwisem.
Montaż i instalacja
Montaż ścienny (SPH22002):
- Sprawdź wszystkie elementy zestawu.
- Zamontuj wspornik w kształcie litery L na ścianie za pomocą kołków rozporowych.
- Przymocuj promiennik do wspornika.
- Ustaw wymagany kąt nachylenia i dokręć nakrętkę typu T.
Obsługa promiennika
Urządzenie można obsługiwać za pomocą przycisku na obudowie lub dołączonego pilota zdalnego sterowania.
- Włączanie/Wyłączanie: Użyj przycisku zasilania na obudowie lub przycisków ON/OFF na pilocie.
- Regulacja mocy: Użyj przycisków strzałek na pilocie, aby zmieniać poziomy grzania. Przycisk MAX ustawia najwyższą moc.
- Timer: Użyj przycisków +/- do ustawienia czasu pracy w zakresie 1-24 godzin.

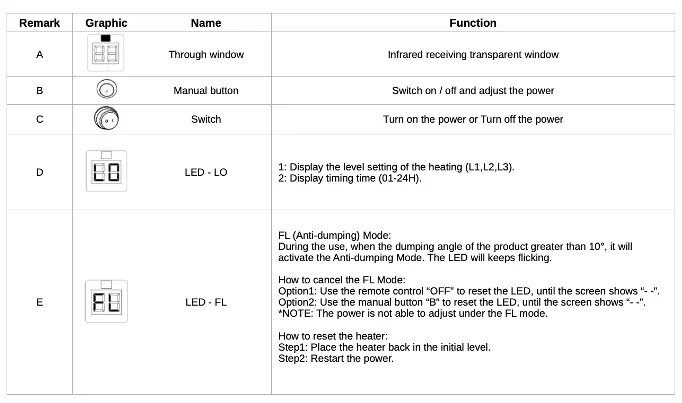

- Tryb Anti-dumping (FL): Jeśli urządzenie przechyli się o więcej niż 10 stopni, włączy się tryb zabezpieczający (wyświetlacz pokaże FL). Aby zresetować, ustaw urządzenie pionowo i zrestartuj zasilanie.
Konserwacja i przechowywanie
- Przed czyszczeniem zawsze odłącz urządzenie od zasilania i poczekaj, aż całkowicie ostygnie.
- Czyść obudowę czystą, niestrzępiącą się szmatką lub miękką szczotką.
- Nie używaj ściernych środków czyszczących, szorstkich szczotek ani produktów chemicznych.
- Nie zanurzaj przewodu, wtyczki ani żadnej części urządzenia w wodzie lub innych płynach.
Dane techniczne
- Napięcie: 120V 60Hz
- Pobór mocy: 1500W
- Klasa szczelności: IP65
Informacje o producencie
East Oak
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się samoczynnie (przegrzanie)
Wyłącz urządzenie, odłącz od zasilania, usuń przedmioty blokujące lub znajdujące się zbyt blisko, odczekaj 5-10 minut na ostygnięcie, a następnie włącz ponownie.
Wyświetlacz pokazuje 'FL' (Anti-dumping Mode)
Urządzenie wykryło przechylenie powyżej 10 stopni. Ustaw promiennik w pozycji pionowej i zrestartuj zasilanie.
Pilot nie reaguje
Sprawdź baterie (2x AAA), upewnij się, że nie ma przeszkód między pilotem a odbiornikiem, zachowaj odległość do 3-4 metrów.
Przed użyciem
- Sprawdź, czy wszystkie części są w zestawie i nieuszkodzone.
- Upewnij się, że gniazdko jest uziemione.
- Sprawdź, czy napięcie w gniazdku jest zgodne z tabliczką znamionową (120V).
- Upewnij się, że promiennik nie znajduje się bezpośrednio pod gniazdkiem elektrycznym.
- Zachowaj bezpieczną odległość 3 stóp (ok. 90 cm) od materiałów łatwopalnych.
Ilustracje i schematy
- Schemat montażu wspornika ściennego (L-bracket) z użyciem kołków rozporowych.
- Instrukcja uziemienia wtyczki z użyciem adaptera dla gniazd dwustykowych.
- Wskazówki dotyczące zasięgu pilota (3-4 metry) i ustawienia względem odbiornika.
Zgodność modelu
- Urządzenie wymaga uziemionego gniazdka elektrycznego.
- Nie używać z przedłużaczami ani listwami zasilającymi.
