Instrukcja montażu kabiny prysznicowej Eastbrook Corniche Easy Clean 1000mm
Kompletny przewodnik instalacji kabiny prysznicowej Eastbrook Corniche Easy Clean. Zawiera listę części, instrukcje montażu krok po kroku, wskazówki dotyczące uszczelniania oraz konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu kabiny prysznicowej Eastbrook Corniche Easy Clean. Produkt powinien być instalowany wyłącznie przez wykwalifikowanego instalatora. Przed przystąpieniem do prac należy upewnić się, że posiadamy wszystkie niezbędne narzędzia oraz sprawdzić zgodność wymiarów kabiny z miejscem montażu.
Elementy zestawu
Zestaw zawiera profile aluminiowe, panele szklane, uchwyty, uszczelki oraz komplet elementów złącznych (śruby ST4 o różnych długościach, kołki rozporowe). Przed montażem należy zweryfikować kompletność części zgodnie z rysunkiem technicznym zawartym w instrukcji.
Montaż i instalacja
- Przygotuj narzędzia: wiertarkę, wiertła (średnica 6 mm i 3.2 mm), poziomicę, miarkę, ołówek, młotek oraz silikon sanitarny.
- Wyznacz miejsce montażu profili ściennych i wywierć otwory w ścianie.
- Zamocuj profile ścienne (SD5, SD15) za pomocą kołków rozporowych (SD10) i śrub (SD3).
- Złóż ramę kabiny, łącząc profile poziome (SD12) z pionowymi (SD4) przy użyciu śrub.
- Wsuń panele szklane w profile, zabezpieczając je uszczelkami i elementami montażowymi (SD7, SD8, SD9).
- Zamontuj drzwi przesuwne, rolki oraz uchwyty (SD16).
- Wyreguluj ustawienie drzwi, wykorzystując zakres regulacji profili (Flex -30/+0 mm lub -10/+0 mm w zależności od modelu).
- Po zakończeniu montażu mechanicznego, uszczelnij kabinę silikonem wyłącznie od zewnętrznej strony.
- Pozostaw silikon do utwardzenia przez 24 godziny przed pierwszym użyciem.

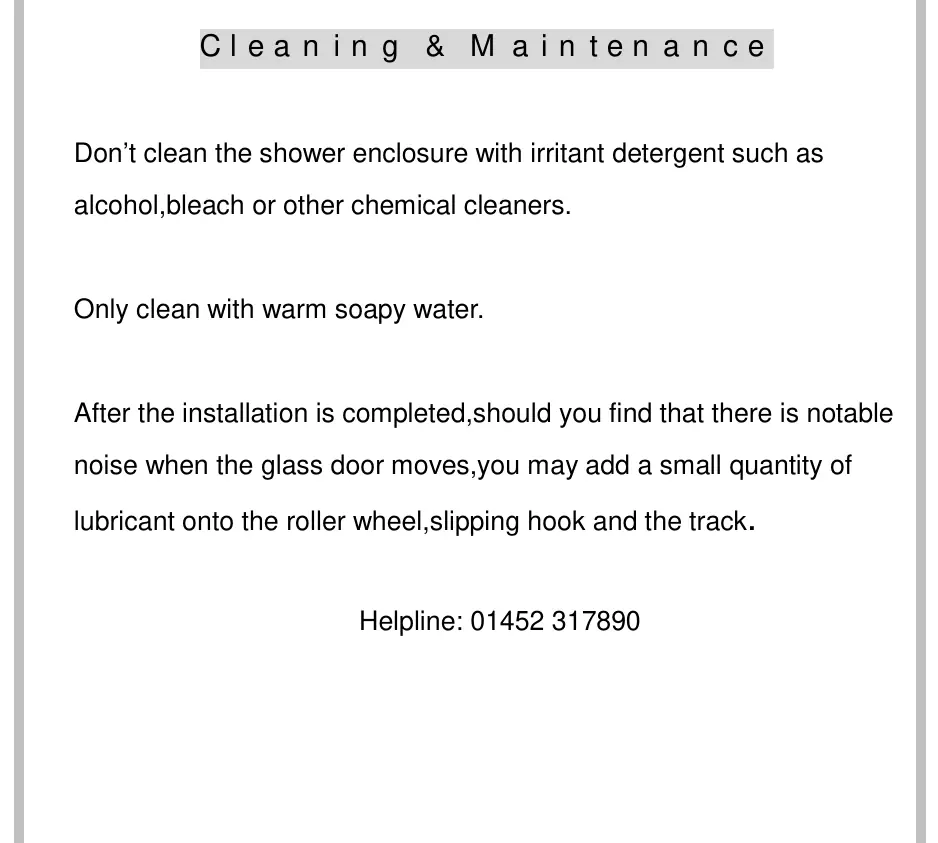

Konserwacja
Do czyszczenia kabiny nie należy używać agresywnych detergentów, takich jak alkohol, wybielacze czy inne środki chemiczne. Zaleca się stosowanie wyłącznie ciepłej wody z mydłem. W przypadku pojawienia się hałasu podczas przesuwania drzwi, należy nałożyć niewielką ilość smaru na rolki, prowadnice oraz zaczepy.
Kontakt serwisowy
W razie pytań technicznych prosimy o kontakt pod numerem telefonu: 01452 317890.
Informacje o producencie
Eastbrook Company
Praktyczna pomoc
Typowe problemy
Hałas podczas przesuwania drzwi
Nanieś niewielką ilość smaru na rolki, zaczepy oraz prowadnice.
Nieszczelność kabiny
Upewnij się, że silikon został nałożony poprawnie od zewnętrznej strony i utwardzał się przez pełne 24 godziny.
Przed użyciem
- Sprawdź kompletność wszystkich części (SD1-SD20).
- Upewnij się, że ściany są wypoziomowane.
- Przygotuj wiertła o średnicy 6 mm oraz 3.2 mm.
- Upewnij się, że silikon wysechł przez 24 godziny przed pierwszym użyciem.
- Sprawdź, czy drzwi przesuwają się płynnie po szynach.
Parametry w praktyce
- Zakres regulacji (Flex)
- Pozwala na dopasowanie kabiny do nierówności ścian w zakresie od -10 do -30 mm w zależności od modelu.
Ilustracje i schematy
- Kroki 1-4: Montaż profili ściennych i ramy głównej.
- Kroki 5-8: Montaż paneli szklanych i drzwi.
- Kroki 9-10: Regulacja szerokości i osadzenie kabiny.
- Kroki 11-13: Dokręcanie elementów montażowych i zabezpieczanie.
- Krok 14: Uszczelnianie silikonem.
Zgodność modelu
- Produkt przeznaczony wyłącznie do montażu przez wykwalifikowanego instalatora.
- Silikonować wyłącznie od zewnętrznej strony kabiny.
