Instrukcja montażu kabiny prysznicowej Eastbrook Vantage Easy Clean 1000mm
Kompletny przewodnik instalacji kabiny prysznicowej Eastbrook Vantage Easy Clean. Zawiera listę części, instrukcje montażu krok po kroku, wskazówki dotyczące konserwacji oraz dane techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu kabiny prysznicowej Eastbrook Vantage Easy Clean. Produkt powinien być instalowany wyłącznie przez wykwalifikowanego specjalistę. Przed przystąpieniem do prac należy upewnić się, że posiadane narzędzia są odpowiednie do montażu, a miejsce instalacji jest przygotowane zgodnie z wymiarami dla danego kodu produktu.
Elementy zestawu
W skład zestawu wchodzą profile ścienne, profile pionowe, uszczelki, rolki, uchwyty oraz elementy montażowe (śruby, kołki). Szczegółowy wykaz części oznaczonych symbolami od S01 do S18 znajduje się w sekcji ilustracyjnej instrukcji.
Montaż i instalacja
Proces instalacji składa się z 16 głównych kroków:
- Przygotowanie narzędzi: wiertarka, poziomica, miarka, ołówek, nóż, młotek gumowy.
- Wyznaczenie pozycji profili ściennych i nawiercenie otworów.
- Montaż profili ściennych przy użyciu kołków rozporowych.
- Osadzenie paneli szklanych w profilach.
- Montaż górnych i dolnych szyn prowadzących.
- Instalacja rolek i uchwytów na drzwiach przesuwnych.
- Regulacja drzwi w celu zapewnienia płynnego ruchu.
- Uszczelnienie kabiny silikonem wyłącznie od zewnętrznej strony.
Ważne: Po zakończeniu montażu należy odczekać 24 godziny przed pierwszym użyciem prysznica, aby silikon mógł w pełni wyschnąć.

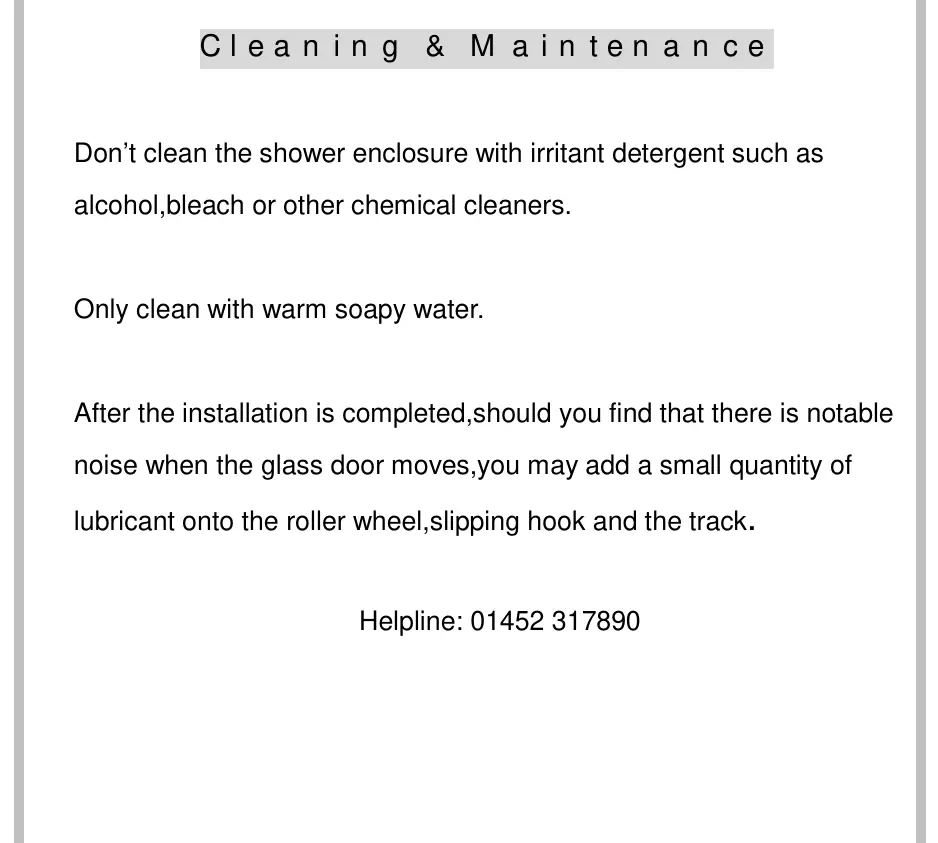

Czyszczenie i konserwacja
Aby zachować trwałość kabiny, należy przestrzegać następujących zasad:
- Do czyszczenia używać wyłącznie ciepłej wody z mydłem.
- Nie stosować agresywnych detergentów, alkoholu, wybielaczy ani innych środków chemicznych, które mogą uszkodzić powierzchnię.
- W przypadku pojawienia się hałasu podczas przesuwania drzwi, należy nałożyć niewielką ilość smaru na rolki, zaczepy oraz prowadnice.
Kontakt serwisowy
W razie pytań technicznych prosimy o kontakt pod numerem telefonu 01452 317890 lub adresem e-mail [email protected].
Informacje o producencie
Eastbrook Company
Praktyczna pomoc
Typowe problemy
Hałas podczas przesuwania drzwi
Nanieś niewielką ilość smaru na rolki, zaczepy oraz prowadnice.
Nieszczelność kabiny
Upewnij się, że silikon został nałożony poprawnie i wyłącznie od zewnętrznej strony kabiny.
Przed użyciem
- Sprawdź, czy wszystkie elementy (S01-S18) są obecne w opakowaniu.
- Upewnij się, że posiadasz wiertarkę, poziomicę i odpowiednie wiertła (6mm, 3.2mm).
- Upewnij się, że montaż wykonuje wykwalifikowany instalator.
- Odczekaj 24 godziny po nałożeniu silikonu przed pierwszym użyciem prysznica.
Parametry w praktyce
- Zakres regulacji
- Dla modelu 69.0069 wynosi 970-1000mm, dla 69.0070 1070-1100mm, dla 69.0071 1170-1200mm, dla 69.0072 1370-1400mm, dla 69.0073 1570-1600mm.
Ilustracje i schematy
- Kroki 1-2: Montaż profili ściennych do ściany.
- Kroki 3-6: Montaż ramy i paneli stałych.
- Kroki 7-10: Montaż drzwi przesuwnych i rolek.
- Kroki 13-14: Finalne mocowanie i poziomowanie.
- Krok 15: Uszczelnianie silikonem.
Zgodność modelu
- Produkt przeznaczony do montażu wnękowego lub narożnego w zależności od konfiguracji.
- Wymagana pełna kwalifikacja instalatora do przeprowadzenia prac.
