Instrukcja montażu sprzęgła Eaton 14" i 15.5" Heavy-Duty

Kompletny przewodnik instalacji i regulacji sprzęgła Eaton 14" oraz 15.5" Heavy-Duty. Dowiedz się, jak poprawnie zmierzyć koło zamachowe, zamontować sprzęgło, zainstalować skrzynię biegów oraz przeprowadzić smarowanie i regulację luzów.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera procedury instalacji, pomiarów oraz konserwacji sprzęgieł Eaton 14" i 15.5" Heavy-Duty Manual Adjust. Przed przystąpieniem do prac należy upewnić się, że posiadany model sprzęgła jest zgodny z pojazdem, korzystając z Eaton Clutch Selector Guide (CLSL1511). Uwaga: Zmontowane sprzęgło waży około 68 kg (150 lbs), dlatego należy używać odpowiedniego sprzętu do podnoszenia.

Pomiar koła zamachowego i obudowy

Przed montażem należy sprawdzić bicie koła zamachowego i obudowy za pomocą czujnika zegarowego. Wszystkie powierzchnie stykowe muszą być czyste i suche. Wymagane specyfikacje:

Procedura pomiaru bicia koła zamachowego i obudowy za pomocą czujnika zegarowego
Procedura pomiaru bicia koła zamachowego i obudowy za pomocą czujnika zegarowego
  • Bicie powierzchni koła zamachowego: maks. 0.008" (0.20 mm).
  • Bicie otworu łożyska pilotującego: maks. 0.005" (0.13 mm).
  • Bicie wewnętrznej średnicy obudowy koła zamachowego: maks. 0.008" (0.20 mm).
  • Bicie powierzchni obudowy koła zamachowego: maks. 0.008" (0.20 mm).

Montaż sprzęgła

Procedura różni się w zależności od rozmiaru sprzęgła:

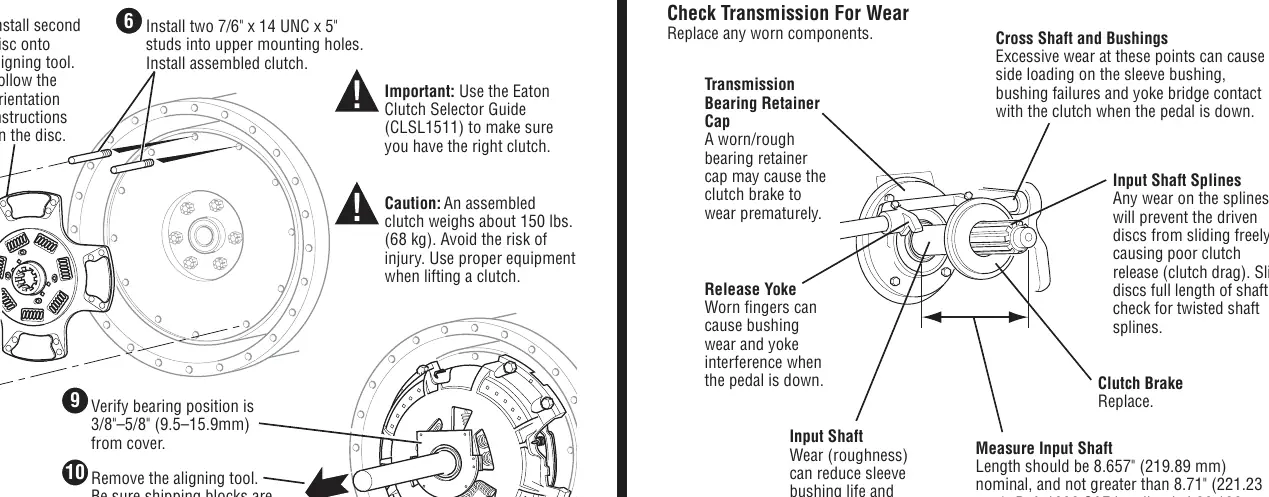

Schemat montażu sprzęgła 15.5" z użyciem narzędzia centrującego
Schemat montażu sprzęgła 15.5" z użyciem narzędzia centrującego

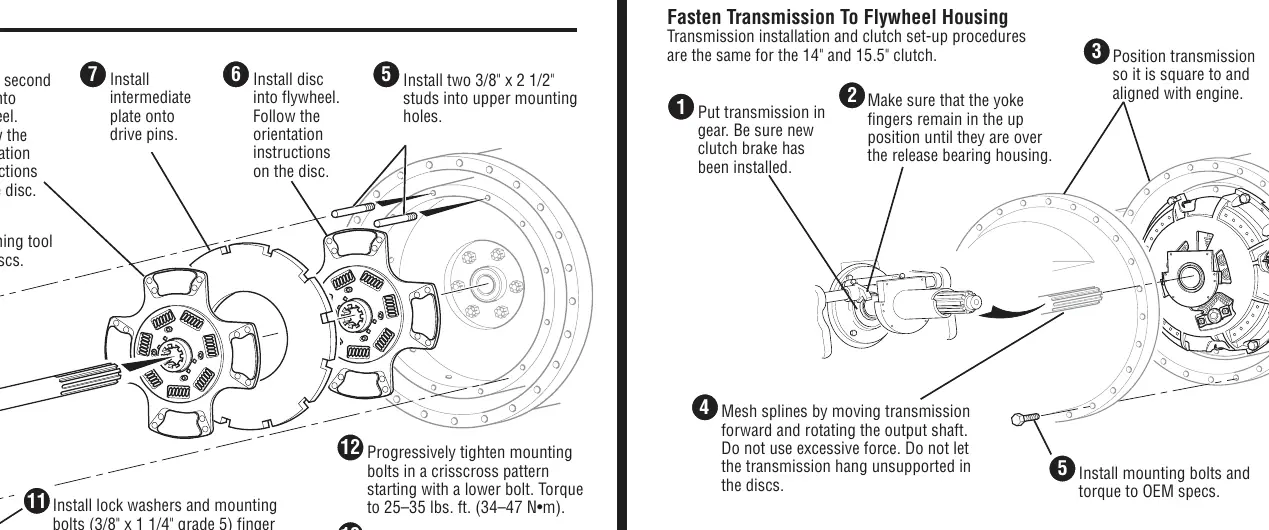

Schemat montażu sprzęgła 14" z użyciem narzędzia centrującego
Schemat montażu sprzęgła 14" z użyciem narzędzia centrującego

Dla sprzęgła 15.5"

  1. Sprawdź dopasowanie tłumika do otworu koła zamachowego.
  2. Włóż pierwszą tarczę do koła zamachowego (strona z oznaczeniem "Flywheel Side" musi być skierowana w stronę silnika).
  3. Zainstaluj płytę pośrednią na kołkach napędowych.
  4. Zainstaluj drugą tarczę przy użyciu narzędzia centrującego.
  5. Zainstaluj pokrywę sprzęgła, używając śrub montażowych i podkładek sprężystych, dokręcając je naprzemiennie momentem 40–50 lbs. ft. (54–68 N•m).

Dla sprzęgła 14"

  1. Upewnij się, że głębokość koła zamachowego wynosi 2-15/16".
  2. Włóż przednią tarczę do koła zamachowego.
  3. Sprawdź luz na kołkach napędowych za pomocą szczelinomierza 0.006" (nie piłuj szczelin).
  4. Zainstaluj płytę pośrednią, drugą tarczę i pokrywę sprzęgła zgodnie z instrukcją orientacji na tarczach.
  5. Dokręć śruby montażowe naprzemiennie momentem 25–35 lbs. ft. (34–47 N•m).

Montaż skrzyni biegów

  1. Upewnij się, że nowe sprzęgło kłowe (clutch brake) zostało zainstalowane.
  2. Ustaw skrzynię biegów prostopadle i w osi z silnikiem.
  3. Wsuń skrzynię, zazębiając wielowypusty poprzez obracanie wałka wyjściowego. Nie używaj nadmiernej siły.
  4. Upewnij się, że palce widełek pozostają w górnej pozycji, aż znajdą się nad obudową łożyska wyciskowego.
  5. Zainstaluj śruby montażowe i dokręć zgodnie ze specyfikacją producenta (OEM).

Ustawienia i smarowanie

Po montażu należy przeprowadzić regulację:

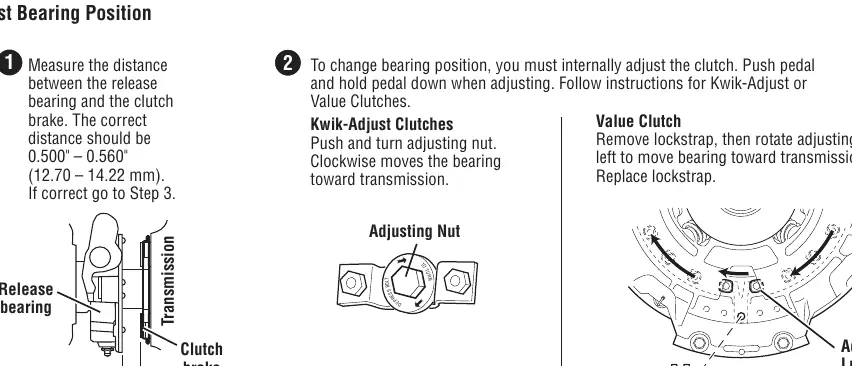

Procedura regulacji łożyska i sprawdzania luzu sprzęgła
Procedura regulacji łożyska i sprawdzania luzu sprzęgła
  • Regulacja łożyska: Odległość między łożyskiem wyciskowym a sprzęgłem kłowym powinna wynosić 0.500" – 0.560" (12.70 – 14.22 mm).
  • Smarowanie: Używaj smaru Roadranger EP2 lub równoważnego (Lithium Complex, NLGI #2 lub #3, temperatura kroplenia 220°C lub wyższa).
  • Punkty smarowania: Tuleje wałka poprzecznego, punkty obrotu cięgien, wałek wejściowy oraz łożysko wyciskowe (aż smar wypłynie z tyłu łożyska).

Informacje o producencie

Eaton

Profil marki

Praktyczna pomoc

Typowe problemy

Sprzęgło nie wysprzęgla poprawnie (clutch drag)

Sprawdź zużycie wielowypustów wałka wejściowego. Zużycie uniemożliwia swobodne przesuwanie tarcz.

Przedwczesne zużycie sprzęgła

Sprawdź bicie koła zamachowego i obudowy. Jeśli przekracza 0.008" (0.20 mm), konieczna jest naprawa.

Trudności z montażem skrzyni biegów

Upewnij się, że palce widełek są w górnej pozycji. Nie używaj nadmiernej siły przy zazębianiu wielowypustów.

Przed użyciem

  • Sprawdź bicie koła zamachowego i obudowy za pomocą czujnika zegarowego.
  • Upewnij się, że powierzchnie stykowe są czyste i suche.
  • Zweryfikuj dopasowanie tłumika do otworu koła zamachowego za pomocą Eaton Clutch Selector Guide (CLSL1511).
  • Przygotuj odpowiedni smar (Roadranger EP2 lub równoważny Lithium Complex NLGI #2 lub #3).
  • Sprawdź stan zużycia wałka wejściowego i łożyska wyciskowego.

Parametry w praktyce

Bicie koła zamachowego (Flywheel Face Runout)
Maksymalnie 0.008" (0.20 mm).
Bicie otworu łożyska pilotującego
Maksymalnie 0.005" (0.13 mm).
Dystans łożyska wyciskowego
Prawidłowy zakres to 0.500" – 0.560" (12.70 – 14.22 mm).
Długość wałka wejściowego
Nominalnie 8.657" (219.89 mm), nie więcej niż 8.71" (221.23 mm).

Ilustracje i schematy

  • Strona 1: Procedura pomiaru bicia koła zamachowego i obudowy za pomocą czujnika zegarowego.
  • Strona 1: Procedura regulacji łożyska i sprawdzania luzu sprzęgła.
  • Strona 2: Schemat montażu sprzęgła 15.5" z użyciem narzędzia centrującego.
  • Strona 2: Schemat montażu sprzęgła 14" z użyciem narzędzia centrującego.
  • Strona 2: Procedura montażu skrzyni biegów do obudowy.

Zgodność modelu

  • Instrukcja dotyczy sprzęgieł Eaton 14" i 15.5" Heavy-Duty Manual Adjust.
  • Wymaga użycia Eaton Clutch Selector Guide (CLSL1511) do weryfikacji dopasowania.
