Instrukcja obsługi zasilacza UPS Eaton Castle 1-3K G2

Najważniejsze informacje

Zasilacze UPS z serii Eaton Castle 1-3K G2 to urządzenia typu online z podwójną konwersją, zapewniające stabilne zasilanie dla urządzeń krytycznych. Przed przystąpieniem do instalacji należy upewnić się, że urządzenie nie uległo uszkodzeniu w transporcie oraz że miejsce instalacji zapewnia odpowiednią wentylację (minimum 25 cm wolnej przestrzeni z tyłu). Przed pierwszym użyciem zaleca się ładowanie baterii przez 10 godzin.

Opis urządzenia

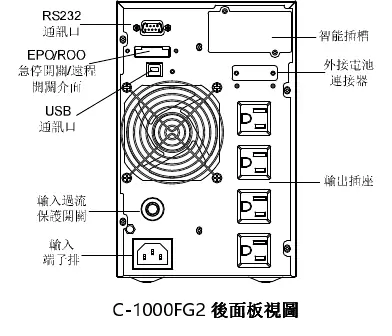

Urządzenie posiada panel przedni z wyświetlaczem LCD oraz panel tylny z portami komunikacyjnymi (RS232, USB), gniazdami wyjściowymi, wejściem zasilania oraz złączem dla zewnętrznych baterii. Dostępne są modele w obudowie typu Tower (FG2) oraz Rack (RM).

Instalacja i montaż

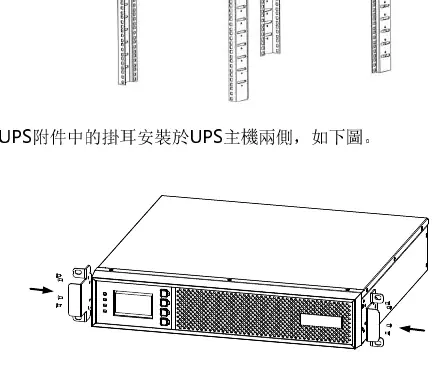

Montaż urządzenia powinien odbywać się w suchym, chłodnym i dobrze wentylowanym pomieszczeniu. W przypadku montażu w szafie typu Rack należy użyć dedykowanego zestawu szyn. Należy pamiętać o podłączeniu uziemienia oraz o tym, że w przypadku modeli z zaciskami wyjściowymi, przewody nie powinny przekraczać 10 metrów długości.

Obsługa i panel LCD

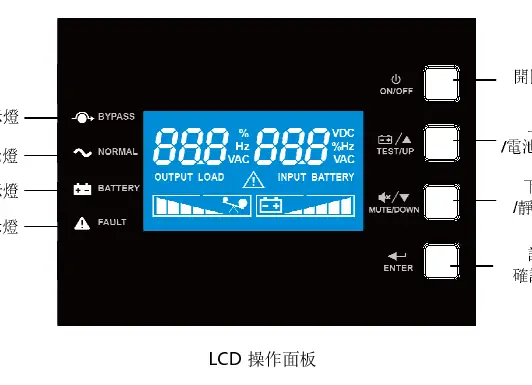

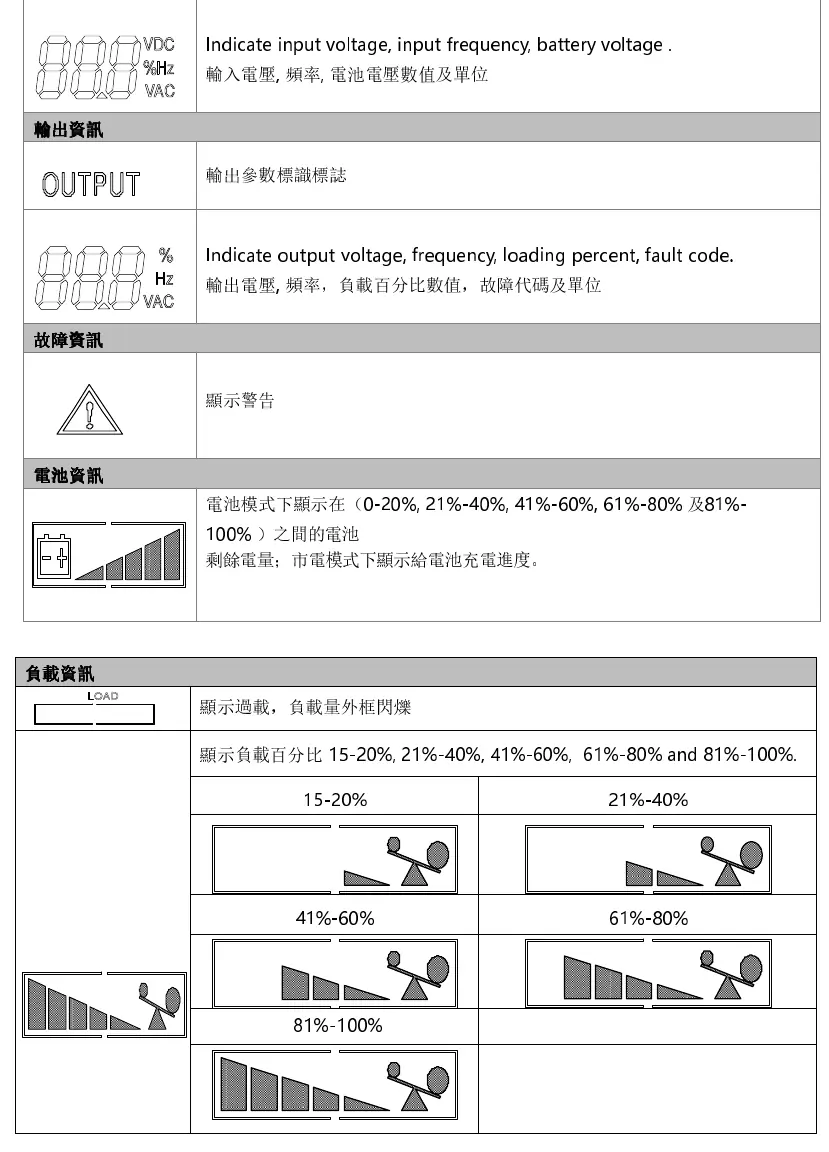

Panel LCD umożliwia monitorowanie stanu pracy, napięcia wejściowego/wyjściowego, częstotliwości, obciążenia oraz kodów błędów. Przyciski na panelu służą do włączania/wyłączania urządzenia, nawigacji po menu, wyciszania alarmów oraz przeprowadzania testów baterii. Długie przytrzymanie przycisku zasilania (3 sekundy) służy do włączania i wyłączania UPS.

Konfiguracja parametrów

W trybie gotowości lub obejścia (bypass) można wejść w tryb ustawień, przytrzymując przycisk potwierdzenia przez 5 sekund. Użytkownik może skonfigurować parametry takie jak: napięcie wyjściowe (110/120/125V), częstotliwość, funkcję automatycznego startu, tryb ECO oraz ustawienia EPO (Emergency Power Off).

Konserwacja i baterie

Baterie są elementem eksploatacyjnym. Zaleca się ich regularną kontrolę co 4-6 miesięcy. W przypadku długiego nieużywania urządzenia, należy ładować baterie co 6 miesięcy. Wymiana baterii powinna być przeprowadzana wyłącznie przez wykwalifikowany personel.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na wyświetlaczu pojawi się odpowiedni kod. Przykładowo, błąd 10 oznacza zwarcie na wyjściu, a błąd 23 wskazuje na przegrzanie urządzenia. W takich sytuacjach należy odłączyć obciążenie, sprawdzić wentylację i w razie potrzeby skontaktować się z serwisem.

Dane techniczne

Urządzenia obsługują napięcia wejściowe 110/120/125V. Czas przełączania między trybem sieciowym a bateryjnym wynosi 0 ms. Sprawność w trybie sieciowym wynosi od 88% do 90% w zależności od modelu.
