Instrukcja obsługi zasilacza UPS Xmart Optima-33-T10
Kompletny przewodnik po instalacji, konfiguracji i obsłudze zasilacza UPS Xmart Optima-33-T10 (10K-80K). Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować tryby pracy, zarządzać bateriami oraz rozwiązywać typowe problemy...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zasilacz UPS Xmart Optima-33-T10 to zaawansowane urządzenie typu Online Double Conversion. Instalacja i obsługa muszą być wykonywane wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z sekcją dotyczącą bezpieczeństwa, w tym z ryzykiem porażenia prądem oraz zasadami transportu i przechowywania baterii.

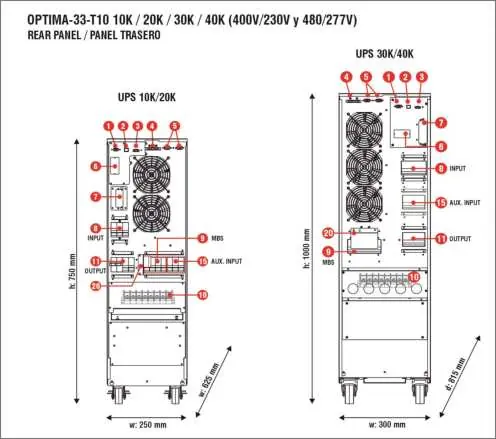

Opis urządzenia
Urządzenie zapewnia czyste, sinusoidalne napięcie wyjściowe. Seria obejmuje modele o różnych mocach (10K-80K) i napięciach wejściowych/wyjściowych (208/120V, 400/230V, 480/277V). UPS wyposażony jest w 5-calowy ekran dotykowy do monitorowania parametrów i konfiguracji.
Instalacja i podłączenie
Przed instalacją należy sprawdzić warunki w miejscu montażu (wentylacja, temperatura, brak wilgoci). Instalacja obejmuje:
- Podłączenie kabli wejściowych i wyjściowych AC do odpowiednich bloków zacisków (zgodnie ze schematami dla danego modelu).
- Podłączenie uziemienia (musi być wykonane jako pierwsze).
- Podłączenie zewnętrznych pakietów baterii (XBAT), jeśli są wymagane, z zachowaniem polaryzacji.
- W przypadku systemów równoległych: połączenie kabli sterowania równoległego między jednostkami.
Tryby pracy
UPS może pracować w kilku trybach:
- ONLINE (Normal): Zasilanie z falownika, pełna ochrona.
- BATTERY: Zasilanie z baterii w przypadku awarii sieci.
- ECO: Tryb oszczędzania energii, zasilanie przez linię bypass.
- BYPASS: Zasilanie bezpośrednio z sieci wejściowej.
- CVCF: Tryb konwersji częstotliwości (zmniejsza moc wyjściową o 40%).
Konfiguracja i obsługa
Menu ekranu dotykowego umożliwia dostęp do:
- Control: Włączanie/wyłączanie UPS, test baterii, wyciszanie alarmów.
- Measure: Podgląd napięć, prądów, częstotliwości i obciążenia.
- Setting: Konfiguracja parametrów (wymaga hasła dla zaawansowanych ustawień).
- Info: Informacje o systemie i wersjach oprogramowania.
- Datalog: Historia zdarzeń i błędów.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na ekranie wyświetlany jest kod błędu wraz z alarmem dźwiękowym. Należy sprawdzić tabelę kodów błędów w instrukcji, aby zidentyfikować przyczynę (np. przeciążenie, błąd komunikacji, awaria falownika). Niektóre błędy mogą wymagać kontaktu z serwisem technicznym.
Konserwacja
Urządzenie posiada przełącznik serwisowy (MBS - Maintenance Bypass Switch), który pozwala na bezpieczne odłączenie UPS od zasilania w celu przeprowadzenia prac serwisowych bez przerywania zasilania odbiorników.
Praktyczna pomoc
Typowe problemy
UPS nie włącza się
Sprawdź podłączenie kabla AC, upewnij się, że port EPO nie jest aktywny (zamknięty).
Błąd (Alarm dźwiękowy)
Sprawdź poprawność podłączenia baterii (wewnętrznych lub zewnętrznych).
Błąd (Alarm dźwiękowy)
Sprawdź podłączenie przewodu neutralnego (N) oraz bezpieczniki na liniach wejściowych.
Przeciążenie (kod )
Odłącz obciążenie od wyjścia UPS, aż do usunięcia przyczyny przeciążenia, a następnie zrestartuj urządzenie.
Przed użyciem
- Upewnij się, że instalacja jest wykonana przez wykwalifikowany personel.
- Sprawdź, czy wszystkie przewody są mocno dokręcone do bloku zacisków.
- Upewnij się, że wyłączniki zewnętrzne są w pozycji OFF przed instalacją.
- Sprawdź, czy port EPO jest poprawnie skonfigurowany (zamknięty dla pracy).
- Naładuj baterie przez 8-10 godzin przed pierwszym użyciem.
- Upewnij się, że przełącznik MBS jest w pozycji UPS.
Parametry w praktyce
- Online Double Conversion
- Zapewnia czyste, sinusoidalne napięcie wyjściowe niezależne od jakości zasilania wejściowego.
Ilustracje i schematy
- Schematy podłączenia (strony 29-34) pokazują układ zacisków dla różnych modeli (400/230V i 208/120V).

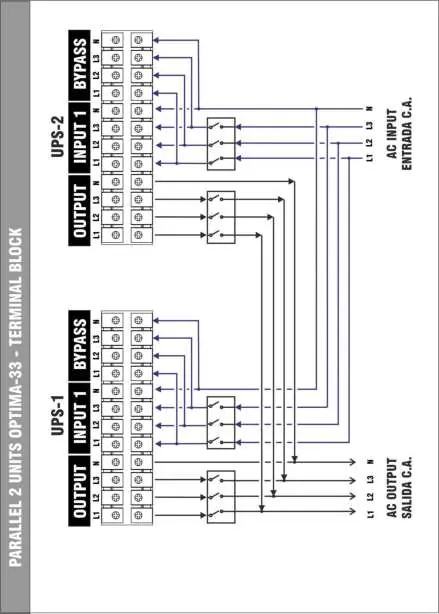

- Schemat równoległy (strona 50) ilustruje połączenie do 3 jednostek UPS.
- Schematy połączeń baterii (strony 39-47) pokazują sposób podłączenia zewnętrznych pakietów XBAT.
Zgodność modelu
- W systemach równoległych wszystkie jednostki muszą być tego samego modelu i mieć tę samą wersję oprogramowania.
- Zewnętrzne pakiety baterii (XBAT) muszą być zgodne z napięciem DC danego modelu UPS.
- Nie należy łączyć różnych modeli UPS w systemie równoległym.
