Instrukcja obsługi modułu zasilania awaryjnego Danfoss EKE 2U

Najważniejsze informacje z instrukcji

Moduł Danfoss EKE 2U to urządzenie magazynujące energię, przeznaczone do zasilania sterowników silników krokowych w przypadku awarii zasilania, co pozwala na bezpieczne zamknięcie zaworów elektronicznych. Urządzenie posiada funkcję monitorowania stanu (SOH) oraz przełącznik obciążenia (Load Switch) pozwalający na optymalizację dostarczanej energii.

Opis urządzenia

EKE 2U jest kompatybilny ze sterownikami Danfoss serii EKE oraz MCX. Moduł dostarcza energię do maksymalnie dwóch zaworów. Funkcja SOH informuje sterownik o statusie modułu (Gotowy, Ładowanie, Awaria).

Montaż i demontaż

Urządzenie jest przeznaczone do montażu na szynie DIN 35 mm:

• Montaż: Wciśnij moduł na szynę DIN, aż usłyszysz kliknięcie. Zabezpiecz go ogranicznikiem, aby zapobiec przesuwaniu się.
• Demontaż: Delikatnie pociągnij za uchwyt znajdujący się w podstawie obudowy, aby zwolnić blokadę.
• Pozycja: Urządzenie musi być montowane w pozycji pionowej.

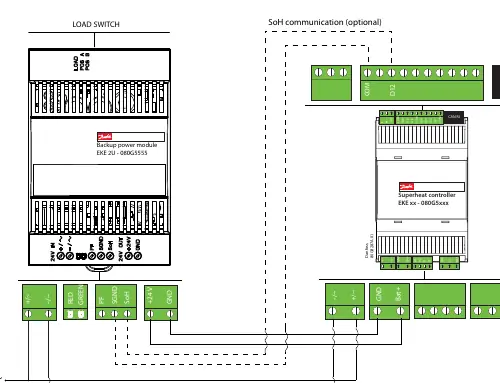

Schemat połączeń i konfiguracja

Podczas instalacji należy przestrzegać następujących zasad:

• Oddziel kable zasilające i bateryjne od kabla sygnałowego SOH, aby uniknąć zakłóceń elektromagnetycznych.
• Maksymalna długość kabli dla zasilania, wyjścia awaryjnego i wyjść cyfrowych wynosi 5 metrów.
• Przekrój przewodów powinien wynosić od 0,2 do 1,5 mm².

Ustawienia przełącznika obciążenia (Load Switch)

Przełącznik obciążenia definiuje maksymalną energię dostarczaną przez moduł:

• POS A: Dostarcza więcej energii. Jest to ustawienie domyślne.
• POS B: Dostarcza mniej energii, co wydłuża żywotność modułu EKE 2U.

Wybór pozycji zależy od typu zaworu i ich liczby (1 lub 2 zawory). Szczegółowe zestawienie dla konkretnych modeli zaworów (np. ETS 5M, ETS Colibri, CCMT) znajduje się w tabeli w pełnej instrukcji.

Sygnalizacja stanu (SOH)

Diody LED informują o stanie modułu:

• Ready (Zielona świeci): Moduł gotowy, sterownik może obsługiwać zawory.
• Charge (Zielona miga 1 Hz): Moduł się ładuje, nie należy obsługiwać zaworów.
• Replace (Zielona świeci, Czerwona świeci): Moduł wymaga wymiany, ale zawory mogą być obsługiwane.
• Failure (Zielona wyłączona, Czerwona miga 1 Hz): Moduł nie działa. Brak gwarancji zamknięcia zaworów przy zaniku zasilania.

Konfiguracja parametrów w sterownikach EKE

Aby poprawnie zintegrować moduł, należy skonfigurować odpowiednie parametry w sterowniku EKE:

• R012: Główny wyłącznik (musi być wyłączony przed zmianą ustawień).
• O022: Konfiguracja wejścia DI2 (ustaw na PWR backup status, jeśli SOH jest podłączone do DI2).
• A034: Alarm baterii (włącz, aby otrzymywać powiadomienia o niskim stanie baterii).
• U101: Odczyt aktualnego napięcia baterii.
• U115: Odczyt statusu zasilania awaryjnego.

Dane techniczne

• Napięcie wejściowe: 24 V DC / 24 V AC (zakres 20-40 V DC, 19-29 V AC).
• Stopień ochrony: IP 20.
• Temperatura pracy: -25 °C do +60 °C.
• Czas ładowania: ok. 2,5 minuty od pełnego rozładowania.
• Żywotność: >90 000 godzin przy 35 °C.

Bezpieczeństwo i ostrzeżenia

• Urządzenie zawiera elementy pod napięciem; serwisowanie musi być wykonywane przez wykwalifikowany personel.
• Nie używać jako urządzenia zabezpieczającego (safety device).
• Chronić przed wilgocią (>90% RH), gazami korozyjnymi, silnymi wibracjami i ekstremalnymi temperaturami.
• Używać transformatora klasy II dla zasilania 24 V AC.
