Instrukcja montażu zaworu zintegrowanego Danfoss 013G7390 RA-N
Instrukcja montażu i wstępnej regulacji zaworu zintegrowanego Danfoss 013G7390 RA-N. Dowiedz się, jak prawidłowo zainstalować zawór w grzejniku oraz jak ustawić przepływ wody.
Spis treści
Opis produktu
Danfoss 013G7390 RA-N to zintegrowany zawór grzejnikowy z funkcją wstępnej regulacji przepływu. Jest przeznaczony do montażu w grzejnikach, umożliwiając precyzyjne sterowanie wydajnością cieplną poprzez regulację przepływu wody.
Montaż zaworu
Zawór należy wkręcić w przyłącze grzejnika aż do momentu, gdy kołnierz zetknie się z powierzchnią grzejnika. Do ostatecznego dokręcenia należy użyć klucza oczkowego 21 mm. Zawór należy dokręcić o kąt 30 stopni (odpowiadający jednemu ząbkowi na korpusie zaworu), co zapewnia moment obrotowy w zakresie 30–35 Nm. Aby zapewnić prawidłowe ustawienie głowicy termostatycznej, należy dokręcić zawór tak, aby znacznik ustawienia znajdował się w górnej pozycji.
Wskazówka montażowa: Ponieważ ząbki na korpusie zaworu są zasłonięte przez klucz podczas dokręcania, zaleca się naniesienie dwóch pomocniczych znaków na zewnętrznej stronie klucza oczkowego. Znak „1” powinien wskazywać górę, a znak „2” powinien być oddalony o odległość jednego ząbka w kierunku zgodnym z ruchem wskazówek zegara.
Wstępna regulacja
Zawór umożliwia precyzyjne ustawienie wartości przepływu bez użycia narzędzi, przed zamontowaniem głowicy termostatycznej. Należy obrócić czerwony pierścień nastawczy tak, aby wybrana cyfra pokryła się ze znacznikiem na korpusie zaworu. Ustawienie w pozycji „N” oznacza pełne otwarcie zaworu (brak ograniczenia przepływu).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Trudność w określeniu kąta dokręcenia zaworu (30 stopni).
Nanieś dwa znaki pomocnicze na zewnętrzną stronę klucza oczkowego 21 mm, aby łatwiej kontrolować obrót o jeden ząbek.
Głowica termostatyczna jest zamontowana krzywo.
Podczas montażu zaworu upewnij się, że znacznik ustawienia znajduje się w górnej pozycji, co zapewni prawidłowe osadzenie głowicy.
Przed użyciem
- Upewnij się, że posiadasz klucz oczkowy 21 mm.
- Sprawdź, czy gwint grzejnika jest czysty.
- Wkręć zawór ręcznie do oporu przed użyciem klucza.
- Przygotuj znaki pomocnicze na kluczu, jeśli potrzebujesz precyzyjnego ustawienia kąta.
Parametry w praktyce
- Moment dokręcania 30–35 Nm
- Wymagana siła dokręcenia zaworu w grzejniku, osiągana przez obrót o 30 stopni (jeden ząbek) po dokręceniu ręcznym.
Ilustracje i schematy

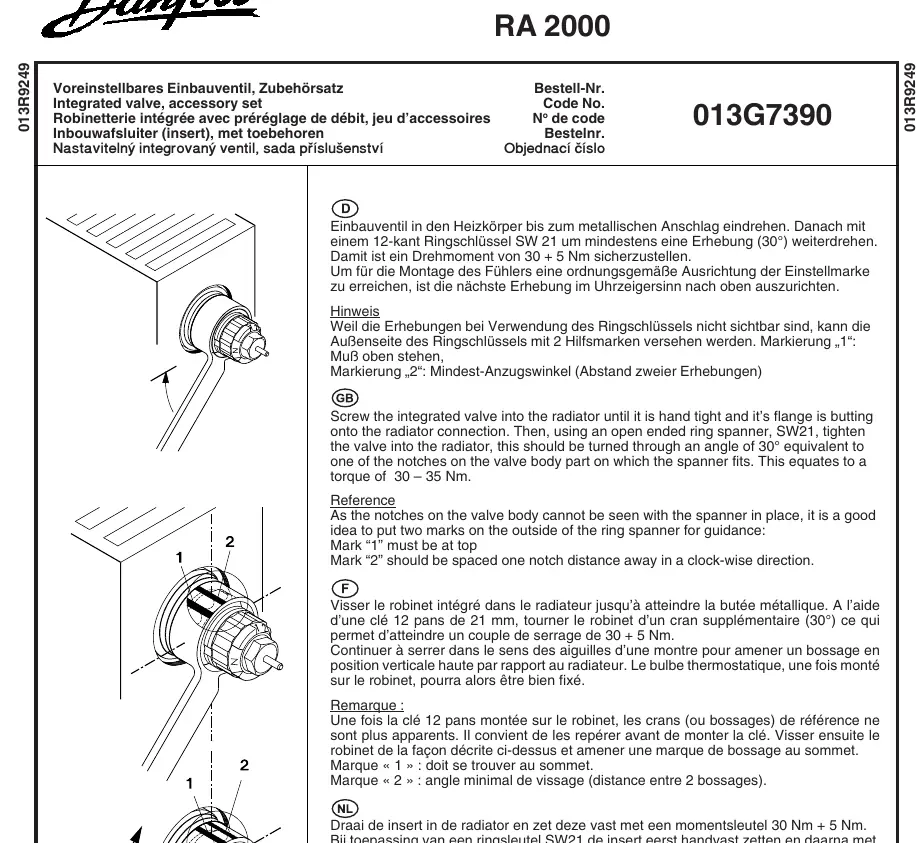

- Rysunek techniczny pokazuje użycie klucza oczkowego 21 mm do dokręcenia zaworu o 30 stopni.
- Wykres przepływu (Q l/h) w zależności od ustawienia (1-7, N) pomaga dobrać odpowiednią nastawę dla mocy grzejnika przy różnych różnicach temperatur.
Zgodność modelu
- Zawór przeznaczony do grzejników z przyłączem dla zaworów zintegrowanych.
- Wstępna regulacja musi zostać wykonana przed montażem głowicy termostatycznej.
