Danfoss ECL Comfort 100M - Instrukcja montażu
Kompletny przewodnik montażu i instalacji sterownika pogodowego Danfoss ECL Comfort 100M. Dowiedz się, jak poprawnie zamontować urządzenie na ścianie lub szynie DIN oraz jak wykonać połączenia elektryczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis urządzenia
Danfoss ECL Comfort 100M to zaawansowany sterownik pogodowy zaprojektowany do precyzyjnego zarządzania systemami grzewczymi. Urządzenie charakteryzuje się kompaktową budową, co pozwala na łatwą integrację w różnych środowiskach instalacyjnych. Jest to rozwiązanie dedykowane dla użytkowników poszukujących niezawodności oraz efektywności energetycznej w sterowaniu temperaturą.
Montaż urządzenia
Proces instalacji sterownika ECL Comfort 100M został zaprojektowany z myślą o maksymalnej wygodzie instalatora. Urządzenie można zamontować na dwa główne sposoby: bezpośrednio na ścianie lub na standardowej szynie DIN. W obu przypadkach proces wymaga zdjęcia obudowy, zamocowania podstawy, a następnie wpięcia modułu sterującego. Należy upewnić się, że wszystkie elementy są stabilnie osadzone, a przewody poprowadzone zgodnie z wytycznymi, aby uniknąć uszkodzeń mechanicznych lub zwarć.
Połączenia elektryczne
Prawidłowe podłączenie elektryczne jest kluczowe dla bezpiecznej i poprawnej pracy sterownika. Instrukcja przewiduje dwa warianty zasilania: 230 V a.c. oraz 24 V a.c. Użytkownik powinien zwrócić szczególną uwagę na schematy połączeń, które jasno określają przypisanie poszczególnych zacisków. Zaciski od 1 do 19 obsługują zasilanie, wyjścia przekaźnikowe oraz czujniki temperatury (S1, S2, S3). Należy zawsze upewnić się, że zasilanie jest odłączone przed przystąpieniem do jakichkolwiek prac przy okablowaniu. Nieprawidłowe podłączenie może prowadzić do trwałego uszkodzenia elektroniki sterownika.
Bezpieczeństwo i konserwacja
Podczas pracy z urządzeniem należy przestrzegać podstawowych zasad bezpieczeństwa elektrycznego. Sterownik nie wymaga skomplikowanej konserwacji, jednak zaleca się okresowe sprawdzanie stanu połączeń oraz czystości obudowy. W przypadku wystąpienia problemów z działaniem systemu, należy w pierwszej kolejności sprawdzić poprawność zasilania oraz ciągłość obwodów czujników. Urządzenie powinno być utylizowane zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektronicznego, aby zminimalizować wpływ na środowisko naturalne.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak reakcji sterownika po podłączeniu
Sprawdź, czy napięcie zasilania jest zgodne z modelem (230V lub 24V) i czy wszystkie przewody są poprawnie dokręcone w zaciskach.
Błędne odczyty temperatury
Zweryfikuj poprawność podłączenia czujników S1, S2, S3 oraz sprawdź, czy przewody nie są uszkodzone.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed montażem.
- Sprawdź, czy wybrana powierzchnia montażowa jest płaska i stabilna.
- Zweryfikuj zgodność napięcia sieci z modelem sterownika.
- Przygotuj odpowiednie narzędzia (śrubokręt).
- Upewnij się, że przewody są odpowiednio odizolowane.
Parametry w praktyce
- Zaciski 15-19
- Wejścia dla czujników temperatury S1, S2, S3 oraz magistrali BUS.
Ilustracje i schematy

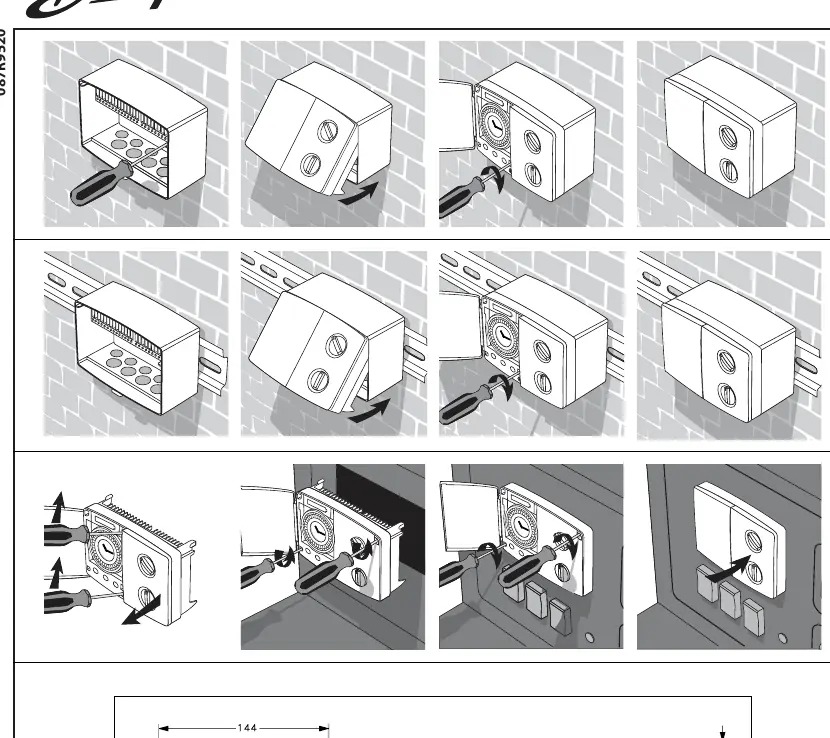

- Rysunki montażowe pokazują proces zdejmowania obudowy i montażu na szynie DIN.
- Schemat elektryczny 230V wskazuje podłączenie fazy i neutralnego do zacisków 1 i 2.
- Schemat elektryczny 24V uwzględnia specyficzne podłączenie dla niskiego napięcia.
Zgodność modelu
- Urządzenie wymaga dedykowanego zasilania zgodnie z oznaczeniem na obudowie.
- Kompatybilne z czujnikami temperatury typu S1, S2, S3.
