Instrukcja obsługi zasilacza UPS Vertiv Liebert GXE 1-3kVA
Szybki przewodnik po instalacji i obsłudze zasilacza UPS Vertiv Liebert GXE 1-3kVA. Dowiedz się, jak poprawnie zainstalować urządzenie, podłączyć akumulatory, zrozumieć tryby pracy oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy zasilaczy UPS z serii Vertiv Liebert GXE o mocy 1-3kVA. Przed przystąpieniem do instalacji należy upewnić się, że urządzenie jest suche i nie było narażone na kondensację wilgoci. Zaleca się ładowanie akumulatorów przez co najmniej 3 godziny przed podłączeniem odbiorników. Urządzenie wymaga odpowiedniej wentylacji (min. 100 mm z przodu i 300 mm z tyłu).
Opis urządzenia

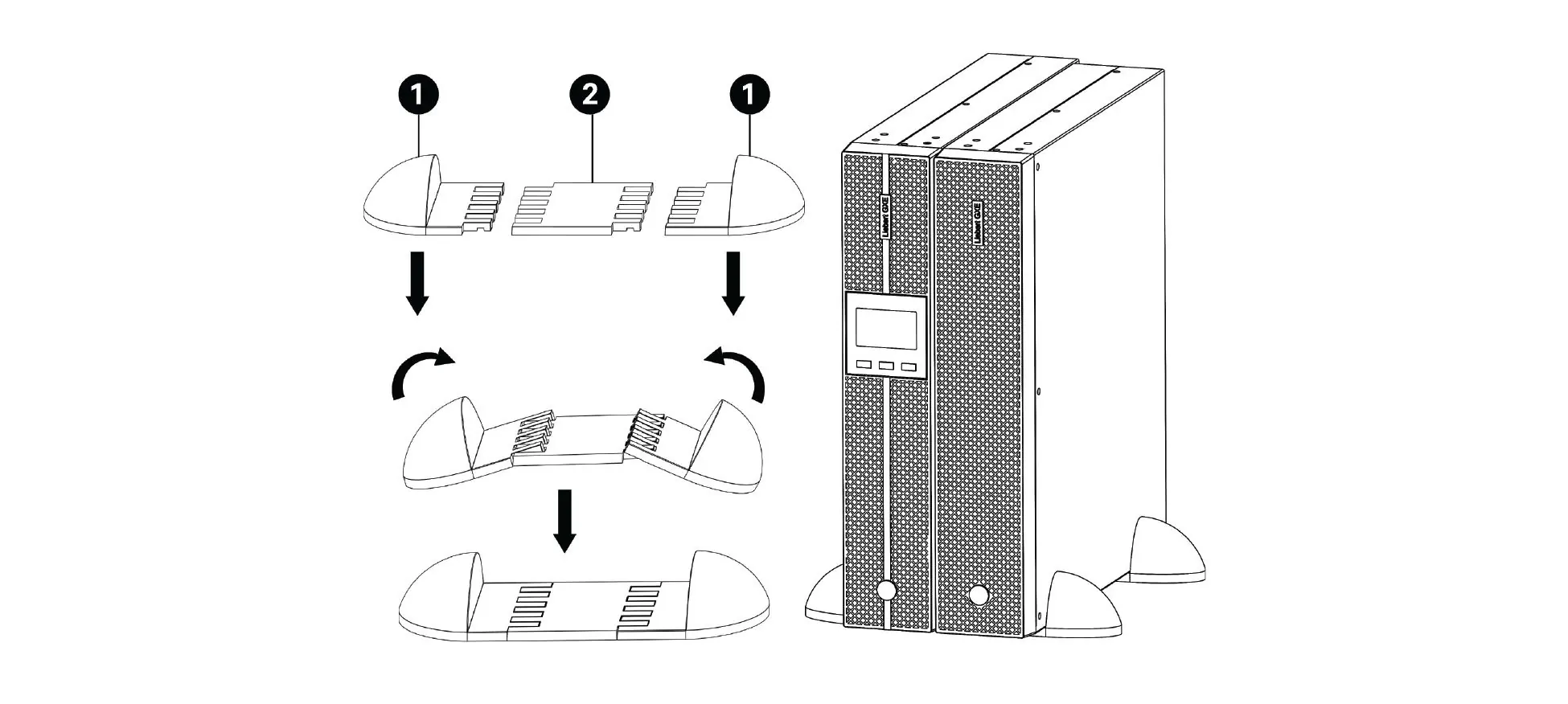

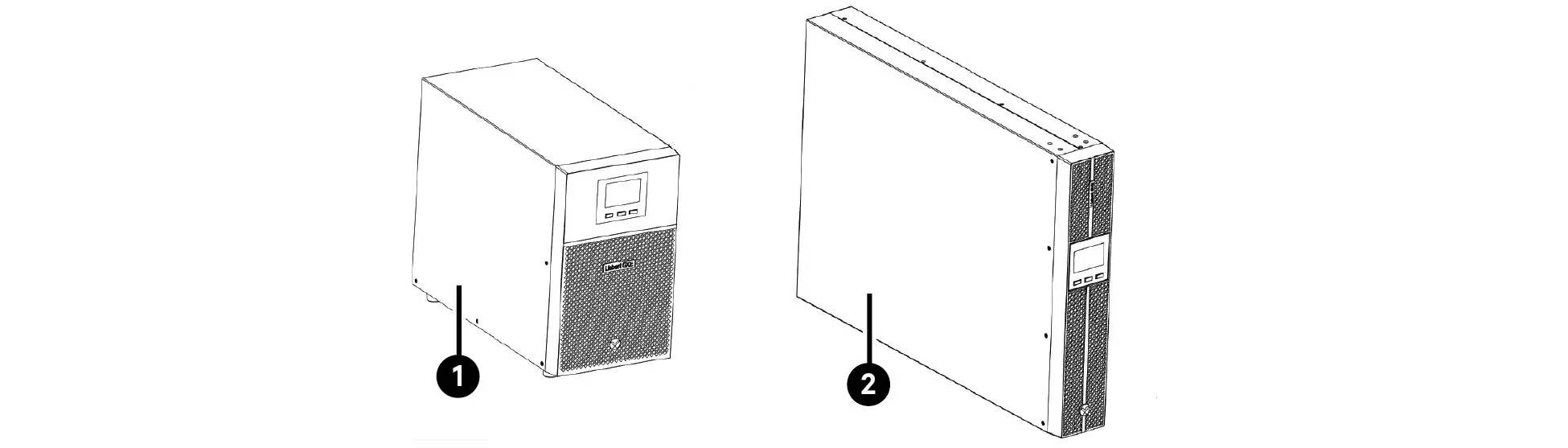

Zasilacze Liebert GXE to urządzenia typu online, które stale regulują napięcie wyjściowe, zapewniając czystą falę sinusoidalną. Dostępne są w wersjach wolnostojących (Tower) oraz przystosowanych do montażu w szafach rack (Rack/Tower). Panel przedni wyposażony jest w wyświetlacz LCD, który informuje o statusie obciążenia, trybie pracy, poziomie naładowania baterii oraz ewentualnych błędach.
Instalacja

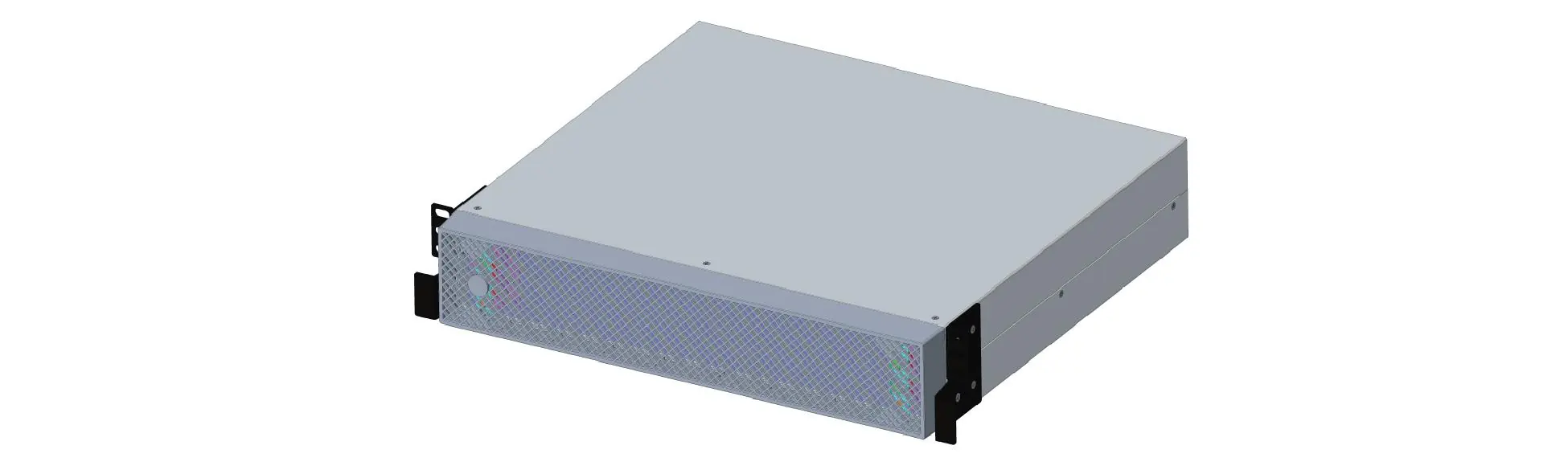

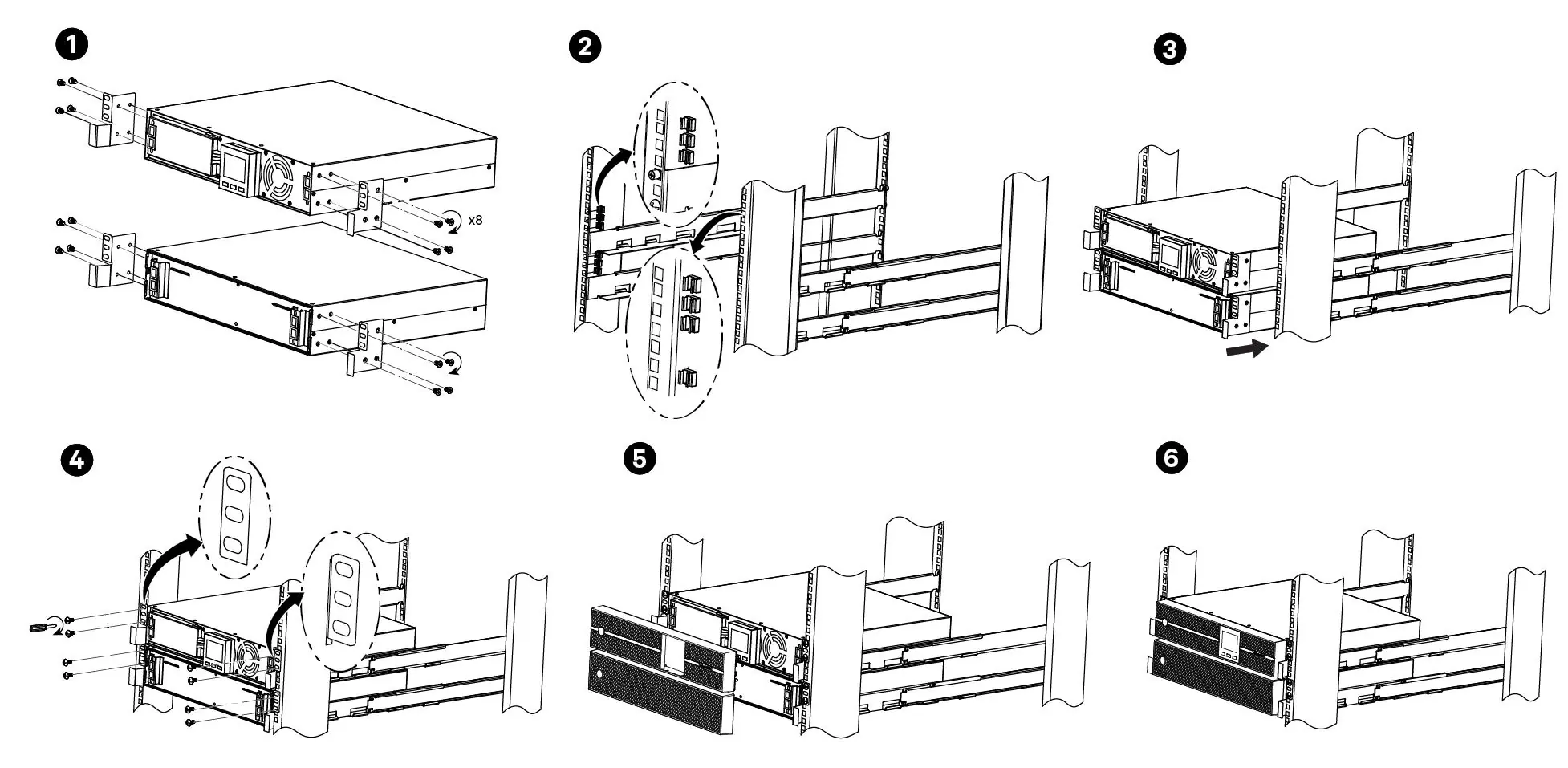

Instalacja powinna odbywać się w kontrolowanym środowisku, z dala od źródeł wody, ciepła i bezpośredniego nasłonecznienia. W przypadku montażu w szafie rack, UPS powinien być umieszczony jak najniżej, aby uniknąć przewrócenia szafy. Do zasilacza można podłączyć do 4 zewnętrznych szaf bateryjnych (EBC) w celu wydłużenia czasu podtrzymania. Należy pamiętać o zapewnieniu odpowiedniego wyłącznika nadprądowego (zależnie od modelu: 10A dla 1000VA, 13A dla 1500VA, 16A dla 2000VA, 20A dla 3000VA).
Obsługa i tryby pracy
UPS uruchamia się przyciskiem ON/Mute. Urządzenie posiada kilka trybów pracy:
- Normal Mode: Standardowa praca z podwójną konwersją.
- Bypass Mode: Zasilanie odbiorników bezpośrednio z sieci w przypadku przeciążenia lub awarii.
- Battery Mode: Zasilanie z akumulatorów w przypadku braku zasilania sieciowego.
- ECO Mode: Tryb oszczędzania energii, w którym UPS zasila odbiorniki przez obejście, gdy parametry sieci są w normie.
- Frequency Converter Mode: Praca z ustaloną częstotliwością wyjściową.
Konserwacja i wymiana baterii

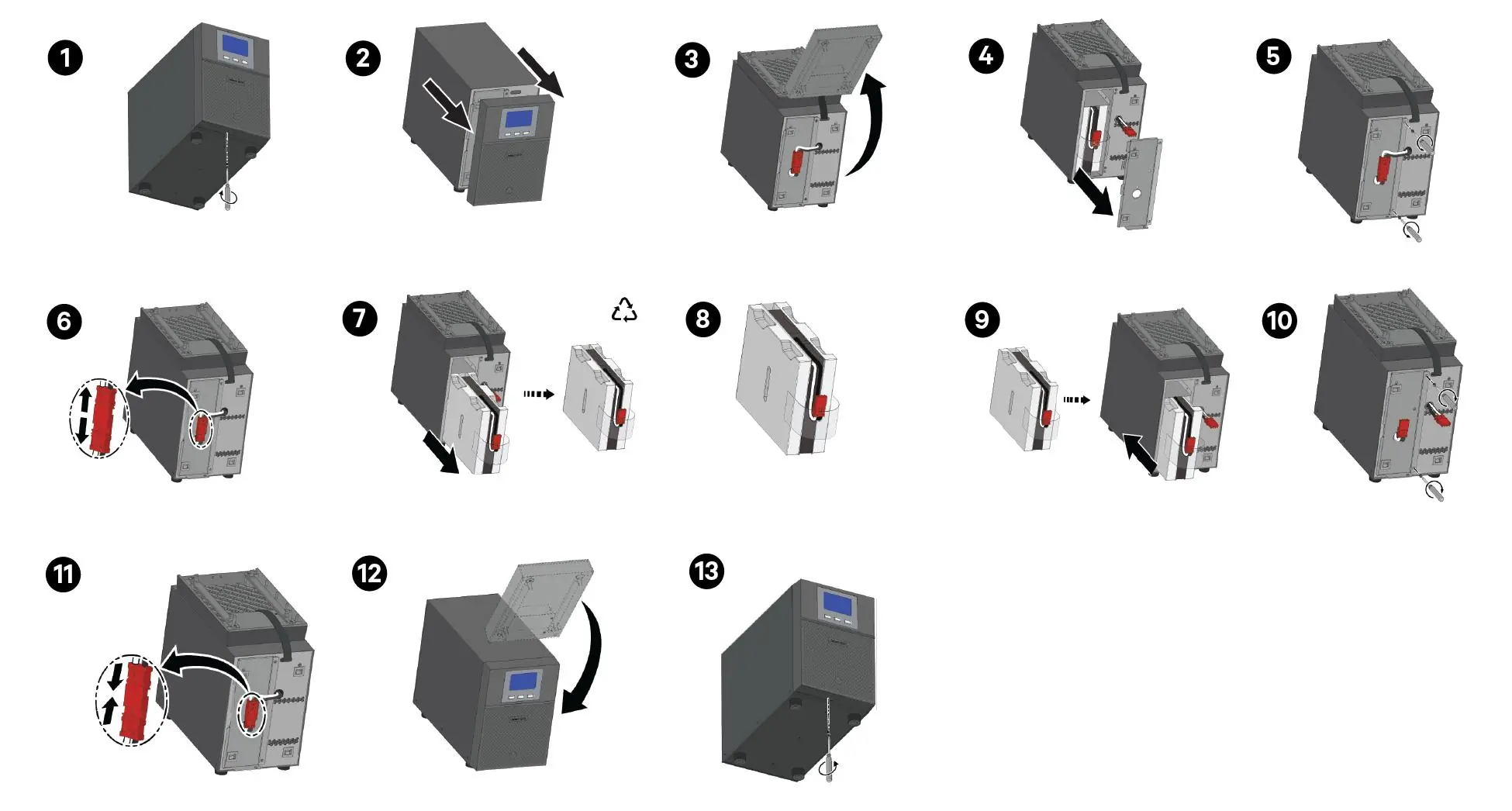

Wewnętrzne akumulatory są typu hot-swappable (wymienne podczas pracy), jednak zaleca się ostrożność, ponieważ w tym czasie odbiorniki nie są chronione przed zanikami napięcia. Wymianę baterii należy przeprowadzać zgodnie z procedurą opisaną w instrukcji, używając wyłącznie oryginalnych zestawów bateryjnych. Raz na 6 miesięcy zaleca się sprawdzenie poprawności działania UPS.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod usterki. Kody takie jak 01, 02, 03, 11, 12, 13, 41 wskazują na wewnętrzną awarię i wymagają kontaktu z serwisem. Błędy 27 i 28 dotyczą problemów z napięciem akumulatorów lub ładowarką. W przypadku przeciążenia (kod 43), należy odłączyć część odbiorników i zrestartować urządzenie.
Informacje o producencie
Vertiv
Praktyczna pomoc
Typowe problemy
Brak zasilania na wyjściu
Sprawdź, czy UPS nie jest w trybie Fault (kod 14 - zwarcie na wyjściu) lub czy nie zadziałało zabezpieczenie.
Krótki czas podtrzymania
Naładuj akumulatory przez co najmniej 5 godzin. Jeśli problem nie ustąpi, akumulatory mogą wymagać wymiany.
Alarm dźwiękowy
Sprawdź kod błędu na wyświetlaczu LCD i porównaj z tabelą kodów w instrukcji.
Przed użyciem
- Sprawdź, czy UPS jest w suchym, wentylowanym miejscu.
- Upewnij się, że zachowano min. 100 mm odstępu z przodu i 300 mm z tyłu.
- Naładuj akumulatory przez min. 3 godziny przed podłączeniem urządzeń.
- Sprawdź, czy napięcie wejściowe jest zgodne ze specyfikacją.
Parametry w praktyce
- Moc wyjściowa
- Określa maksymalne obciążenie, jakie UPS może obsłużyć (np. 900W dla modelu 1000VA).
- Czas przełączania
- 0 ms przy przejściu na zasilanie bateryjne (online).
Ilustracje i schematy
- Schemat blokowy pokazuje przepływ energii w różnych trybach pracy.

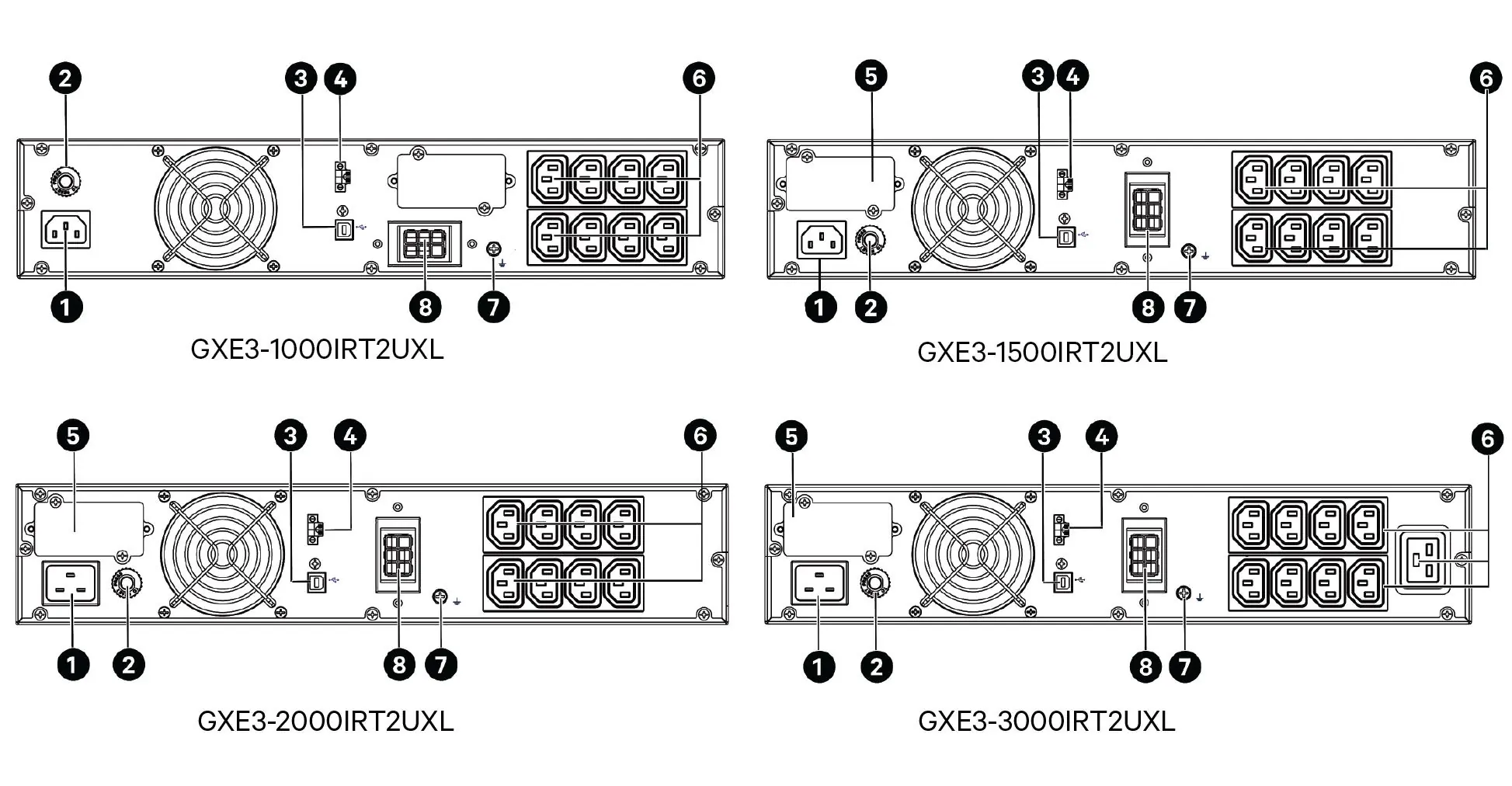

- Rysunki tylnych paneli wskazują lokalizację portów komunikacyjnych i gniazd wyjściowych.
Zgodność modelu
- Obsługuje do 4 zewnętrznych szaf bateryjnych (EBC).
- Wymaga dedykowanego wyłącznika nadprądowego (zależnie od modelu).
