Instrukcja obsługi zestawu solarnego off-grid ECO-WORTHY 1170W 48V

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i okablowania zestawu solarnego ECO-WORTHY 1170W 48V, składającego się z inwertera typu All-in-one (AIO) oraz akumulatorów serwerowych 48V 50Ah. Przed przystąpieniem do prac należy bezwzględnie przestrzegać zasad bezpieczeństwa:

• Zawsze używaj izolowanych rękawic i okularów ochronnych.
• Zdejmij wszelką biżuterię metalową (pierścionki, zegarki).
• Przed przystąpieniem do okablowania upewnij się, że wszystkie wyłączniki (akumulatora, inwertera, bezpieczniki) są w pozycji OFF.
• Nigdy nie dotykaj terminali wejściowych AC i wyjściowych AC, ponieważ znajdują się pod wysokim napięciem.
• Upewnij się, że akumulator jest ustawiony stabilnie i wypoziomowany.

Opis zestawu

Zestaw zawiera następujące elementy:

• 6 x Panel słoneczny 195W 18V Bifacial MONO
• 1 x Inwerter 48V 3500W
• 1 lub 2 x Akumulator serwerowy 48V 50Ah
• Kable solarne (12AWG) i kable akumulator-inwerter
• 24 x Uchwyt montażowy typu Z
• Niezbędne śruby i nakrętki

Specyfikacja techniczna

Inwerter (3500W All-in-one)

• Napięcie wejściowe AC: 110/120 VAC (auto-detekcja 50/60 Hz)
• Moc znamionowa: 3500W (szczytowa 6000W)
• Zakres napięcia MPPT: 120-450 VDC
• Maksymalne napięcie PV: 500 VDC

Akumulator (ECO-LFP485004)

• Napięcie znamionowe: 51.2V
• Pojemność: 50Ah
• Porty komunikacyjne: RS485/CAN/RS232
• Możliwość łączenia: do 32 sztuk równolegle

Instrukcja instalacji

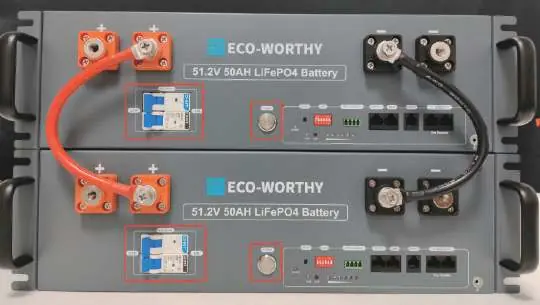

1. Łączenie akumulatorów równolegle: Jeśli używasz więcej niż jednego akumulatora, połącz je równolegle za pomocą dostarczonych kabli M8. Ustaw przełączniki DIP na każdym akumulatorze zgodnie z tabelą w instrukcji (Master/Slave) i połącz kable komunikacyjne.

2. Podłączenie akumulatora do inwertera: Usuń osłonę terminali inwertera. Podłącz kable akumulatora (czerwony do dodatniego, czarny do ujemnego) do terminali BAT inwertera, a następnie do akumulatora. Dokręć śruby z odpowiednim momentem.

3. Podłączenie paneli słonecznych: Przygotuj kable MC4. Podłącz końcówki kabli do terminali PV inwertera (PV+ i PV-). Połącz złącza MC4 paneli słonecznych (male-to-female, female-to-male). Po zakończeniu włącz zasilanie w odpowiedniej kolejności.

Rozwiązywanie problemów

Jeśli inwerter wyświetla kody błędów, sprawdź poniższe:

• [06] Battery Over-Voltage: Rozładuj akumulator, aż napięcie spadnie poniżej punktu odzyskiwania.
• [21] Fan Fault: Sprawdź, czy wentylator nie jest zablokowany.
• [13][14] Bypass/AIO Overload: Zmniejsz obciążenie i zrestartuj urządzenie.
• [17] AIO Short-Circuit: Sprawdź połączenia obciążenia pod kątem zwarć.
