Instrukcja obsługi panelu solarnego Goal Zero Boulder 100BC
Szybki przewodnik po panelu solarnym Goal Zero Boulder 100BC. Dowiedz się, jak podłączyć urządzenie, używać podstawki, łączyć panele w zestawy oraz jak dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Panel solarny Boulder 100BC to składane urządzenie o mocy 100W, zaprojektowane do ładowania stacji zasilania Goal Zero Yeti oraz Sherpa. Urządzenie posiada wbudowaną podstawkę ułatwiającą ustawienie panelu pod optymalnym kątem względem słońca. Panel jest odporny na warunki atmosferyczne, jednak urządzenia ładowane (stacje zasilania) muszą być chronione przed wilgocią.
Opis urządzenia
Panel składa się z dwóch części połączonych zawiasami, co pozwala na złożenie go w formę walizki. Z tyłu urządzenia znajduje się port wyjściowy 8mm, który służy zarówno do ładowania stacji zasilania, jak i do łączenia (łańcuchowania) z innymi panelami.
Jak to działa
Aby rozpocząć ładowanie, podłącz kabel z niebieskim pierścieniem (8mm) do portu INPUT w stacji zasilania Goal Zero Yeti lub Sherpa. Rozłóż panel i użyj wbudowanej podstawki, aby skierować go bezpośrednio na słońce. Dla uzyskania najlepszych efektów zaleca się przestawianie panelu w ciągu dnia, aby podążał za ruchem słońca.
Łączenie paneli
Możesz łączyć panel Boulder 100BC z innymi panelami Boulder wyposażonymi w wejście 8mm. W tym celu należy wpiąć kabel 8mm jednego panelu do wejścia drugiego panelu. W przypadku konfiguracji o łącznej mocy przekraczającej 150W, konieczne jest dokupienie specjalnego kabla kombinatora od Goal Zero. W celu uzyskania pomocy przy doborze odpowiedniego kabla dla większych zestawów, skontaktuj się z centrum obsługi klienta Goal Zero.
Często zadawane pytania
- Czy panel jest wodoodporny? Tak, panele Boulder są zaprojektowane do pracy na zewnątrz, jednak urządzenia podłączone do ładowania muszą być przechowywane w suchym miejscu.
- Czy można zamontować panel na dachu? Model Boulder 100BC nie jest przeznaczony do montażu stałego. Jego konstrukcja typu walizka służy do zastosowań przenośnych.
- Co można ładować bezpośrednio? Panel jest zoptymalizowany do ładowania stacji Goal Zero Yeti i Sherpa. Do ładowania mniejszych urządzeń USB (telefony, latarki) zaleca się użycie paneli z serii Nomad.
Dane techniczne
- Moc znamionowa: 100W
- Napięcie obwodu otwartego: 18-23V
- Typ ogniw: Monokrystaliczne
- Waga: 11,7 kg
- Wymiary: 55,2 x 70,0 x 8,9 cm
- Gwarancja: 24 miesiące
Informacje o producencie
Goal Zero
Praktyczna pomoc
Typowe problemy
Niska wydajność ładowania
Upewnij się, że panel jest skierowany bezpośrednio na słońce i zmieniaj jego położenie w ciągu dnia.
Łączenie wielu paneli powyżej 150W
Wymagany jest zakup specjalnego kabla kombinatora od Goal Zero. Skontaktuj się z obsługą klienta w celu doboru kabla.
Urządzenie nie ładuje się
Sprawdź, czy kabel 8mm jest poprawnie wpięty do portu INPUT w stacji Yeti lub Sherpa.
Przed użyciem
- Sprawdź, czy panel nie jest uszkodzony
- Upewnij się, że masz stację zasilania z portem 8mm
- Przygotuj miejsce do rozłożenia panelu
- Ustaw podstawkę w stabilnej pozycji
Parametry w praktyce
- Moc znamionowa (100W)
- Maksymalna moc wyjściowa panelu w optymalnych warunkach nasłonecznienia.
- Napięcie obwodu otwartego (18-23V)
- Napięcie generowane przez panel bez obciążenia.
Ilustracje i schematy

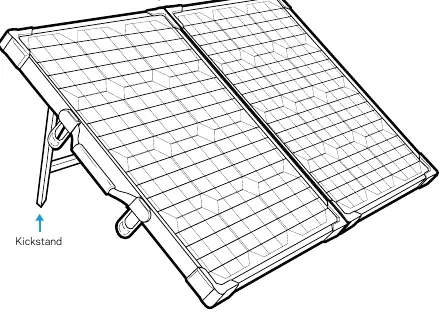

- Widok z przodu: pokazuje panel z podstawką (kickstand).
- Widok z tyłu: pokazuje port wyjściowy 8mm do ładowania i łączenia.
Zgodność modelu
- Kompatybilny ze stacjami Goal Zero Yeti i Sherpa.
- Można łączyć z innymi panelami Boulder posiadającymi wejście 8mm.
- Nie jest przeznaczony do montażu stałego na dachu.
