Niniejsza instrukcja dotyczy pieców na pellet EGO Airmatic 8 M3 CORE oraz EGO Comfort Airmatic 10 M3 CORE. Urządzenie musi być instalowane wyłącznie przez wykwalifikowanego operatora zgodnie z obowiązującymi przepisami krajowymi. Piec jest przeznaczony wyłącznie do spalania pelletu drzewnego klasy A1 (EN ISO 17225-2). Niewłaściwa instalacja lub użycie nieodpowiedniego paliwa może prowadzić do utraty gwarancji i zagrożenia bezpieczeństwa.
Bezpieczeństwo i ostrzeżenia
- Instalacja, podłączenie elektryczne i konserwacja muszą być wykonywane przez wykwalifikowany personel.
- Zabrania się używania paliw innych niż pellet drzewny.
- Powierzchnie pieca (drzwiczki, uchwyt, szyba, rury wylotowe) nagrzewają się do wysokich temperatur – należy używać rękawic ochronnych.
- Zabrania się suszenia prania na urządzeniu.
- W przypadku awarii lub pożaru w kominie należy wyłączyć urządzenie, odłączyć zasilanie i nie otwierać drzwiczek.
- Piec musi być podłączony do uziemionej instalacji elektrycznej.
Instalacja i montaż
Piec wymaga odpowiedniej wentylacji i doprowadzenia powietrza do spalania. Należy zachować minimalne odległości od materiałów łatwopalnych:
- Tył: 40-120 mm
- Boki: 100-200 mm
- Góra: 800 mm
- Przód: 1000 mm
W przypadku podłóg wykonanych z materiałów łatwopalnych należy zastosować niepalną osłonę podłogową. System odprowadzania spalin musi być szczelny i zgodny z normą EN 13384-1.
Podłączenie elektryczne
Piec należy podłączyć do gniazdka 230V/50Hz. W przypadku braku zasilania należy sprawdzić bezpieczniki znajdujące się w bloku przełączników obok gniazda zasilania (typ 5x20 mm T delayed / 3.15 A 250 V). Wszelkie prace przy układzie elektrycznym muszą być wykonywane przy odłączonym zasilaniu.
Obsługa i ładowanie paliwa

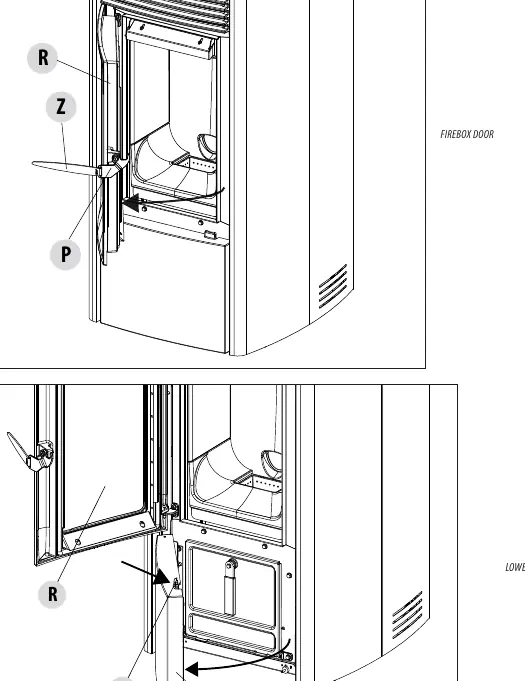

Paliwo ładuje się przez górną klapę (G). Pellet należy wsypywać powoli, aby osiadł na dnie zbiornika. Nigdy nie należy usuwać siatki ochronnej wewnątrz zbiornika. Drzwiczki paleniska (R) otwiera się za pomocą zimnego uchwytu (Z) wkładanego w otwór w rączce (P). Przed otwarciem dolnych drzwiczek (F) należy najpierw otworzyć drzwiczki paleniska.
Dane techniczne
Urządzenia charakteryzują się wysoką sprawnością (powyżej 90%). Pojemność zbiornika na pellet wynosi 39 litrów. Pobór mocy elektrycznej wynosi 49 W (dla modelu 8 kW) lub 89 W (dla modelu 10 kW), z maksymalnym poborem 340 W.
Praktyczna pomoc
Typowe problemy
Piec nie uruchamia się lub wyświetlacz nie świeci
Sprawdź bezpieczniki w bloku przełączników obok gniazda zasilania (wymagana wymiana przez technika).
Nieudany zapłon lub nagromadzenie pelletu w palenisku
Całkowicie usuń niespalony pellet z paleniska przed ponownym rozpaleniem. Upewnij się, że palenisko jest czyste i prawidłowo osadzone.
Dymienie przy pierwszym uruchomieniu
Jest to normalne zjawisko spowodowane wypalaniem się farby. Zapewnij dobrą wentylację pomieszczenia.
Przed użyciem
- Upewnij się, że podłoga ma odpowiednią nośność.
- Zainstaluj niepalną osłonę podłogową, jeśli podłoga jest łatwopalna.
- Zweryfikuj, czy system odprowadzania spalin jest zgodny z normą EN 13384-1.
- Upewnij się, że zapewniono dopływ powietrza zewnętrznego (min. 80 cm2).
- Używaj wyłącznie pelletu drzewnego klasy A1 (EN ISO 17225-2).
- Sprawdź, czy wszystkie drzwiczki są szczelnie zamknięte.
Parametry w praktyce
- Pojemność zbiornika
- 39 litrów – ilość pelletu, którą można załadować jednorazowo.
- Sprawność (Efficiency)
- Powyżej 90% – wysoki stopień wykorzystania energii z paliwa.
Ilustracje i schematy
- Schematy instalacji pokazują prawidłowe prowadzenie przewodów spalinowych i doprowadzenia powietrza.
- Rysunki montażowe paneli bocznych wskazują na użycie śrub 'x' i podkładek 'z'.
- Instrukcja otwierania drzwiczek pokazuje użycie zimnego uchwytu 'Z' do otwarcia paleniska.
Zgodność modelu
- Piec wymaga pelletu o średnicy 6 mm i długości 3-40 mm.
- Zabrania się podłączania pieca do wspólnego przewodu kominowego z innymi urządzeniami.
- Wymagana jest instalacja w pomieszczeniu z odpowiednim dopływem powietrza.
