Niniejsza instrukcja dotyczy montażu i eksploatacji grzejników panelowych Flomasta. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie niezbędne elementy zestawu oraz odpowiednie narzędzia. Grzejnik jest przeznaczony do pracy w systemach centralnego ogrzewania przy maksymalnym ciśnieniu 10 barów i temperaturze 120°C.
Opis i parametry techniczne
Grzejniki panelowe Flomasta są produkowane zgodnie z normą EN 442. Urządzenie wykonane jest ze stali i wymaga odpowiedniego zabezpieczenia przed korozją poprzez stosowanie inhibitorów w instalacji grzewczej. Grzejnik nie jest przeznaczony do użytku na zewnątrz ani w systemach z wodą o wysokiej zawartości tlenu.
Montaż grzejnika
Proces montażu wymaga precyzyjnego wyznaczenia punktów mocowania na ścianie:

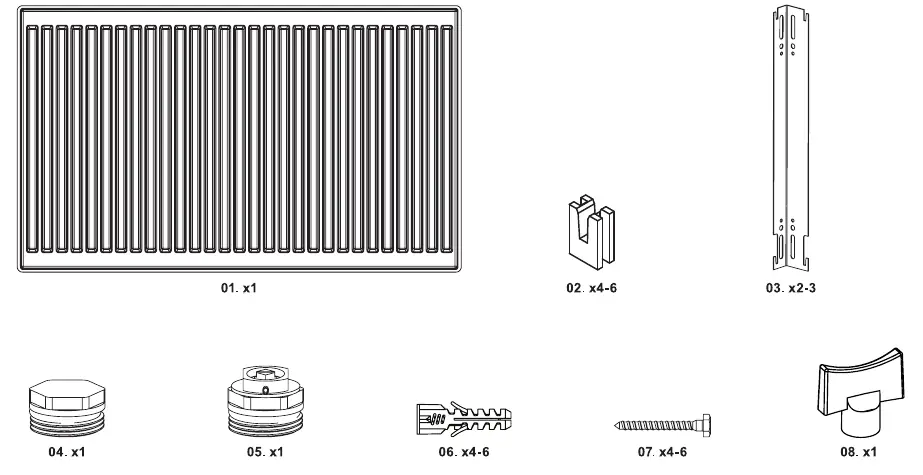

- Sprawdź zawartość opakowania: grzejnik, wsporniki, kołki, śruby, odpowietrznik, korek.
- Przygotuj narzędzia: wiertarkę z wiertłem 8mm, ołówek, poziomicę, klucz nastawny, taśmę PTFE, okulary ochronne.
- Wyznacz miejsca wiercenia zgodnie z wymiarami dla danego typu grzejnika (T11, T21, T22).
- Wywierć otwory, umieść kołki rozporowe i przykręć wsporniki montażowe.
- Zawieś grzejnik na wspornikach.
Uruchomienie i odpowietrzanie
Po zamontowaniu grzejnika i podłączeniu zaworów termostatycznych:
- Otwórz zawór grzejnikowy.
- Upewnij się, że system centralnego ogrzewania działa.
- Jeśli grzejnik nie nagrzewa się równomiernie, należy go odpowietrzyć.
- Użyj klucza do odpowietrzania lub śrubokręta, aby poluzować zawór odpowietrzający, aż zacznie wypływać woda, a następnie zamknij go.
Konserwacja i czyszczenie
Powierzchnię grzejnika należy czyścić wyłącznie miękką, wilgotną szmatką. Nie używaj rozpuszczalników, środków ściernych, wybielaczy, kwasów ani agresywnych detergentów, ponieważ mogą one uszkodzić powłokę lakierniczą.
Bezpieczeństwo
- Nigdy nie pozostawiaj dzieci bez opieki w pobliżu grzejnika.
- Nie zakrywaj grzejnika, ponieważ ogranicza to cyrkulację powietrza i wydajność grzewczą.
- Nie wieszaj na grzejniku ciężkich przedmiotów.
- W przypadku wątpliwości dotyczących instalacji, skonsultuj się z wykwalifikowanym hydraulikiem.
Praktyczna pomoc
Typowe problemy
Grzejnik nie nagrzewa się
Sprawdź, czy zawór jest otwarty. Jeśli tak, odpowietrz grzejnik, używając klucza do odpowietrzania, aż zacznie wypływać woda.
Brak części w zestawie
Sprawdź dokładnie zawartość opakowania przed montażem. W razie braków skontaktuj się ze sklepem, w którym zakupiono produkt.
Przed użyciem
- Sprawdź, czy wszystkie części (wsporniki, kołki, śruby) są w zestawie.
- Upewnij się, że ściana jest odpowiednia do montażu.
- Przygotuj narzędzia: wiertarkę (wiertło 8mm), ołówek, taśmę PTFE, klucz nastawny, poziomicę.
- Załóż okulary ochronne i maskę przeciwpyłową podczas wiercenia.
- Upewnij się, że instalacja centralnego ogrzewania jest odizolowana przed pracą.
Parametry w praktyce
- Maksymalne ciśnienie robocze
- 10 barów - nie przekraczaj tej wartości w instalacji.
- Maksymalna temperatura
- 120°C - temperatura wody zasilającej nie powinna przekraczać tej wartości.
- Norma EN 442
- Standard jakości i wydajności dla grzejników.
Ilustracje i schematy

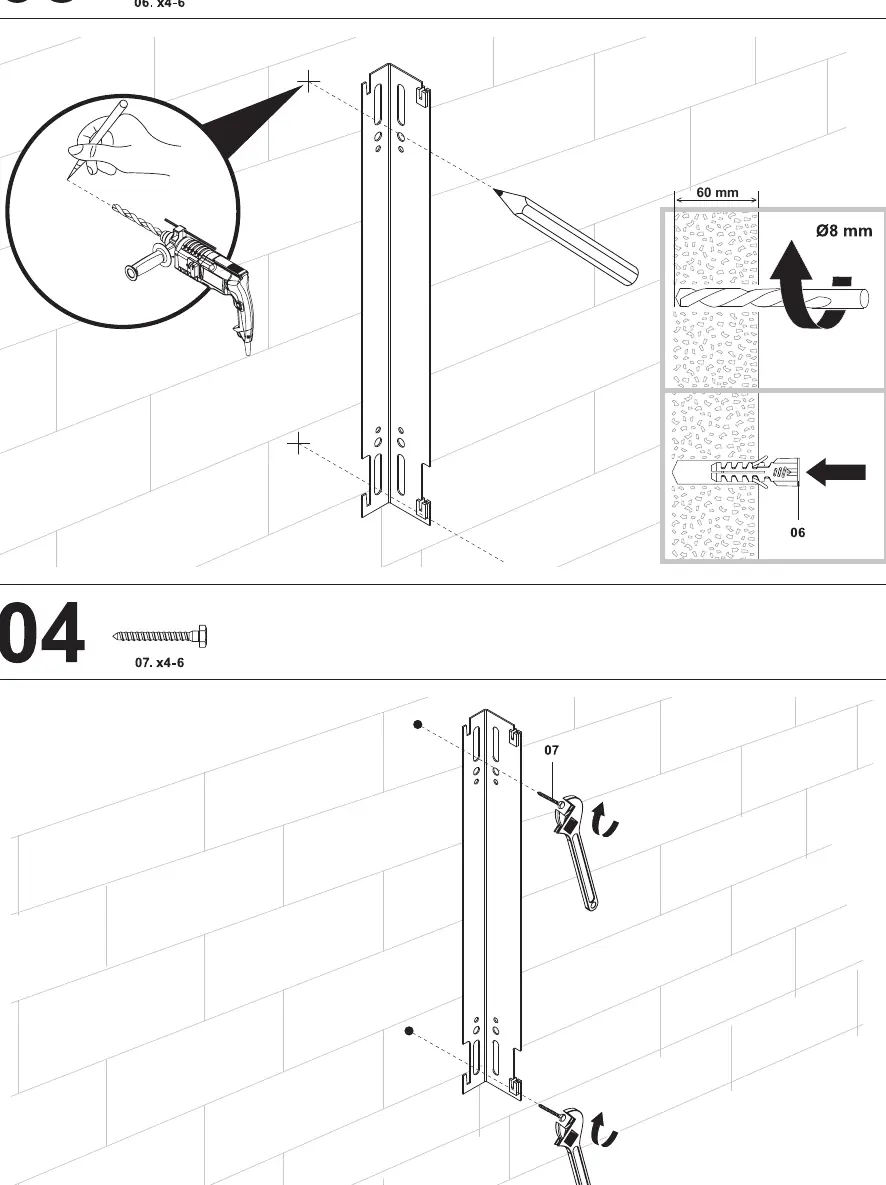

- Schemat montażu uchwytów: pokazuje rozmieszczenie wsporników na ścianie dla różnych typów grzejników (T11, T21, T22).

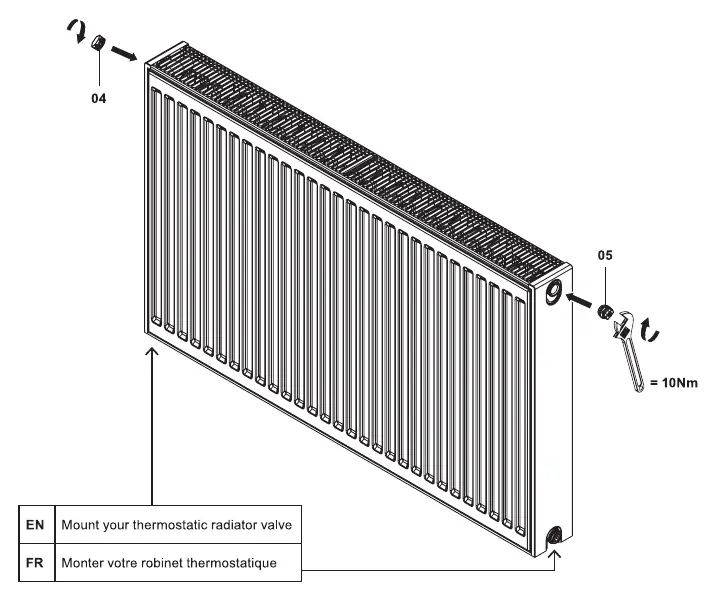

- Schemat podłączenia zaworu: pokazuje montaż zaworu termostatycznego i odpowietrznika.
Zgodność modelu
- Nie stosować w systemach centralnego ogrzewania z wodą o wysokiej zawartości tlenu.
- Nie zaleca się stosowania w systemach zintegrowanych (centralized heating systems).
- Grzejnik wykonany ze stali miękkiej, wymaga stosowania inhibitorów korozji.
