Instrukcja obsługi nagrzewnicy olejowej Mr. Heater MH140CKT, MH185CKT, MH220CKT
Szybki przewodnik po instrukcji obsługi nagrzewnicy olejowej Mr. Heater serii MH. Dowiedz się, jak bezpiecznie uruchomić urządzenie, przeprowadzić konserwację, wyregulować ciśnienie pompy i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

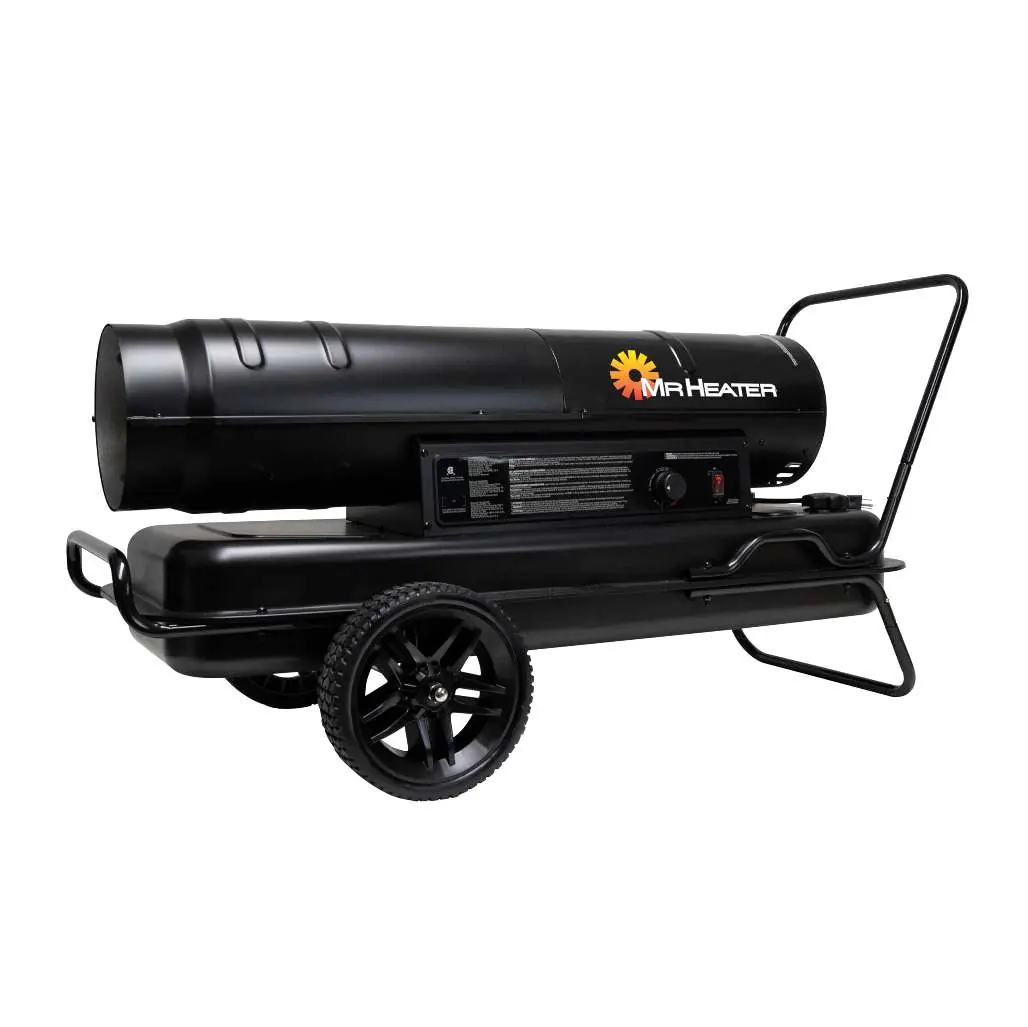

Niniejsza instrukcja dotyczy nagrzewnic olejowych serii MH (modele MH140CKT, MH185CKT, MH220CKT). Urządzenia te są przeznaczone do tymczasowego ogrzewania budynków w trakcie budowy, przebudowy lub naprawy. Nagrzewnica jest urządzeniem z wymuszonym obiegiem powietrza i wymaga odpowiedniej wentylacji pomieszczenia, w którym pracuje, aby uniknąć gromadzenia się tlenku węgla.
Bezpieczeństwo i ostrzeżenia
- Zagrożenie tlenkiem węgla: Używanie nagrzewnicy w zamkniętych pomieszczeniach może prowadzić do zatrucia tlenkiem węgla. Zapewnij odpowiednią wentylację (otwory wentylacyjne przy podłodze i suficie).
- Paliwo: Używaj wyłącznie nafty 1-K. Dopuszczalne jest również stosowanie oleju napędowego nr 1 lub nr 2, oleju opałowego nr 1 lub nr 2, paliwa JP8 Jet A oraz mieszanek biodiesla B2, B5, B10 i B20. Nigdy nie używaj benzyny, rozpuszczalników ani innych wysoce łatwopalnych paliw.
- Odległości: Zachowaj bezpieczną odległość od materiałów łatwopalnych (co najmniej 2,4 m od wylotu, 1 m od góry, boków i wlotu).
- Zakaz używania: Nie używać w pomieszczeniach mieszkalnych, pojazdach rekreacyjnych ani w miejscach, gdzie przebywają dzieci.
Montaż
Nagrzewnica wymaga samodzielnego montażu kół i uchwytów:
- Zamontuj oś na ramie wsporczej.
- Nałóż koła na oś, zabezpieczając je nakrętkami i podkładkami zgodnie z instrukcją.
- Zamontuj uchwyty transportowe i stopkę wsporczą.
- Upewnij się, że wszystkie elementy są dokręcone, ale nie przekręcone.
Przygotowanie i uruchomienie
Przed pierwszym użyciem sprawdź urządzenie pod kątem uszkodzeń transportowych. Ustaw nagrzewnicę na stabilnym, poziomym podłożu. Napełnij zbiornik paliwem (użyj lejka z długą szyjką). Podłącz urządzenie do uziemionego gniazdka 115V. Ustaw termostat na najwyższą wartość i przełącz włącznik w pozycję ON. Po uruchomieniu dostosuj termostat do pożądanej temperatury.
Konserwacja i regulacja ciśnienia
Regularna konserwacja jest kluczowa dla wydajności:

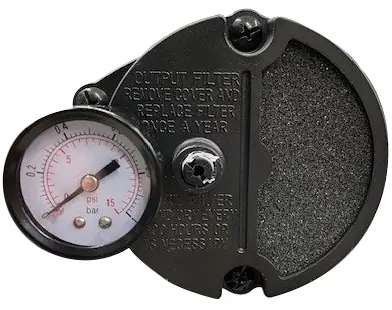

- Regulacja ciśnienia pompy: Jeśli płomień jest niestabilny lub nagrzewnica dymi, może być konieczna regulacja ciśnienia. Znajdź śrubę regulacyjną z tyłu urządzenia. Obrót w prawo zwiększa ciśnienie, w lewo zmniejsza.
- Czyszczenie filtrów: Czyść filtry powietrza i paliwa zgodnie z harmonogramem (co 500 godzin lub częściej w zapylonych warunkach).
- Czyszczenie ogólne: Usuwaj kurz z silnika, wentylatora i komory spalania za pomocą sprężonego powietrza.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, wyłącz urządzenie, odczekaj 5 minut i spróbuj ponownie. Jeśli nagrzewnica nie daje iskry, sprawdź przewody elektrody zapłonowej oraz odstęp elektrody (3,5 mm). Jeśli silnik się przegrzewa lub nie obraca swobodnie, sprawdź wirnik pompy.
Dane techniczne
Urządzenia różnią się wydajnością:
- MH140CKT: 140 000 Btu/hr, zbiornik 32 L.
- MH185CKT: 185 000 Btu/hr, zbiornik 51 L.
- MH220CKT: 220 000 Btu/hr, zbiornik 51 L.
Wszystkie modele wymagają zasilania 115V, 60Hz.
Informacje o producencie
Mr. Heater
Praktyczna pomoc
Typowe problemy
Nagrzewnica nie uruchamia się
Sprawdź zasilanie, upewnij się, że przełącznik jest w pozycji ON, zresetuj wyłącznik (wyłącz na 5 min, włącz ponownie).
Dymienie lub słaby płomień
Wyreguluj ciśnienie pompy zgodnie z instrukcją lub wyczyść filtry.
Brak iskry
Sprawdź przewody elektrody zapłonowej, odstęp elektrody (3.5 mm) lub wymień moduł zapłonowy.
Silnik się przegrzewa lub zatrzymuje
Sprawdź, czy wirnik pompy obraca się swobodnie; jeśli nie, wymień silnik lub zespół zasilający.
Przed użyciem
- Sprawdź, czy nagrzewnica nie jest uszkodzona.
- Upewnij się, że używasz odpowiedniego paliwa (nafta 1-K).
- Zapewnij odpowiednią wentylację pomieszczenia.
- Ustaw nagrzewnicę na stabilnym, poziomym podłożu.
- Zachowaj bezpieczne odległości od materiałów łatwopalnych (min. 2,4 m od wylotu).
Parametry w praktyce
- Fuel Tank Capacity
- Pojemność zbiornika paliwa (galony/litry).
- Electrical Input
- Wymagane zasilanie elektryczne (115V, 60Hz).
- Pressure Setting
- Zalecane ciśnienie pracy pompy (psig/kPa).
Ilustracje i schematy

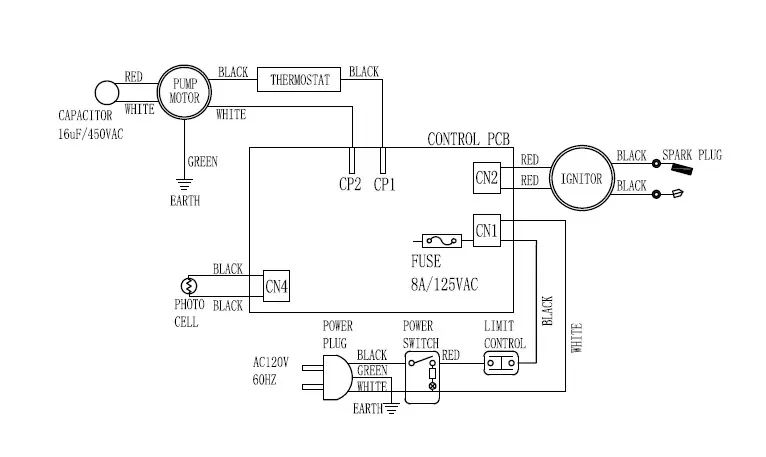

- Schemat elektryczny pokazuje połączenia między silnikiem pompy, termostatem, płytką sterującą i zapłonem.

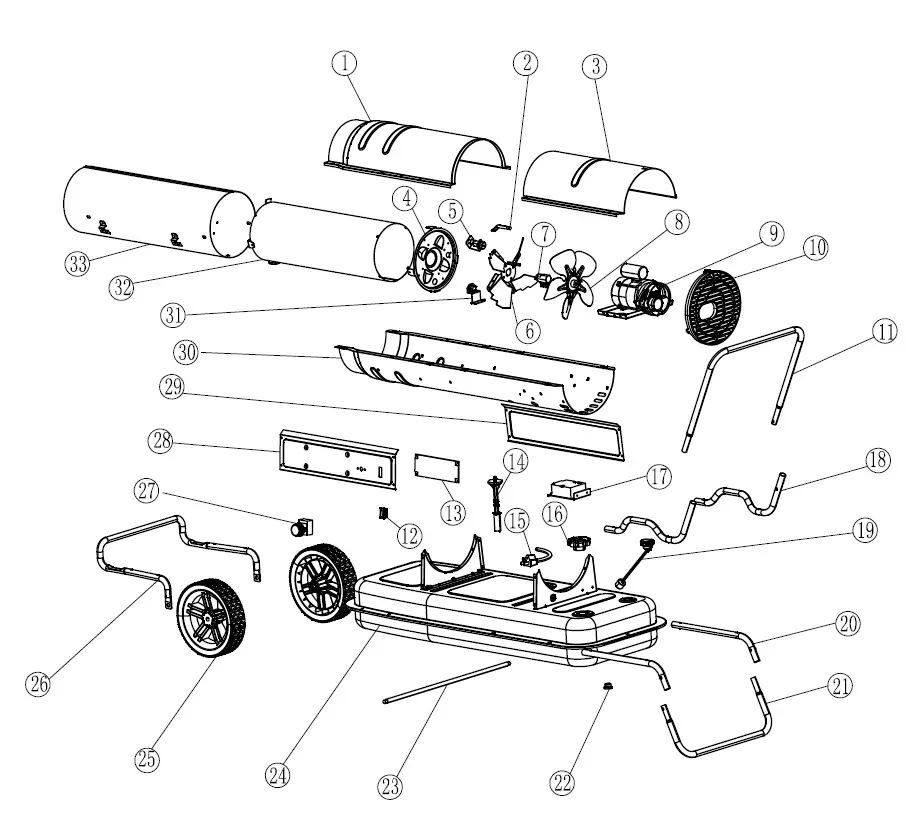

- Rysunek złożeniowy (exploded view) przedstawia wszystkie części składowe nagrzewnicy wraz z numeracją ułatwiającą zamawianie części.
Zgodność modelu
- Certyfikowana przez CSA do użytku wyłącznie z naftą 1-K.
- Może być używana z olejem napędowym nr 1 lub nr 2, olejem opałowym nr 1 lub nr 2, paliwem JP8 Jet A oraz mieszankami biodiesla B2, B5, B10 i B20.
