Instrukcja obsługi listwy oświetleniowej Elation SIXBAR 1000
Szybki przewodnik po instrukcji obsługi listwy oświetleniowej Elation SIXBAR 1000. Dowiedz się, jak zainstalować urządzenie, skonfigurować DMX, używać menu LCD oraz dbać o konserwację sprzętu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Elation SIXBAR 1000 to profesjonalna listwa oświetleniowa LED przeznaczona do użytku wewnątrz pomieszczeń (sceny, kluby, teatry). Urządzenie wymaga poprawnego uziemienia (Protection Class 1) oraz stosowania linki zabezpieczającej przy montażu podwieszanym. Należy pamiętać o zachowaniu odstępu min. 15 cm od innych obiektów w celu zapewnienia odpowiedniej wentylacji.
Opis urządzenia

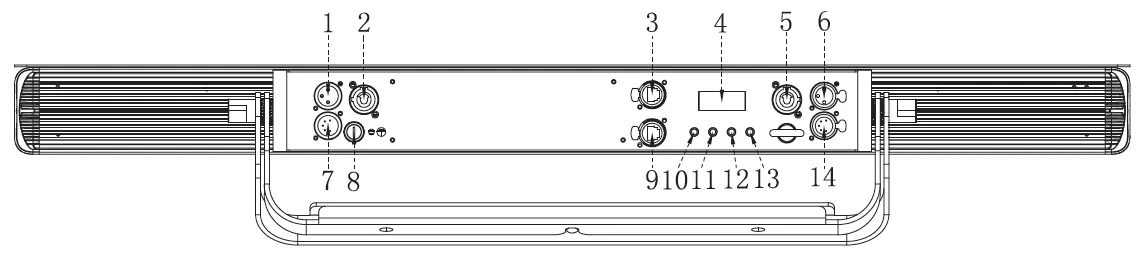

Urządzenie posiada panel sterowania z wyświetlaczem LCD oraz zestaw portów wejściowych i wyjściowych:
- Porty DMX: 3-pin i 5-pin (IN/OUT)
- Porty sieciowe: RJ45 (NET IN/OUT)
- Zasilanie: powerCON (IN/OUT)
- Przyciski sterujące: Mode, Up, Down, Enter
Instalacja
Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Należy używać oryginalnych uchwytów montażowych. W przypadku montażu na kratownicy (truss), należy zabezpieczyć urządzenie linką bezpieczeństwa. Maksymalna liczba jednostek, które można połączyć szeregowo (power linking), wynosi 6 przy zasilaniu 110V oraz 15 przy 240V.
Obsługa DMX

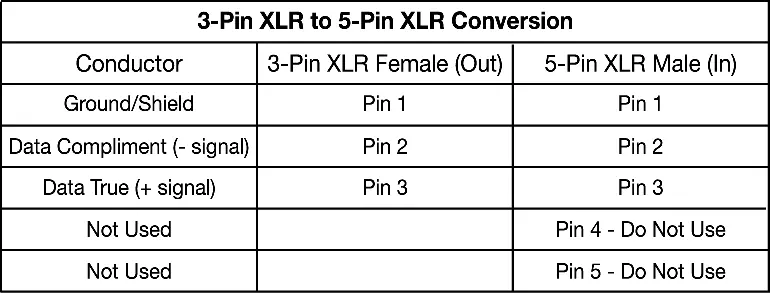

Urządzenie obsługuje protokół DMX-512. W celu zapewnienia poprawnej transmisji danych należy stosować kable DMX o impedancji 120 Ohm oraz terminator na końcu linii. Adresowanie DMX ustawia się za pomocą menu urządzenia. W przypadku korzystania z 5-pinowych złączy DMX w 3-pinowej instalacji, wymagany jest odpowiedni adapter.
Menu urządzenia
Menu steruje się za pomocą przycisków Mode, Up, Down i Enter. Wyświetlacz LCD blokuje się po 30 sekundach bezczynności; aby go odblokować, należy przytrzymać przycisk Mode przez 10 sekund. Menu pozwala na ustawienie adresu DMX, trybu pracy (Slave, Auto Run), krzywych ściemniania (DimCurve) oraz konfigurację sieciową.
Czyszczenie i konserwacja
Zaleca się regularne czyszczenie zewnętrznej powierzchni soczewek (co najmniej co 20 dni) miękką szmatką. Nie należy używać alkoholu ani rozpuszczalników. Co trzy miesiące zalecany jest szczegółowy przegląd elektryczny przez wykwalifikowanego inżyniera, aby sprawdzić stan styków i kabli zasilających.
Dane techniczne

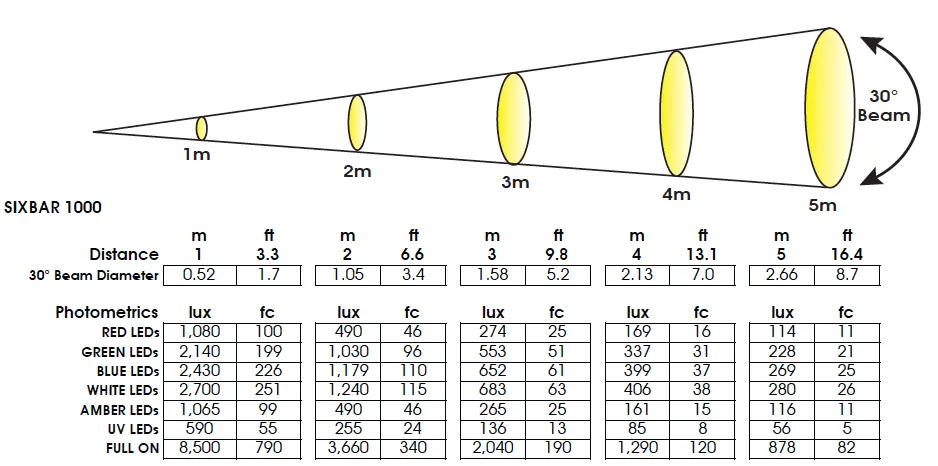

- Źródło światła: 12x 12W 6-in-1 RGBAW+UV LEDs
- Kąt świecenia: 30 stopni
- Pobór mocy: 145W
- Zasilanie: AC 110-240V, 50/60Hz
- Stopień ochrony: IP20
- Waga: 7.3 kg
Informacje o producencie
Elation Professional
Praktyczna pomoc
Typowe problemy
Brak sygnału DMX
Sprawdź, czy kabel DMX jest poprawnie wpięty, czy kontroler jest włączony oraz czy na końcu linii znajduje się terminator.
Urządzenie się przegrzewa
Upewnij się, że wloty powietrza nie są zablokowane i zachowano min. 15 cm odstępu od ścian lub innych urządzeń.
Dym lub zapach przy pierwszym uruchomieniu
Jest to normalny proces wypalania nadmiaru farby wewnątrz obudowy, który ustąpi z czasem.
Przed użyciem
- Sprawdź zawartość opakowania (kabel powerCON, filtr, osłona)
- Upewnij się, że miejsce montażu wytrzyma 10-krotność wagi urządzenia
- Zainstaluj linkę zabezpieczającą (safety cable) przy montażu podwieszanym
- Sprawdź, czy napięcie zasilania jest zgodne ze specyfikacją
- Upewnij się, że wloty powietrza są czyste
Parametry w praktyce
- 12x 12W 6-in-1 RGBAW+UV
- Źródło światła: 12 diod LED o mocy 12W każda, łączące kolory czerwony, zielony, niebieski, biały, bursztynowy i UV.
- Power Linking
- Możliwość łączenia zasilania: do 6 jednostek przy 110V lub 15 jednostek przy 240V.
Ilustracje i schematy
- Schemat połączeń DMX (str. 13)
- Schemat montażu (str. 11)
- Wymiary urządzenia (str. 34)

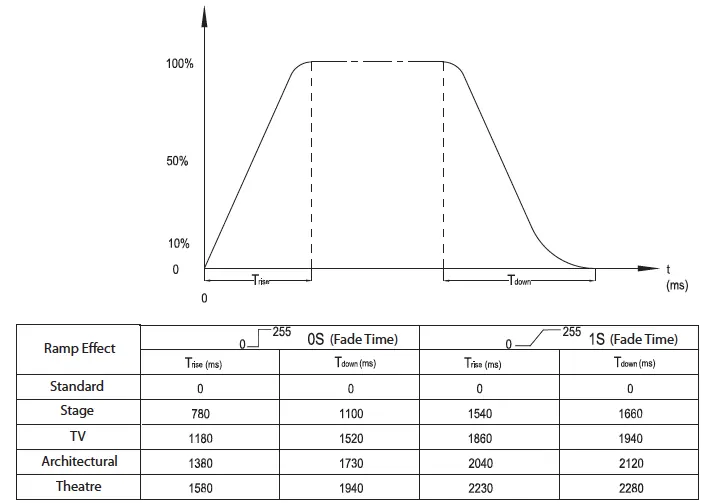

- Krzywe ściemniania (str. 19)
