Instrukcja obsługi reflektora LED Elation Professional SixPar 100IP
Szybki przewodnik po instalacji, konfiguracji DMX, konserwacji i parametrach technicznych reflektora LED Elation Professional SixPar 100IP.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi oraz konserwacji reflektora SixPar 100IP. Urządzenie posiada klasę szczelności IP65, co wymaga szczególnej dbałości o uszczelnienie podczas montażu i serwisowania. Przed przystąpieniem do pracy należy zapoznać się z procedurami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi promieniowania UV oraz wymogami dotyczącymi zasilania i sterowania DMX.

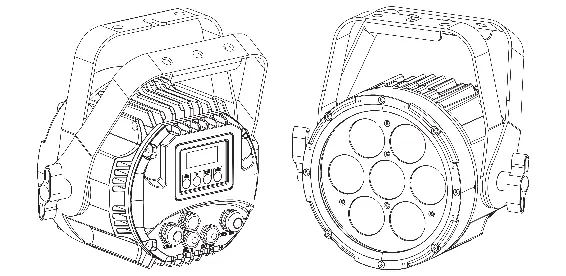

Opis urządzenia i elementy zestawu
Reflektor wyposażony jest w 7 diod LED 12W 6-w-1 (RGBAW+UV). W zestawie znajdują się: kabel zasilający (Edison do IP), kabel wejściowy DMX (5-pin XLR do IP) oraz kabel wyjściowy DMX (5-pin XLR do IP).
Instalacja i montaż
Urządzenie musi być instalowane przez wykwalifikowany personel. W przypadku montażu podwieszanego należy użyć atestowanych zacisków montażowych oraz linki zabezpieczającej. Wszystkie kable muszą być poprowadzone w stronę podłoża, aby zapobiec gromadzeniu się wody wokół złączy, co jest kluczowe dla zachowania klasy IP65.
Konfiguracja DMX i sterowanie
Reflektor obsługuje protokół DMX-512. Adresowanie odbywa się za pomocą menu systemowego na tylnym panelu. Dostępne są tryby 6, 7, 8 oraz 12 kanałów. W przypadku długich linii DMX zaleca się stosowanie terminatora (120 omów) na końcu łańcucha.
Konserwacja i IP65
Konserwacja zewnętrzna obejmuje inspekcję obudowy i złączy co 30 dni. W środowiskach nadmorskich wymagana jest częstsza kontrola pod kątem korozji i stosowanie smaru dielektrycznego. W przypadku demontażu obudowy konieczne jest przeprowadzenie testu szczelności IP przy użyciu dedykowanego testera Elation.
Rozwiązywanie problemów
W przypadku braku sygnału DMX należy sprawdzić poprawność podłączenia kabli, stan kontrolera oraz obecność terminatora. Jeśli urządzenie wykazuje kondensację, należy przeprowadzić procedurę osuszania poprzez otwarcie zaworu powietrza i pracę urządzenia przez 1-2 godziny w suchym środowisku.

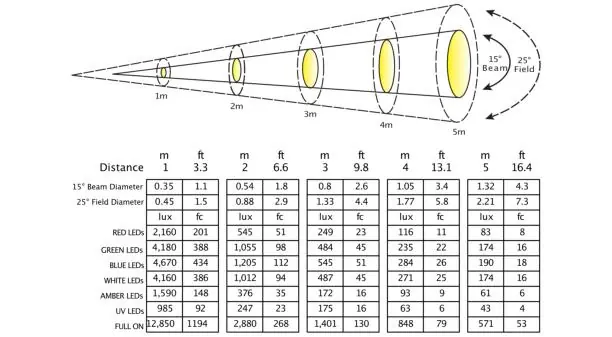

Dane techniczne
- Źródło światła: 7x 12W RGBAW+UV LED
- Pobór mocy: 89W
- Zakres temperatur pracy: -10°C do 45°C
- Waga: 4.3 kg
- Klasa ochrony: IP65
Informacje o producencie
Elation Professional
Praktyczna pomoc
Typowe problemy
Brak sygnału DMX
Sprawdź, czy kabel XLR jest poprawnie wpięty, czy kontroler jest włączony oraz czy na końcu łańcucha znajduje się terminator.
Kondensacja wewnątrz urządzenia
Ustaw urządzenie zaworem powietrza do góry, otwórz zawór i uruchom reflektor na 1-2 godziny w suchym, klimatyzowanym pomieszczeniu.
Zablokowany panel sterowania
Jeśli wyświetlacz jest w trybie ON1, odblokuj go sekwencją: UP, DOWN, UP, DOWN, ENTER.
Przed użyciem
- Sprawdź, czy obudowa i soczewka nie są uszkodzone.

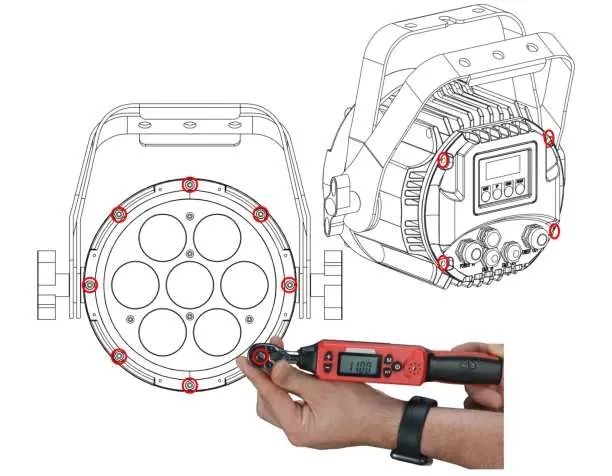

- Upewnij się, że wszystkie śruby są dokręcone momentem 11 lbf-in (12.7 kgf-cm).
- Zweryfikuj, czy zasilanie jest zgodne z parametrami (110-250V).

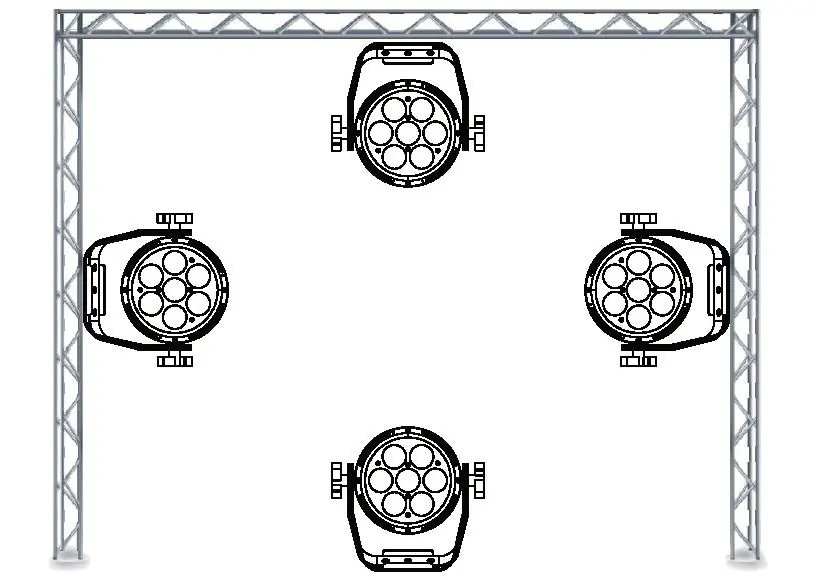

- Upewnij się, że kable są skierowane w dół, aby zapobiec gromadzeniu się wody.
- Zainstaluj linkę zabezpieczającą przy montażu podwieszanym.
Parametry w praktyce
- DMX Channel Modes
- Wybór liczby kanałów sterujących (6, 7, 8 lub 12) w zależności od potrzeb programowania.
- Power Linking
- Możliwość łączenia zasilania wielu jednostek: do 12 sztuk przy 110V lub 25 sztuk przy 240V.
Ilustracje i schematy

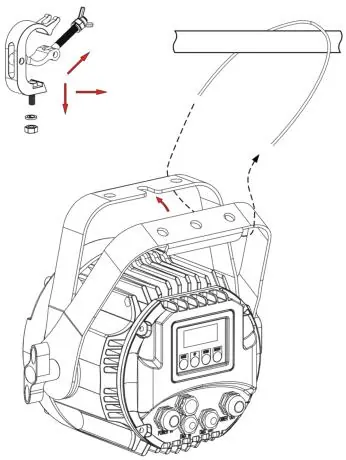

- Schemat montażu na kratownicy z użyciem zacisku i linki zabezpieczającej.

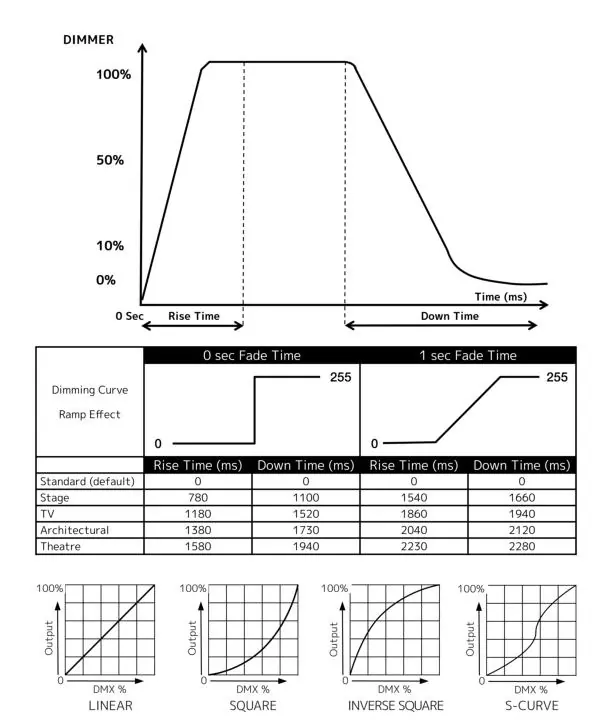

- Wykres krzywych ściemniania (Dimming Curves) dla różnych trybów pracy.

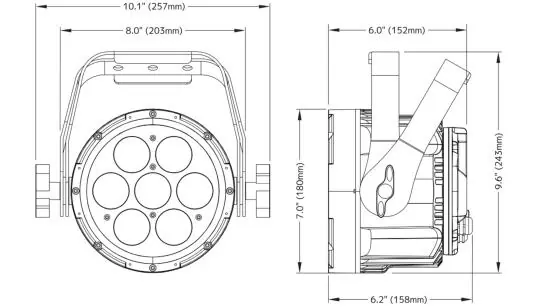

- Rysunek techniczny z wymiarami urządzenia (długość, szerokość, wysokość).
Zgodność modelu
- Wymaga urządzeń zgodnych z protokołem RDM dla pełnej zdalnej kontroli.
- Do montażu wrót (Barn Door) wymagany jest osobny zestaw Gel Frame Holder Kit.
