Instrukcja obsługi reflektora LED Elation Professional SIXPAR 100IP

Szybki przewodnik po instalacji, konfiguracji DMX, obsłudze menu oraz konserwacji reflektora LED Elation Professional SIXPAR 100IP. Zawiera wytyczne bezpieczeństwa i parametry techniczne.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Nie patrz bezpośrednio w źródło światła. Strona 6 Zwróć uwagę na ważne informacje dotyczące bezpieczeństwa. Strona 6 Zachowaj ostrożność ze względu na promieniowanie UV. Strona 7 Panel sterowania LCD i przyciski nawigacyjne Strona 8 Użycie klucza dynamometrycznego do śrub Strona 9 Schemat poprawnego prowadzenia kabli Strona 12

Najważniejsze informacje z instrukcji

Reflektor SIXPAR 100IP to profesjonalne urządzenie oświetleniowe o stopniu ochrony IP65, przeznaczone do pracy w trudnych warunkach zewnętrznych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, konfiguracji protokołu DMX-512 oraz konserwacji. Urządzenie nie jest przeznaczone do instalacji w środowisku morskim lub przybrzeżnym. Wszelkie połączenia muszą być zabezpieczone smarem dielektrycznym, aby zapobiec korozji i wnikaniu wilgoci.

Bezpieczeństwo

  • Urządzenie musi być prawidłowo uziemione (Klasa ochrony 1).
  • Nie patrzeć bezpośrednio w źródło światła (ryzyko uszkodzenia wzroku).
  • Zachować minimalną odległość 20 metrów od obiektów/powierzchni oraz 0,5 metra od materiałów łatwopalnych.
  • Nie podłączać do ściemniaczy (dimmer pack).
  • Podczas pracy obudowa może być gorąca; przed serwisowaniem odczekać około 15 minut na ostygnięcie.
  • W przypadku wymiany lampy, należy sprawdzić szczelność IP65 za pomocą dedykowanego testera Elation.

Instalacja

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel. Urządzenie należy zabezpieczyć linką bezpieczeństwa przy instalacji podwieszanej. Wszystkie kable muszą być poprowadzone w stronę podłoża, aby zapobiec gromadzeniu się wody wokół złączy.

Nie patrz bezpośrednio w źródło światła.
Nie patrz bezpośrednio w źródło światła.
Zwróć uwagę na ważne informacje dotyczące bezpieczeństwa.
Zwróć uwagę na ważne informacje dotyczące bezpieczeństwa.
Zachowaj ostrożność ze względu na promieniowanie UV.
Zachowaj ostrożność ze względu na promieniowanie UV.

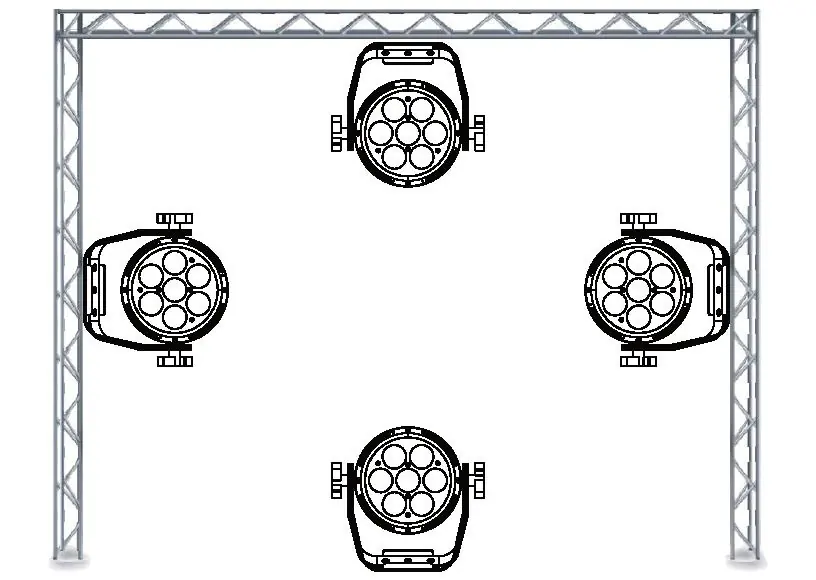

Schemat poprawnego prowadzenia kabli
Schemat poprawnego prowadzenia kabli

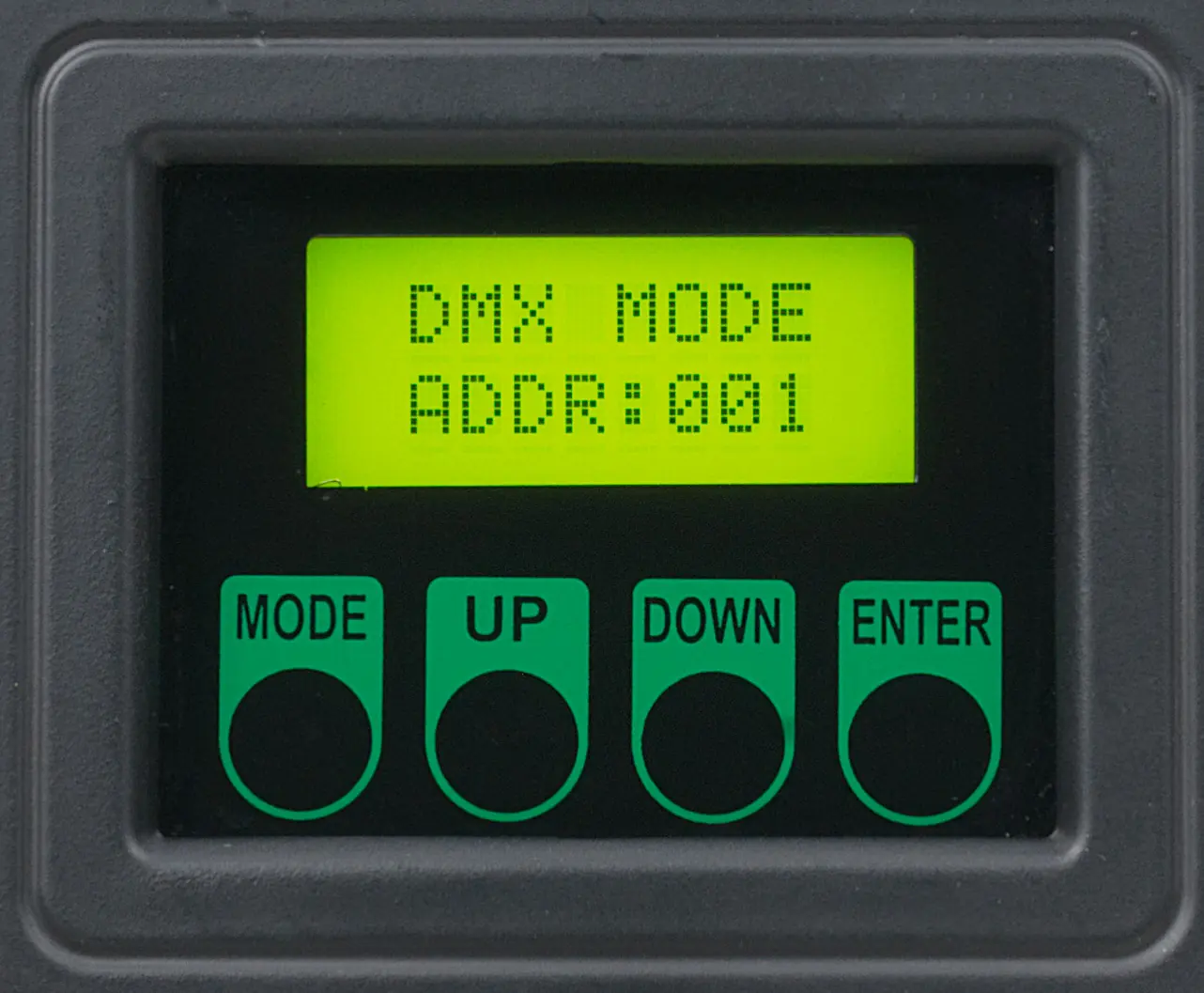

Skonfiguruj adres DMX za pomocą panelu sterowania.
Skonfiguruj adres DMX za pomocą panelu sterowania.
Sprawdź certyfikację bezpieczeństwa urządzenia.
Sprawdź certyfikację bezpieczeństwa urządzenia.

Konfiguracja DMX

Urządzenie obsługuje protokół DMX-512. Adresowanie odbywa się za pomocą menu systemowego. W przypadku długich linii DMX zaleca się stosowanie terminatora (rezystor 120 Ohm między pinami 2 i 3). Dostępne tryby kanałowe to 6, 7, 8 oraz 12 kanałów.

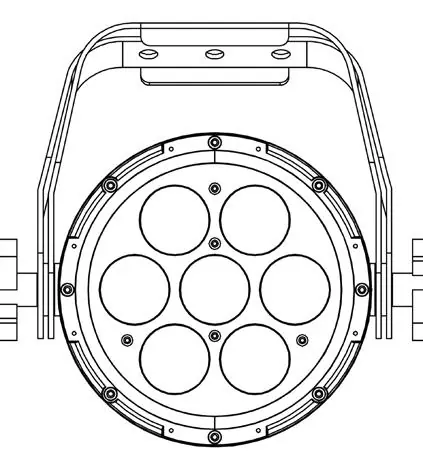

Schemat połączenia DMX z kontrolerem
Schemat połączenia DMX z kontrolerem

Nawigacja odbywa się za pomocą czterech przycisków (MODE, UP, DOWN, ENTER). Menu pozwala na ustawienie adresu DMX, wybór trybu kanałowego, konfigurację programów wewnętrznych (kolory, stroboskop, makra) oraz krzywych ściemniania (DimCurve).

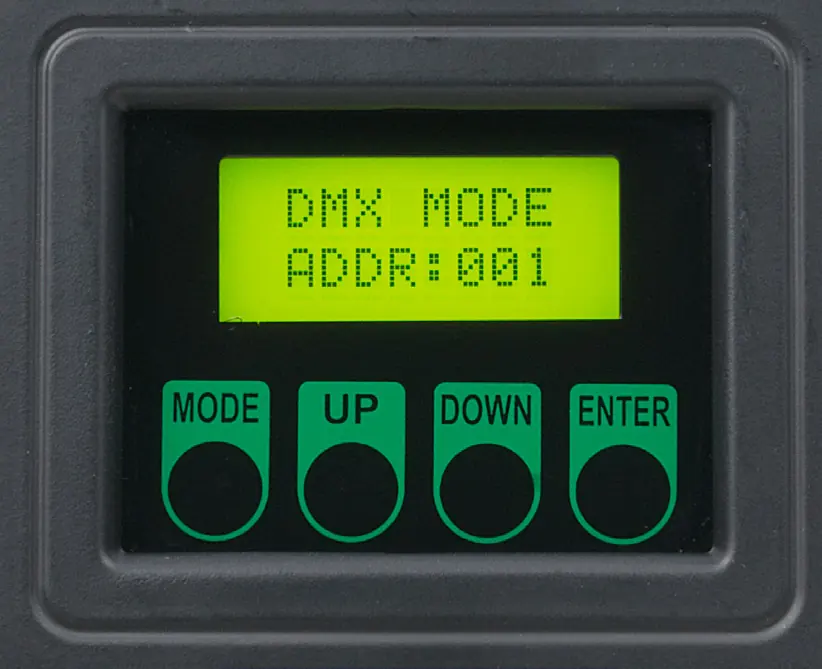

Panel sterowania LCD i przyciski nawigacyjne
Panel sterowania LCD i przyciski nawigacyjne

Konserwacja

Zaleca się regularne czyszczenie zewnętrznej soczewki (co najmniej co 20 dni) miękką szmatką bez użycia alkoholu lub rozpuszczalników. Co trzy miesiące należy przeprowadzać przegląd elektryczny oraz sprawdzać dokręcenie wszystkich śrub i stan kabli zasilających.

Użycie klucza dynamometrycznego do śrub
Użycie klucza dynamometrycznego do śrub

Informacje o producencie

Elation Professional

Profil marki
Strona producenta https://www.elationlighting.com Wsparcie https://www.elationlighting.com

Praktyczna pomoc

Typowe problemy

Brak sygnału DMX

Sprawdź, czy kabel XLR jest poprawnie wpięty, czy kontroler jest włączony, czy kabel nie jest uszkodzony oraz czy na końcu linii znajduje się terminator.

Wyświetlacz LCD jest zablokowany

Użyj sekwencji przycisków: UP, DOWN, UP, DOWN, ENTER, aby odblokować panel sterowania.

Dym lub zapach przy pierwszym uruchomieniu

Jest to normalny proces wypalania się nadmiaru farby wewnątrz obudowy pod wpływem ciepła; zjawisko ustąpi z czasem.

Przed użyciem

  • Sprawdź, czy wszystkie akcesoria montażowe są w zestawie.
  • Upewnij się, że miejsce instalacji nie jest środowiskiem morskim/przybrzeżnym.
  • Zabezpiecz wszystkie złącza smarem dielektrycznym.
  • Upewnij się, że urządzenie jest podłączone do odpowiedniego zasilania (110-250V).
  • Sprawdź, czy linka bezpieczeństwa jest poprawnie zamocowana przy instalacji podwieszanej.

Parametry w praktyce

11 lbf-in (12.7 kgf-cm)
Wymagany moment obrotowy dla śrub obudowy, aby zachować szczelność IP65.

Ilustracje i schematy

  • Schemat montażu na kratownicy z użyciem zacisku i linki bezpieczeństwa.
  • Schemat połączeń DMX z użyciem terminatora na ostatnim urządzeniu.
  • Wykresy krzywych ściemniania (Dimming Curves) dla różnych zastosowań (TV, teatr, architektura).

Zgodność modelu

  • Wymagane użycie oryginalnych części montażowych (omega brackets).
  • Wymagane użycie dedykowanych kabli IP serii SIXPAR.
  • Wymagany zestaw Gel Frame Holder Kit do montażu wrót (Barn Door).
