Instrukcja obsługi sterownika oświetlenia Elation Professional 1000IP
Szybki przewodnik po sterowniku oświetlenia Elation Professional 1000IP. Dowiedz się, jak poprawnie zainstalować urządzenie, skonfigurować tryby sterowania pikselami, zarządzać połączeniami DMX/RDM oraz rozwiązywać problemy z konfiguracją.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Sterownik 1000IP to zaawansowane urządzenie do zarządzania oświetleniem LED. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest prawidłowo uziemione (Klasa ochrony 1) i nie jest podłączone do ściemniacza. Urządzenie posiada stopień ochrony IP65, co oznacza odporność na pył i wodę (z wyłączeniem zanurzenia). Wszelkie prace instalacyjne powinny być wykonywane przez wykwalifikowany personel.
Instalacja

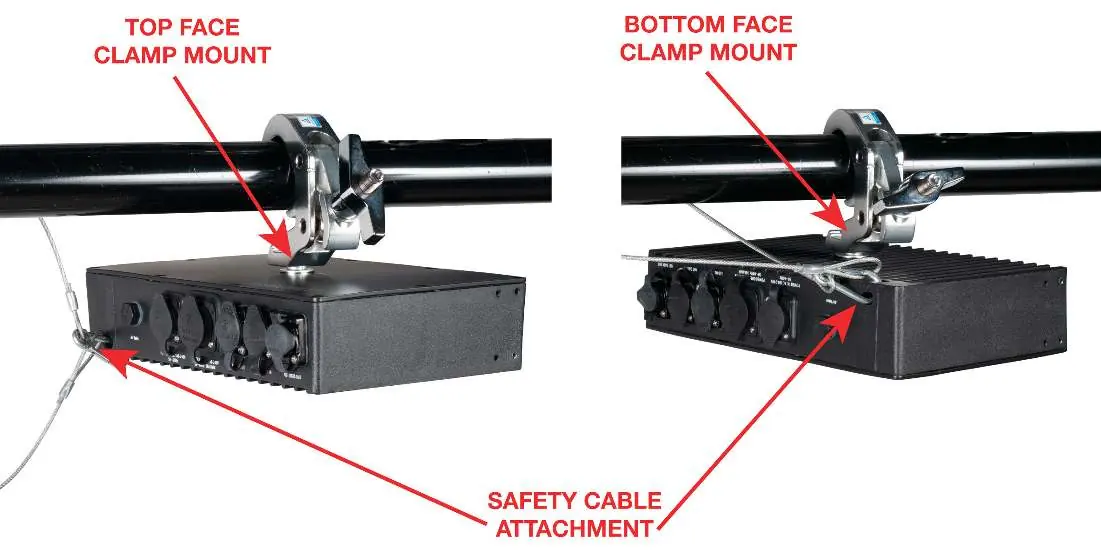

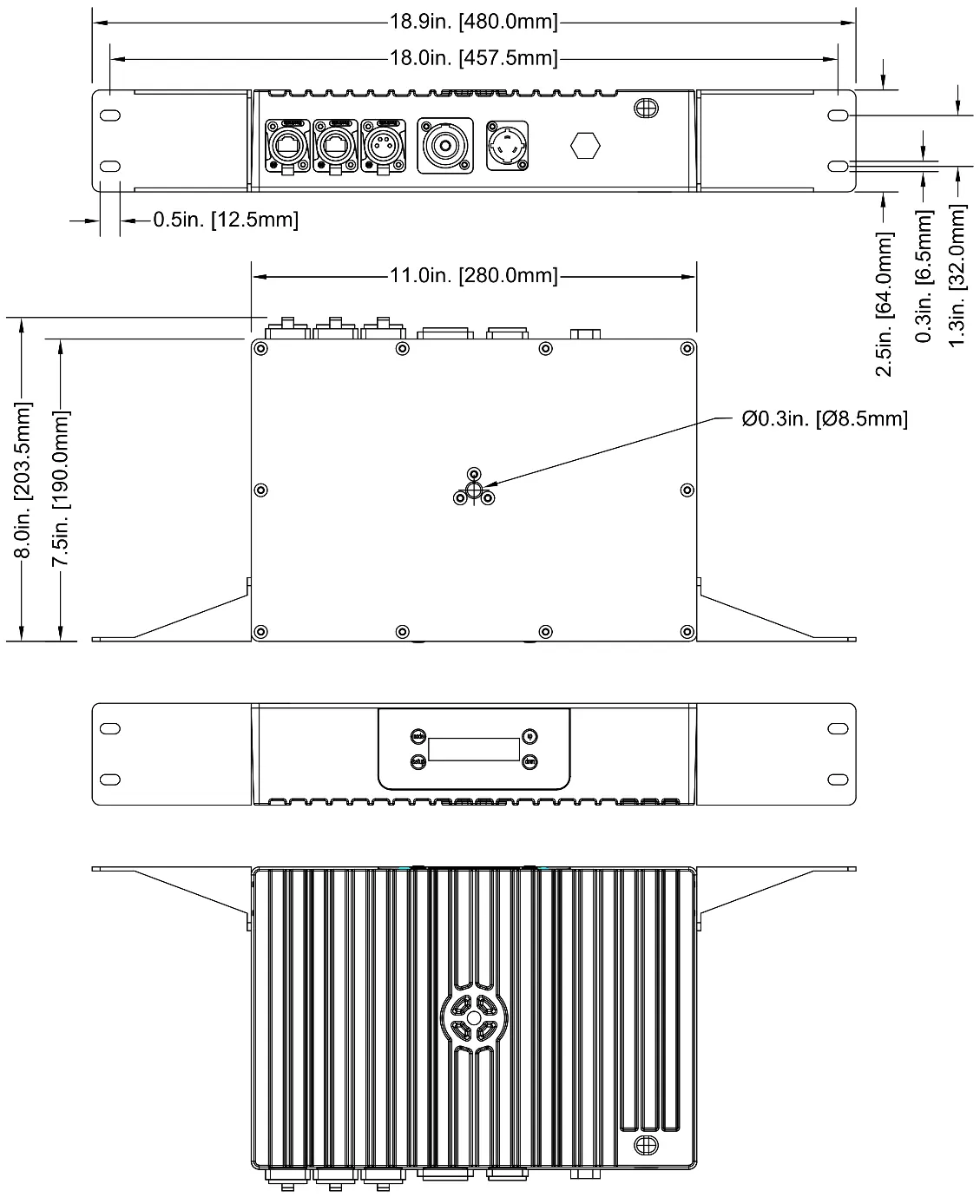

Urządzenie można montować w szafach typu rack za pomocą dołączonych uchwytów lub podwieszać na kratownicach. W przypadku montażu podwieszanego konieczne jest użycie atestowanej linki zabezpieczającej. Należy zachować co najmniej 15 cm odstępu od ścian dla zapewnienia wentylacji oraz 1,5 m odległości od materiałów łatwopalnych.
Łączenie urządzeń
Można łączyć szeregowo (daisy-chain) do 5 urządzeń bezpośrednio. Przy większych instalacjach należy użyć gigabitowego przełącznika ethernetowego, co pozwala na podłączenie do 50 urządzeń w 10 gałęziach. Maksymalna długość kabla między kontrolerem a urządzeniem wynosi 18 m, a między urządzeniami 10 m (łącznie do 30 m).
Konfiguracja i tryby pracy
Urządzenie obsługuje protokoły Art-Net, sACN oraz Kling-Net. Użytkownik może dostosować tryby sterowania pikselami (RGB Pixel Control Modes), grupując diody w celu redukcji liczby kanałów DMX kosztem rozdzielczości. Menu systemowe pozwala na ustawienie adresów IP, wszechświatów DMX oraz parametrów wbudowanych programów.
Bezpieczeństwo i konserwacja
Wewnątrz urządzenia nie ma części serwisowalnych przez użytkownika. Nie należy otwierać obudowy ani dokonywać samodzielnych napraw, gdyż grozi to utratą gwarancji. Przed przystąpieniem do konserwacji należy zawsze odłączyć zasilanie.
Informacje o producencie
Elation Professional
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia lub nieprawidłowe działanie
Sprawdź, czy zasilanie jest zgodne z wymaganiami (100-240V) i czy kabel nie jest uszkodzony. Upewnij się, że urządzenie nie jest podłączone do ściemniacza.
Problemy z komunikacją RDM
Upewnij się, że wszystkie urządzenia w systemie, w tym splittery DMX, obsługują protokół RDM.
Przekroczenie limitu pikseli
Sprawdź tabelę limitów wyjściowych w instrukcji. Każdy sterownik ma ograniczoną liczbę pikseli (np. 1020 dla serii Pixel Bar). Zmień tryb sterowania pikselami na mniej wymagający, jeśli to konieczne.
Przed użyciem
- Sprawdź, czy opakowanie nie jest uszkodzone.
- Upewnij się, że posiadasz wszystkie akcesoria: kabel zasilający, kabel danych, uchwyty rack i zestaw złączy IP65.
- Zweryfikuj, czy napięcie w gniazdku jest zgodne z wymaganiami urządzenia.
- Upewnij się, że miejsce montażu zapewnia odpowiednią wentylację (min. 15 cm od ścian).
- Przygotuj atestowaną linkę zabezpieczającą do montażu podwieszanego.
Parametry w praktyce
- 1020 pikseli
- Maksymalna liczba pikseli, którą może obsłużyć jeden sterownik (zależnie od modelu).
Ilustracje i schematy
- Panel sterowania: przyciski Mode, Setup, Up, Down służą do nawigacji po menu systemowym.

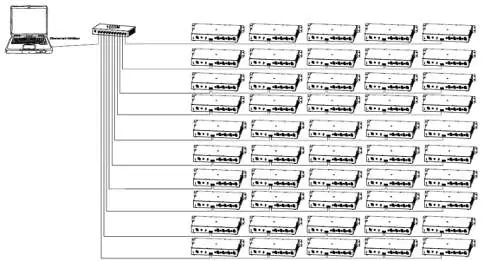

- Schemat połączeń: pokazuje sposób łączenia szeregowego do 5 urządzeń oraz rozszerzanie sieci za pomocą switcha.
Zgodność modelu
- Urządzenie obsługuje protokoły Art-Net, sACN oraz Kling-Net.
- Funkcja HiPower Mode jest dostępna wyłącznie w trybie Pixel Wash 40IP.
